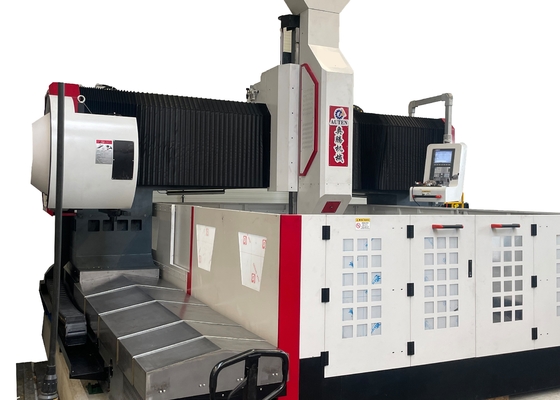

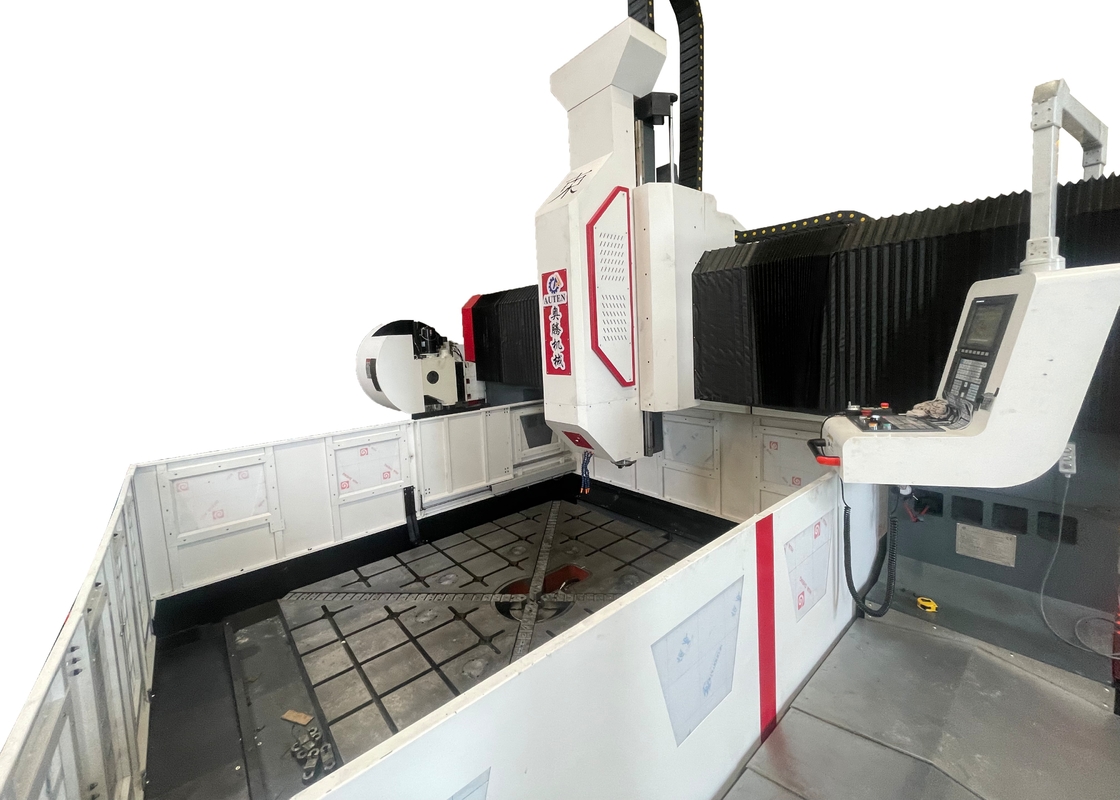

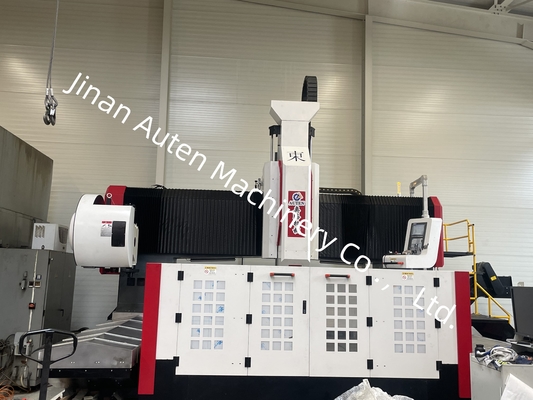

Μοντέλο PHD2525 Φλαντζοκοπτική CNC Δραπανομηχανή Πλάκας 100mm Μέγιστη Διάμετρος Διάτρησης
Εφαρμογή:
Χρησιμοποιείται για διάτρηση, λοξοτμήση, σπειροτόμηση και φρεζάρισμα πλακών και δομικών εξαρτημάτων.
Είναι κυρίως αφιερωμένο σε λειτουργίες διάτρησης υψηλής απόδοσης για τεμάχια εργασίας, συμπεριλαμβανομένων φλαντζών, δίσκων, δακτυλίων και πλακών με πάχη εντός της αποτελεσματικής περιοχής επεξεργασίας. Η διάτρηση διαμπερών οπών και τυφλών οπών είναι εφικτή τόσο σε μέρη από ένα υλικό όσο και σε σύνθετα υλικά. Οι διαδικασίες μηχανουργικής κατεργασίας του εργαλειομηχανής ελέγχονται ψηφιακά, διαθέτουν εξαιρετικά βολική λειτουργία και είναι ικανές να πραγματοποιήσουν αυτοματοποιημένη, υψηλής ακρίβειας παραγωγή με πολλαπλές ποικιλίες και σε μεγάλες ποσότητες.
Κεφαλή ισχύος διάτρησης:
Η κεφαλή ισχύος διάτρησης υιοθετεί έναν ειδικό σερβο κινητήρα ατράκτου, ο οποίος κινεί την ειδική άτρακτο ακριβείας μέσω του οδοντωτού συγχρονισμένου ιμάντα για επιβράδυνση και αύξηση της ροπής. Η αντικατάσταση είναι γρήγορη και εύκολη και η τροφοδοσία κινείται από έναν σερβοκινητήρα και μια βίδα σφαιρών. Οι άξονες X και Y μπορούν να συνδεθούν και υιοθετείται ο έλεγχος ημίκλειστου βρόχου για την πραγματοποίηση γραμμικών και κυκλικών λειτουργιών παρεμβολής. Το άκρο της ατράκτου είναι μια κωνική οπή BT50, εξοπλισμένη με μια περιστροφική άρθρωση υψηλής ταχύτητας, η οποία μπορεί να υποβληθεί σε επεξεργασία με νερό κέντρου U-drill υψηλής ταχύτητας.
Διάταξη μετάδοσης:
Υιοθετώντας τον σχεδιασμό υψηλής ακρίβειας των οδηγών και των δρομέων που εισάγονται από την Ταϊβάν, λειτουργεί ομαλά και βελτιώνει αποτελεσματικά την ικανότητα βαρέως φορτίου.
α. Ο άξονας Χ και ο άξονας Ζ είναι αντίστοιχα με τη μορφή δύο γραμμικών οδηγών κύλισης ως οδηγοί και ράγες φόρτισης για πλευρική και διαμήκη κίνηση. Μπορεί να πληροί τις τεχνικές απαιτήσεις της διάτρησης υψηλής ταχύτητας. Η μετάδοση του άξονα Χ και του άξονα Ζ υιοθετεί σερβοκινητήρα AC για την κίνηση της βίδας σφαιρών ακριβείας για περιστροφή για την πραγματοποίηση γραμμικής κίνησης.
β. Υπάρχουν δύο γραμμικοί οδηγοί κύλισης βαρέως τύπου και στις δύο πλευρές του άξονα Υ και δύο δρομείς τετραγωνικών ραγών είναι εγκατεστημένοι σε κάθε οδηγό για να σχηματίσουν μια διαδρομή ολίσθησης άξονα Υ. Μπορεί να πληροί τις απαιτήσεις υψηλής ακαμψίας και αντοχής του πλαισίου γέφυρας και μπορεί επίσης να πληροί τα τεχνικά πλεονεκτήματα του μικρού συντελεστή τριβής, της γρήγορης ταχύτητας κίνησης, της καλής απόδοσης απορρόφησης κραδασμών και της μεγάλης διάρκειας ζωής. Η μετάδοση του άξονα Χ υιοθετεί τεχνολογία συγχρονισμένης κίνησης διπλού σερβοκινητήρα, δηλαδή, ένας σερβοκινητήρας σε κάθε πλευρά κινεί τη βίδα σφαιρών για περιστροφή συγχρονισμένα, η οποία κινεί το πλαίσιο γέφυρας για κίνηση και πραγματοποιεί μηχανουργική κατεργασία CNC.
Αυτόματη συσκευή λίπανσης και προστατευτική συσκευή:
Αυτό το εργαλειομηχανή είναι εξοπλισμένο με την αρχική συσκευή αυτόματης λίπανσης με μερική πίεση όγκου της Ταϊβάν, η οποία μπορεί να λιπαίνει αυτόματα τα κινούμενα ζεύγη όπως οδηγοί, βίδες μολύβδου, ράφια κ.λπ., χωρίς αδιέξοδα, για να εξασφαλίσει τη διάρκεια ζωής του εργαλειομηχανής. Ο άξονας Χ και ο άξονας Υ του εργαλειομηχανής είναι εξοπλισμένοι με ασπίδες προστασίας από τη σκόνη και μια αδιάβροχη πλάκα πιτσιλίσματος είναι εγκατεστημένη γύρω από τον πάγκο εργασίας.
Κεντρικό σύστημα εξόδου νερού:
Το μηχάνημα είναι εξοπλισμένο με ένα κεντρικό σύστημα εξόδου νερού ως στάνταρ. Το εσωτερικό σύστημα εξόδου νερού μπορεί να αποτρέψει το τύλιγμα του σιδερένιου πείρου γύρω από το εργαλείο κατά την επεξεργασία, να μειώσει τη φθορά του εργαλείου, να παρατείνει τη διάρκεια ζωής του εργαλείου και να βελτιώσει το φινίρισμα της επιφάνειας του τεμαχίου εργασίας. Προστατεύστε την επιφάνεια του τεμαχίου εργασίας, προστατεύστε την περιστροφική άρθρωση υψηλής ταχύτητας, αποτρέψτε την απόφραξη της περιστροφικής άρθρωσης από ακαθαρσίες, βελτιώστε την ποιότητα του τεμαχίου εργασίας στο σύνολό του και βελτιώστε την αποδοτικότητα της εργασίας.
Προδιαγραφές:
| Μέγεθος τεμαχίου εργασίας |
ΜxΠ |
2500x2500 mm |
| Πάγκος εργασίας |
Πλάτος υποδοχής Τ |
28mm |
| Κεφαλή ισχύος διάτρησης |
Ποσότητα |
1 |
| Κωνικότητα ατράκτου |
BT50 |
| Μέγιστη διάμετρος διάτρησης |
100 mm
(Καρβίδιο πυρήνα)
|
| Φ80 mm (U τρυπάνι) |
| Μέγιστο πάχος |
≤180 mm |
| Μέγιστη διάμετρος σπειροτόμησης |
M30 mm |
| Ταχύτητα ατράκτου |
30~3000 σ.α.λ. |
| Ισχύς σερβοκινητήρα ατράκτου |
30kW |
| Απόσταση από το κάτω άκρο της ατράκτου στον πάγκο εργασίας |
200-600mm |
|
Πλευρική κίνηση της κεφαλής ισχύος
(Άξονας Χ)
|
Μέγιστη οριζόντια διαδρομή |
2500 mm |
| Πλευρική ταχύτητα κίνησης |
0~8 m/min |
| Ισχύς σερβοκινητήρα για πλευρική κίνηση/ροπή |
4.5kW/25Nm |
| Διαμήκης κίνηση γέφυρας (Y άξονας) |
Μέγιστη διαδρομή τροφοδοσίας |
2500 mm |
| Ταχύτητα κίνησης τροφοδοσίας |
0~8 m/min |
| Ισχύς/ροπή σερβοκινητήρα τροφοδοσίας |
2x4.5 kW/25Nm |
| Κίνηση κατακόρυφης τροφοδοσίας εμβόλου (άξονας Ζ) |
Μέγιστη διαδρομή |
600 mm |
| Ταχύτητα κίνησης |
0~5 m/min |
| Ισχύς/ροπή σερβοκινητήρα |
4.5kW/25Nm |
| Ακρίβεια τοποθέτησης τριών αξόνων |
X/Y |
≤0.05mm/1000mm |
| Ακρίβεια επανάληψης τοποθέτησης τριών αξόνων |
X/Y |
≤0.03mm/1000mm |
| Πνευματικό σύστημα |
Πίεση παροχής πεπιεσμένου αέρα |
≥0.4MPa |
| Μεταφορέας τσιπ και ψύξη |
Αριθμός μεταφορέων τσιπ |
2 |
| Ταχύτητα αφαίρεσης τσιπ |
1m/min |
| Ισχύς κινητήρα μεταφορέα τσιπ |
2X0.75kW |
| Μέθοδος ψύξης |
Εσωτερική ψύξη (70bar) + εξωτερική ψύξη |
| Αυτόματο σύστημα λίπανσης |
Πίεση λίπανσης |
2MPa |
| Ποσότητα πλήρωσης λαδιού σημείου λίπανσης |
0.1mL |
| Κύκλος λίπανσης |
6-10min |
|
Ηλεκτρικό σύστημα
|
Σύστημα CNC |
Siemens 828D |
| Αριθμός αξόνων CNC |
3 |
| Αλλαγή εργαλείων |
Τύπος δίσκου |
24 θέσεις εργαλείων |
| Βάρος μηχανήματος |
/ |
Περίπου 16.5T |
| Συνολικό μέγεθος |
ΜxΠxΥ |
6000x4300x2700 mm |
