Αυτόματη μηχανή διάτρησης πλακών CNC με δύναμη σύσφιξης 7.5KN, πλάτος T-slot 28mm, ισχύς ψύξης 0.45KW

7.5KN Δύναμη σύσφιξης Αυτοματοποιημένη μηχανή τρυπήματος πλάκας CNC 28 mm πλάτος T-slot για δομή χάλυβα

Χρήση:

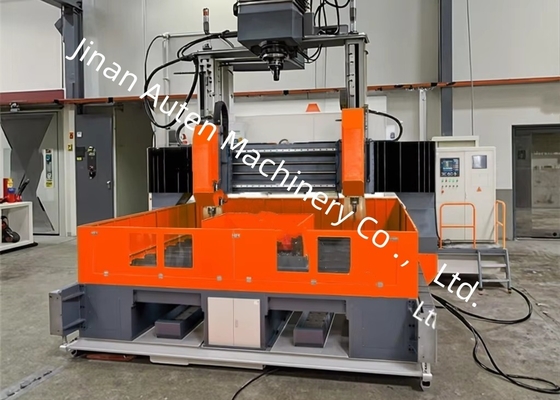

Η κινητή μηχανή τρυπήματος CNC PZ4040/2 είναι σχεδιασμένη για τις εργασίες τρυπήματος σε χαλυβουργικές πλάκες.και πυλώνες, καθώς και μεγάλες φλάντζες, φύλλα σωλήνων ανταλλακτών θερμότητας και παρόμοιααρ συστατικά.

Η εφαρμογή αυτής της μηχανής γεώτρησης CNC καθιστά δυνατή την πλήρη αυτοματοποίηση ολόκληρης της διαδικασίας γεώτρησης, η οποία χαρακτηρίζεται από υψηλή ακρίβεια και απόδοση.Είναι κατάλληλο για διαδικασίες γεωτρήσεων που περιλαμβάνουν πλάκες σύνδεσης, πλάκες βάσης, πλάκες άκρου, πρότυπα, φλάντζες, δομικά μέρη και άλλα κατασκευαστικά στοιχεία σε διάφορες βιομηχανίες, όπως δομές από χάλυβα, κατασκευή γεφυρών, πύργοι ηλεκτρικής ενέργειας και επικοινωνιών,και στήριξη λέβητα θερμοηλεκτρικής μονάδας.

Η ακρίβεια των επεξεργασμένων κατασκευαστικών στοιχείων συμμορφώνεται με το εθνικό πρότυπο *Κώδικας αποδοχής της ποιότητας κατασκευής των χάλυβα κατασκευών* (GB50205-2001).

Ο υδραυλικός σταθμός είναι εξοπλισμένος με σύστημα ψύξης αέρα.

Το λογισμικό αυτό αναπτύχθηκε από την εταιρεία μας και τον προγραμματιζόμενο ελεγκτή Mitsubishi (FX3GU-64MT) με το ανώτερο λογισμικό προγραμματισμού υπολογιστών.

1. Λογισμικό πλατφόρμα εργασίας για Windows ή Vista σύστημα;
2. Η διεπαφή λογισμικού είναι φιλική, λειτουργικότητα, καλή διαδραστικότητα, υποστήριξη λειτουργίας ποντικιού και πληκτρολογίου.
3. Η σαφής και αποτελεσματική διαχείριση των πόρων, το πρόγραμμα workpiece ανοιχτό και αποθηκεύονται χρησιμοποιούνται με τη μορφή ενός κοινού κουτιού διαλόγου, μπορείτε να ανοίξετε ή να αποθηκεύσετε το αρχείο σε οποιοδήποτε κατάλογο,πρόσβαση του προγράμματος στα ανεξάρτητα αρχεία κειμένου, μπορεί να είναι εξωτερικό προγραμματισμό, άμεση αντιγραφή για τοπική χρήση,
4Έχει ισχυρή λειτουργία προγραμματισμού, τόσο χειροκίνητο προγραμματισμό όσο και αυτόματο προγραμματισμό χρησιμοποιώντας CAD, αυτόματο προγραμματισμό είναι συμβατό με AutoCAD, CAXA98 και άλλο λογισμικό CAD.
5Η λειτουργία εμφάνισης γραφικών μπορεί να ελέγξει την ορθότητα του προγραμματισμού.

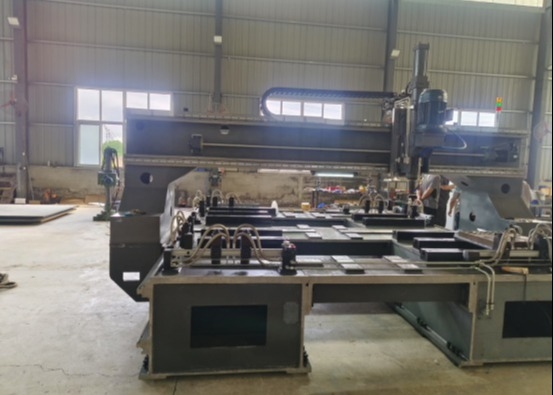

Το κρεβάτι αποτελείται από βάση μηχανής, τραπέζι εργασίας και πλαίσιο στήριξης τύπου πλαισίου, η βάση μηχανής συγκολλείται από χαλυβουργική πλάκα, συγκολλημένη δομή χάλυβα, μετά από επεξεργασία γήρανσης.Η επιφάνεια του τραπεζιού εργασίας είναι εγκατεστημένη με πλαίσιο στήριξης τύπου πλαίσιο, σκελετό στήριξης τύπου σκελετού πάνω από το συνδυασμό εγκατάστασης και στήριξης δραστηριότητας, το οποίο στερεώνεται από τις βίδες πεταλούδας,χαλάρωση και σύσφιξη των βιδών πεταλούδας για τη ρύθμιση της απόστασης μεταξύ των στήριξης δραστηριότητας, προκειμένου να ικανοποιηθεί η επεξεργασία του υποστήριξης του εργαστηρίουΟ χώρος επεξεργασίας είναι ευρύχωρος και χωρίζεται σε τέσσερις ζώνες επεξεργασίας στα αριστερά και στα δεξιά, οι οποίες μπορούν να χρησιμοποιηθούν για τρυπήματα, φόρτωση και εκφόρτωση των εργασιακών κομματιών.και ταυτόχρονα μπορεί να προγραμματιστεί για γεωτρήσεις και επεξεργασία εγγράφων.

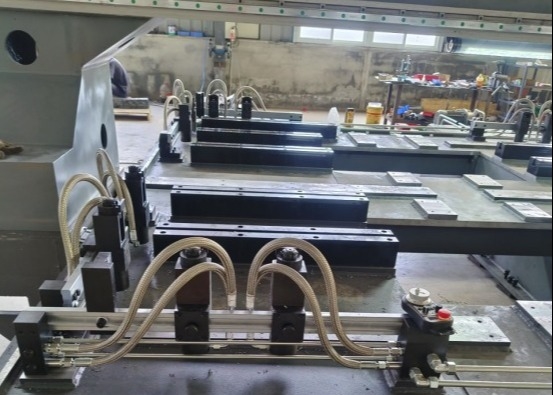

Το τραπέζι περιβάλλεται από δώδεκα γρήγορους και κινητούς αυτόματους υδραυλικούς σφιγκτήρες, οι οποίοι μπορούν να σφίγγουν μεμονωμένες ή επικαλυπτόμενες πλάκες χάλυβα κάθε φορά.δύο γραμμικές ράγες καθοδήγησης κυλίνδρων υψηλής χωρητικότητας φορτίου είναι τοποθετημένες σε κάθε πλευρά της βάσης της μηχανής, τα οποία χρησιμοποιούνται για να καθοδηγούν τα αριστερά και δεξιά υποστηρίγματα της κινούμενης θύρας.Συγχρόνιος τροχός ζώνης και βίδα σφαίρας είναι τοποθετημένοι στις δύο πλευρές της βάσης της μηχανής για την κίνηση του αριστερού και δεξιού στηριγμού της θύρας, η οποία εξασφαλίζει υψηλή ακρίβεια τοποθέτησης και επαναληπτή ακρίβεια τοποθέτησης.

Οι κύριες προδιαγραφές και παραμέτρους αυτής της μηχανής:
