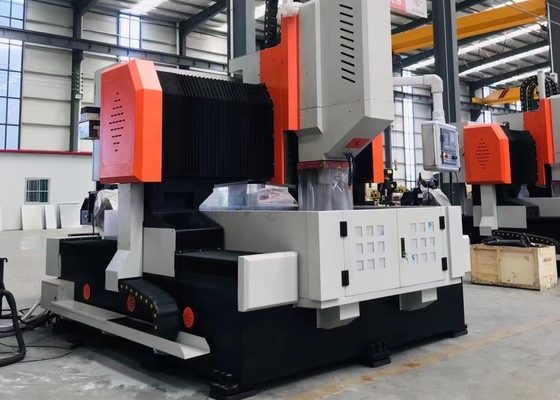

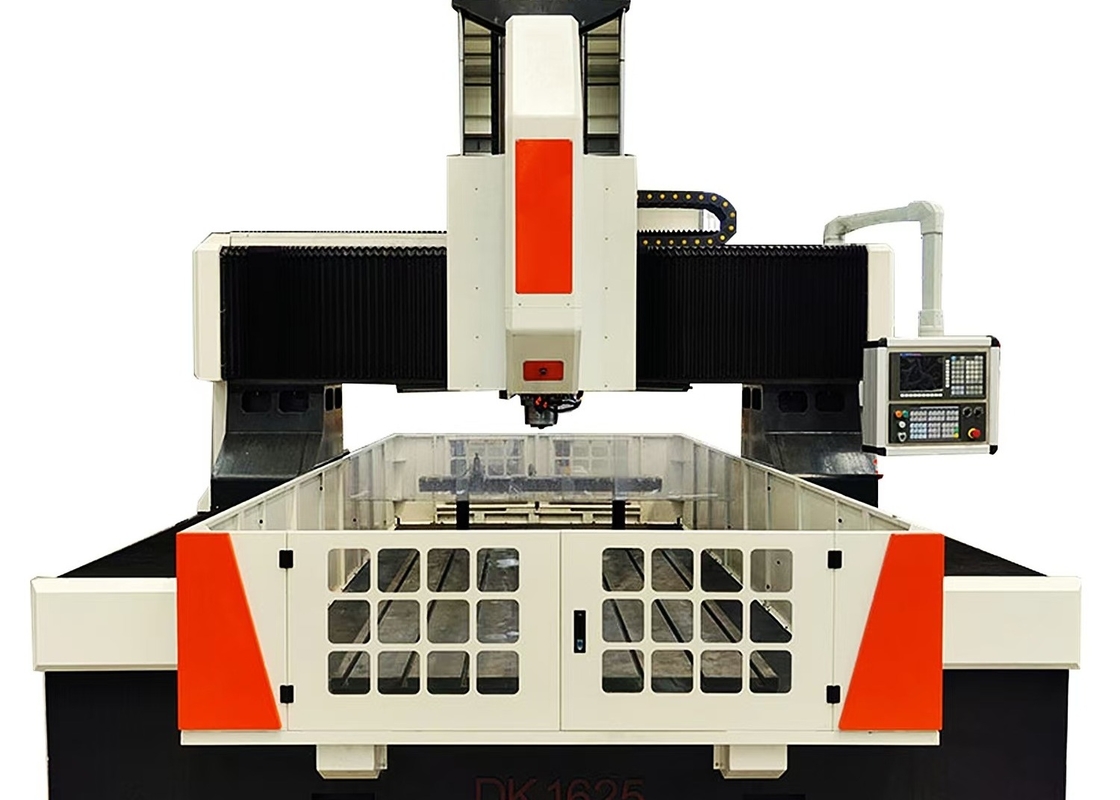

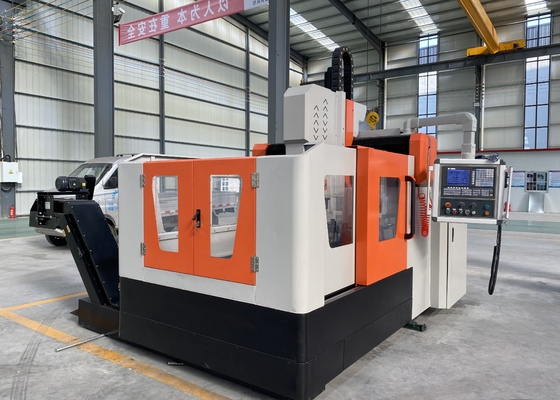

PHD2016 μοντέλο μηχανής τρυπήματος πλακών CNC 40 mm μέγιστη διάμετρος τρυπήματος 100 mm μέγιστο πάχος
Εφαρμογή:
Η μηχανή τρυπήματος και φρέινινγγαρισμού με CNC είναι κυρίως σχεδιασμένη για τρυπήματα, διατριβές, χτύπημα και φρέινγγαρισμό πλακών και δομικών κατασκευαστικών στοιχείων, συμπεριλαμβανομένων φλάντζων, δίσκων, δακτυλίων και πλακών,με πάχους εργαστηρίου εντός του εύρους της πραγματικής επεξεργασίας. Επιτρέπει την τρύπα των τρυπών και τυφλών τρυπών τόσο σε μεμονωμένα υλικά μέρη και σύνθετα υλικά. Η διαδικασία επεξεργασίας ελέγχεται ψηφιακά για βελτιωμένη λειτουργική ευκολία,και υποστηρίζει αυτοματοποιημένο, υψηλής ακρίβειας παραγωγής σε πολλές ποικιλίες και σε μεγάλες ποσότητες.
Δομή εξοπλισμού:
Αποτελείται κυρίως από ένα τραπέζι εργασίας κρεβατιού, μια κινητή θύρα, μια κινητή σέλα, μια κεφαλή ισχύος γεώτρησης και άλεσης, μια αυτόματη συσκευή λίπανσης, μια προστατευτική συσκευή,συσκευή ψύξης κυκλοφορίας, ένα σύστημα αριθμητικού ελέγχου, ένα ηλεκτρικό σύστημα και άλλα εξαρτήματα, υποστηριζόμενα και καθοδηγούμενα από ζευγάρια κυλιόμενων οδηγών και που κινούνται από ζευγάρια βίδες με ακρίβεια,το εργαλείο μηχανής επιτυγχάνει υψηλή ακρίβεια θέσης και επαναλαμβανόμενη ακρίβεια θέσης.
Μηχανοκίνητο κρεβάτι και πάγκο εργασίας:
Η μηχανή υποβάλλεται σε συγκόλληση, ακολουθούμενη από ανάψυξη και επεξεργασία ακριβείας, με αποτέλεσμα εξαιρετική δυναμική και στατική ακαμψία με μηδενική παραμόρφωση.Δύο υψηλής ακρίβειας γραμμικές οδηγίες είναι τοποθετημένες και στις δύο πλευρές της βάσης του κρεβατιού, διασφαλίζοντας την ομοιόμορφη κατανομή της δύναμης στους συρρέοντες οδηγούς και βελτιώνοντας σημαντικά την ακαμψία, την αντοχή στη σύσφιξη και την αντοχή στην συμπίεση της μηχανής εργαλείου.Το σύστημα κίνησης χρησιμοποιεί κινητήρες servo εναλλασσόμενου ρεύματος σε συνδυασμό με συναρμολογήσεις κυλινδρικών βιδών ακριβείας για διπλή κίνησηΕπιπλέον, ο πάγκος εργασίας είναι εξοπλισμένος με υδραυλικό σύστημα συμπίεσης κυλίνδρων.
Κεφαλή γεώτρησης:
Η κεφαλή ισχύος γεώτρησης χρησιμοποιεί έναν ειδικό κινητήρα σφινδάλου servo, ο οποίος μεταδίδει ισχύ σε ένα εξειδικευμένο σφινδάλιο ακριβείας μέσω μιας οδοντωτής συγχρονισμένης ζώνης για την ενίσχυση της ισχύος ροπής.Το σπιντέλο είναι εξοπλισμένο με ιαπωνική διαμόρφωση γωνιακού ρουλευτή επαφής (τέσσερις σειρές μπροστά και δύο σειρές πίσω)Το σύστημα εναλλαγής εργαλείων είναι ενσωματωμένο στο σπιντέλο, εξασφαλίζοντας την ταχεία και βολική αντικατάσταση του εργαλείου.
Οι άξονες X και Y υποστηρίζουν τη λειτουργία σύνδεσης και χρησιμοποιούν έλεγχο ημι-κλειστού βρόχου,που επιτρέπουν γραμμικές και κυκλικές επεμβάσεις παρεμβολήςΤο άκρο του σπινδέλου διαθέτει μια κωνική τρύπα BT50, εξοπλισμένη με περιστρεφόμενη σύνδεση υψηλής ταχύτητας, και είναι ικανή για επεξεργασία με μια τρυπάνι U υψηλής ταχύτητας με κεντρική έξοδο.
Προδιαγραφές:
| Μέγεθος του εργασιακού τμήματος |
LxW |
2000x1600 mm |
| Υψόμετρος γάντιας |
600 χιλιοστά |
| Εργασιακό πάγκο |
πλάτος τσουλήθρου |
28 χιλιοστά |
| Κεφαλή ισχύος γεώτρησης |
Τι ώρα; |
1 |
| Σπονδυλικός σπινθήρας |
BT2ορισμός |
| Μέγιστη διάμετρος τρυπών |
Φ40 mm |
| Μέγιστο πάχος |
≤ 100 mm |
| Διάμετρος απόσβεσης |
M3-M24 |
| Ταχύτητα σπινδέλου |
30~3000 στροφές/δευτερόλεπτο |
| Δύναμη κινητήρα σφαιριού σερβο |
11kW/15kW |
| Απόσταση από το κάτω άκρο του σπινδέλου έως το τραπέζι εργασίας |
200-600 χιλιοστά |
|
Πλευρική κίνηση της κεφαλής ισχύος
(άξονας Χ)
|
Μέγιστη οριζόντια κίνηση |
1600 χιλιοστά |
| Ταχύτητα πλευρικής κίνησης |
0~8 στροφές/min |
| Δύναμη κινητήρα σερβοκινητήρα για πλευρική κίνηση |
2.4kW |
| Η διαμήκη κίνηση του γάντρια (άξονας Y) |
Μαξ. στροφή τροφοδότησης |
2000 mm |
| Ταχύτητα κίνησης τροφής |
0 ~ 8 m/min |
| Δύναμη τροφοδοτικού κινητήρα |
2x2,4kW |
| Βιότοπη κίνηση τροφοδοσίας (άξονας Z) |
Μαξ. εγκεφαλικό επεισόδιο |
400 χιλιοστά |
| Ταχύτητα κίνησης |
0 ~ 8 m/min |
| Δύναμη κινητήρα σερβοκινητήρα |
2.4kW (φρένα) |
| Ακριβότητα θέσης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Γ |
±0,015/1000mm |
| Ακριβότητα επαναλαμβανόμενης τοποθέτησης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Γ |
±0,01/1000mm |
| Συνολικό μέγεθος |
LxWxH |
5300x3400x2700 mm |
