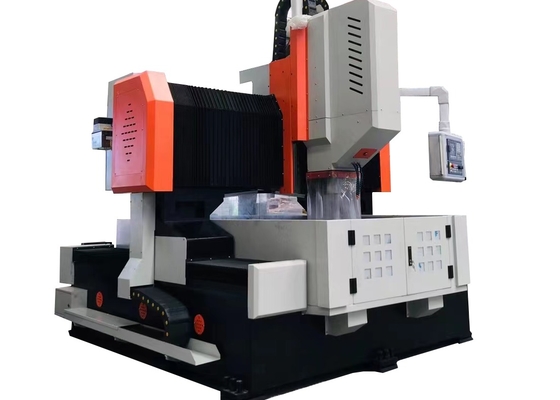

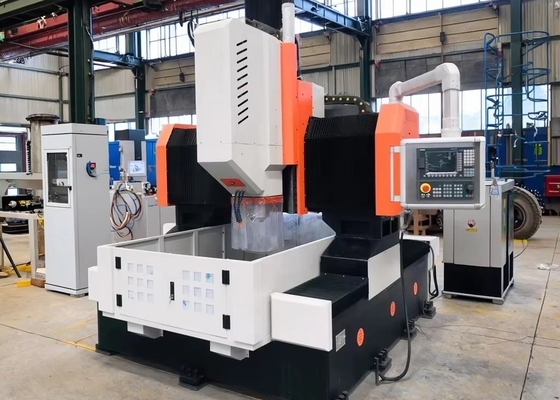

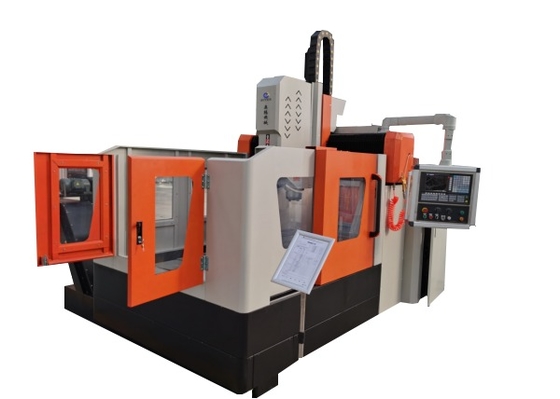

Μέγεθος τεμαχίου 2000x1600mm CNC Μηχανή Διάτρησης Φλάντζας Πλάκας Πλάτους 28mm T-slot
Εφαρμογή:
Η μηχανή διάτρησης και φρεζαρίσματος CNC τύπου gantry είναι κυρίως σχεδιασμένη για διάτρηση, λοξοτμήσεις, σπειρώματα και φρεζάρισμα πλακών και δομικών εξαρτημάτων, συμπεριλαμβανομένων φλαντζών, δίσκων, δακτυλίων και πλακών, με πάχη τεμαχίων εντός του αποτελεσματικού εύρους επεξεργασίας. Επιτρέπει τη διάτρηση διαμπερών οπών και τυφλών οπών τόσο σε εξαρτήματα από ένα υλικό όσο και σε σύνθετα υλικά. Η διαδικασία μηχανικής κατεργασίας ελέγχεται ψηφιακά, εξασφαλίζοντας εξαιρετικά φιλική προς τον χρήστη λειτουργία και υποστηρίζει αυτοματοποιημένη, υψηλής ακρίβειας παραγωγή σε πολλαπλές ποικιλίες και σε μεγάλες ποσότητες.
1. Κλίνη Μηχανής και Πάγκος Εργασίας:
Η κλίνη της μηχανής υποβάλλεται σε συγκόλληση, ακολουθούμενη από ανόπτηση και μηχανική κατεργασία ακριβείας, με αποτέλεσμα εξαιρετική δυναμική και στατική ακαμψία χωρίς παραμόρφωση. Δύο οδηγοί γραμμικής κίνησης υψηλής ακρίβειας είναι τοποθετημένοι και στις δύο πλευρές της βάσης της κλίνης, εξασφαλίζοντας ομοιόμορφη κατανομή δύναμης στους οδηγούς και ενισχύοντας σημαντικά την ακαμψία, την αντοχή σε εφελκυσμό και την αντοχή σε συμπίεση του εργαλειομηχανής. Το σύστημα κίνησης χρησιμοποιεί σερβοκινητήρες AC σε συνδυασμό με συγκροτήματα βιδών σφαιρών ακριβείας για διπλή κίνηση, επιτρέποντας στο gantry να κινείται κατά τον άξονα Υ. Επιπλέον, ο πάγκος εργασίας είναι εξοπλισμένος με σύστημα σύσφιξης υδραυλικού κυλίνδρου.
2. Κεφαλή Διάτρησης:
Η κεφαλή ισχύος διάτρησης ενσωματώνει έναν ειδικό σερβοκινητήρα ατράκτου, ο οποίος μεταδίδει ισχύ σε μια εξειδικευμένη άτρακτο ακριβείας μέσω ενός οδοντωτού συγχρονισμένου ιμάντα για την αύξηση της ροπής. Η άτρακτος είναι εξοπλισμένη με μια διαμόρφωση ρουλεμάν επαφής γωνίας έξι σειρών (τέσσερις σειρές στο μπροστινό μέρος και δύο σειρές στο πίσω μέρος), επιτρέποντας την αβαθμιαία ρύθμιση της ταχύτητας. Ένα πνευματικό σύστημα αλλαγής εργαλείων είναι ενσωματωμένο στην άτρακτο, εξασφαλίζοντας γρήγορη και απροβλημάτιστη αντικατάσταση εργαλείων.
Η κίνηση τροφοδοσίας οδηγείται από έναν σερβοκινητήρα σε συνδυασμό με μια βίδα σφαιρών. Οι άξονες Χ και Υ υποστηρίζουν σύνδεση και χρησιμοποιούν έλεγχο ημίκλειστου βρόχου, διευκολύνοντας τις λειτουργίες γραμμικής και κυκλικής παρεμβολής. Το άκρο της ατράκτου διαθέτει κωνική οπή BT50, εξοπλισμένη με σύνδεσμο υψηλής ταχύτητας και είναι ικανό να επεξεργάζεται με ένα τρυπάνι U υψηλής ταχύτητας με κεντρική έξοδο.
3. Αυτόματη Συσκευή Λίπανσης και Προστατευτική Συσκευή:
Το εργαλειομηχανή είναι εξοπλισμένο με μια αυτόματη συσκευή λίπανσης με μερική πίεση που κατασκευάζεται στην Ταϊβάν, η οποία επιτρέπει την αυτόματη λίπανση των οδηγών, των βιδών μολύβδου, των ραφιών και άλλων κινούμενων ζευγών χωρίς νεκρά σημεία, εξασφαλίζοντας έτσι τη διάρκεια ζωής του εργαλειομηχανής. Οι άξονες Χ και Υ του εργαλειομηχανής είναι εξοπλισμένοι με προστατευτικά καλύμματα κατά της σκόνης, ενώ προστατευτικά πιτσιλίσματος αδιάβροχα είναι εγκατεστημένα γύρω από τον πάγκο εργασίας.
Προδιαγραφές:
| Μέγεθος τεμαχίου |
ΜxΠ |
2000x1600 mm |
| Ύψος gantry |
600 mm |
| Πάγκος εργασίας |
Πλάτος T-slot |
28mm |
| Κεφαλή ισχύος διάτρησης |
Ποσότητα |
1 |
| Κωνικότητα ατράκτου |
BT40 |
| Μέγιστη διάμετρος διάτρησης |
Φ40 mm |
| Μέγιστο πάχος |
≤100 mm |
| Διάμετρος σπειρώματος |
M3-M24 |
| Ταχύτητα ατράκτου |
30~3000 r/min |
| Ισχύς σερβοκινητήρα ατράκτου |
11kW/15kW |
| Απόσταση από το κάτω άκρο της ατράκτου έως τον πάγκο εργασίας |
200-600mm |
|
Πλευρική κίνηση της κεφαλής ισχύος
(Άξονας Χ)
|
Μέγιστη οριζόντια διαδρομή |
1600 mm |
| Πλευρική ταχύτητα κίνησης |
0~8 r/min |
| Ισχύς σερβοκινητήρα για πλευρική κίνηση |
2.4kW |
| Διαμήκης κίνηση gantry (άξονας Υ) |
Μέγιστη διαδρομή τροφοδοσίας |
2000 mm |
| Ταχύτητα κίνησης τροφοδοσίας |
0~8 m/min |
| Ισχύς σερβοκινητήρα τροφοδοσίας |
2x2.4kW |
| Κάθετη κίνηση τροφοδοσίας εμβόλου (άξονας Ζ) |
Μέγιστη διαδρομή |
400 mm |
| Ταχύτητα κίνησης |
0~8 m/min |
| Ισχύς σερβοκινητήρα |
2.4kW (Φρένο) |
| Ακρίβεια τοποθέτησης τριών αξόνων |
X/Y/Z/A/B/C |
±0.015/1000mm |
| Ακρίβεια επανάληψης τοποθέτησης τριών αξόνων |
X/Y/Z/A/B/C |
±0.01/1000mm |
| Συνολικές διαστάσεις |
ΜxΠxΥ |
5300x3400x2700 mm |
