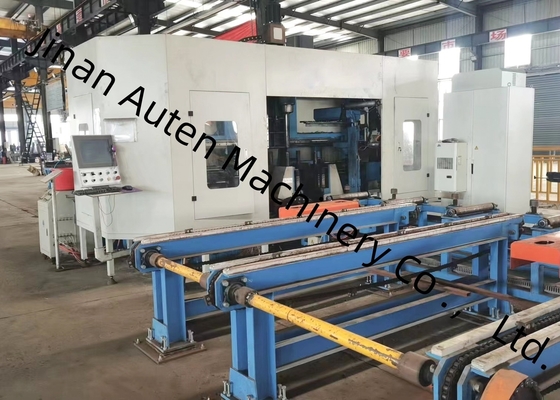

Εύρος διαμέτρου διάτρησης 5-30mm 3D CNC γραμμή μηχανής διάτρησης, κοπής σπειρώματος και πριονίσματος δοκών Η, άτρακτος διάτρησης BT40

Γραμμή Μηχανής Διάτρησης, Χάραξης, Πριονίσματος και Κοπής Δοκών CNC 3D H, Εύρος Διαμέτρου Διάτρησης 5-30mm, Άτρακτος Διάτρησης BT40

Σκοπός της γραμμής παραγωγής:

Αυτή η γραμμή παραγωγής έχει σχεδιαστεί κυρίως για διάτρηση, σήμανση, πριόνισμα και κοπή χαλύβδινων υλικών όπως χάλυβας σε σχήμα Η και χάλυβας καναλιού.

Η κύρια μηχανή διάτρησης χρησιμοποιεί 3 ατράκτους υψηλής ταχύτητας BT40 για να εκτελέσει εργασίες διάτρησης στις τρεις επιφάνειες του χάλυβα, με έναν άτρακτο να κατανέμεται σε κάθε επιφάνεια. Το αντίστοιχο παρελκόμενο εργαλείων τύπου σειράς μπορεί να φιλοξενήσει έως και 4 προδιαγραφές εργαλείων. Είναι ικανό να μετατρέπει σχέδια CAD σε προγράμματα επεξεργασίας και να επιτρέπει τη σύγχρονη λειτουργία πολλαπλών νημάτων, η οποία επιτρέπει την ορθολογική διάταξη εργασιών όπως διάτρηση, κίνηση τεμαχίου εργασίας, αλλαγή εργαλείου και τοποθέτηση ατράκτου. Αυτό καθιστά δυνατή την ολοκλήρωση δύο ή τριών από αυτές τις εργασίες ταυτόχρονα, ενισχύοντας σημαντικά την αποδοτικότητα της παραγωγής.

Η κύρια μηχανή πριονίσματος χρησιμοποιεί ένα πριόνι ταινίας για να κόψει τον χάλυβα σε σταθερό μήκος.

Αυτή η γραμμή παραγωγής είναι εξοπλισμένη με μια δεσμευμένη διεπαφή επικοινωνίας, διευκολύνοντας τη μελλοντική διαχείριση συστημάτων της γραμμής παραγωγής από τους πελάτες.

1. Τρισδιάστατο τρόλεϊ τροφοδοσίας διάτρησης

Αποτελείται από γρανάζια, σερβοκινητήρες και χειριστές. Ο χειριστής έχει καλή ακαμψία και σταθερότητα, μπορεί να ανεβαίνει και να κατεβαίνει αυτόματα σύμφωνα με τις προδιαγραφές του προφίλ και να σφίγγει αυτόματα το τεμάχιο εργασίας. Αφού ο χειριστής σφίξει το τεμάχιο εργασίας, κινείται από τον σερβοκινητήρα. Υπό τη μετάδοση της κρεμαγιέρας, το τεμάχιο εργασίας τροφοδοτείται στην κατεύθυνση Χ για να εξασφαλιστεί η διαμήκης ακρίβεια επεξεργασίας της διάτρησης.

2. Τρισδιάστατη κύρια μηχανή διάτρησης

Η κύρια μηχανή διάτρησης αποτελείται κυρίως από μια βάση, ένα κρεβάτι, μια κινητή διαφάνεια, ένα κουτί ατράκτου, μια πάνω συσκευή πίεσης, μια πλευρική συσκευή σύσφιξης και ένα παρελκόμενο εργαλείων σειράς.

Το κρεβάτι έχει καλή ακαμψία και σταθερότητα, μπορεί να αντέξει το φορτίο και τη δόνηση που δημιουργούνται από την επεξεργασία υψηλής ταχύτητας και να εξασφαλίσει την ακρίβεια του εργαλειομηχανής.

Υπάρχουν 3 κουτιά ατράκτου εγκατεστημένα στην κύρια μηχανή διάτρησης, δηλαδή η σταθερή πλευρά, η κινητή πλευρά και το κουτί ατράκτου της πάνω μονάδας, τα οποία χρησιμοποιούνται για οριζόντια και κάθετη διάτρηση αντίστοιχα. Κάθε κουτί ατράκτου μπορεί να λειτουργήσει ανεξάρτητα ή να ολοκληρώσει εργασίες διάτρησης ταυτόχρονα, γεγονός που βελτιώνει σημαντικά την αποδοτικότητα της παραγωγής. Κάθε κουτί ατράκτου διαθέτει ένα σετ μηχανικών ατράκτων υψηλής ταχύτητας BT40 και το αντίστοιχο παρελκόμενο εργαλείων τύπου σειράς μπορεί να εγκαταστήσει έως και 4 διαμέτρους τρυπανιών (όταν δεν υπάρχει εργαλείο στον άτρακτο) και μπορεί να επεξεργαστεί αυτόματα 4 διαφορετικές διαμέτρους οπών όταν το τεμάχιο εργασίας είναι σφιγμένο ταυτόχρονα.

Η τροφοδοσία του ατράκτου κινείται από έναν σερβοκινητήρα και η γρήγορη προώθηση, η εργασία προς τα εμπρός και η γρήγορη όπισθεν μπορούν να επιτευχθούν μέσω του ελέγχου του προγράμματος. ο κινητήρας του ατράκτου κινείται από έναν σερβοκινητήρα ατράκτου και η ταχύτητα ρυθμίζεται συνεχώς με ένα ευρύ φάσμα ρύθμισης ταχύτητας.

Οι τρεις μονάδες κουτιού ατράκτου είναι κρεμασμένες στην πλευρά του κρεβατιού και κάθε μονάδα κουτιού ατράκτου κινείται από δύο σετ σερβοκινητήρων για την επίτευξη οριζόντιας και κάθετης κίνησης του κουτιού ατράκτου, το οποίο κινείται από μια βίδα σφαιρών και καθοδηγείται από έναν οδηγό κύλισης ακριβείας. Αυτός ο εξοπλισμός πιέζει το τεμάχιο εργασίας σε δύο κατευθύνσεις κατά τη διάρκεια της διαδικασίας διάτρησης. Υπάρχει ένας μηχανισμός πίεσης που κινείται από κύλινδρο πάνω από το τεμάχιο εργασίας για να πιέσει το τεμάχιο εργασίας προς τον οριζόντιο κύλινδρο στήριξης και υπάρχει ένας μηχανισμός πίεσης που κινείται από κύλινδρο στο πλάι για να πιέσει το τεμάχιο εργασίας από το πλάι.

3. Τρισδιάστατο κανάλι εκφόρτισης διάτρησης

Αποτελείται από μειωτήρα, στήριγμα καναλιού, κύλινδρο στήριξης, πλευρικό κύλινδρο τοποθέτησης, αλυσίδα κ.λπ.
Το κανάλι εκφόρτισης πριονίσματος χρησιμοποιείται για τη μεταφορά του τεμαχίου εργασίας μετά το πριόνισμα. Ο μειωτήρας κινεί τον κύλινδρο στήριξης για να κινήσει το τεμάχιο εργασίας κατά μήκος της κατεύθυνσης Χ.

Κύρια Προδιαγραφές:
