Σκοπός της γραμμής παραγωγής:

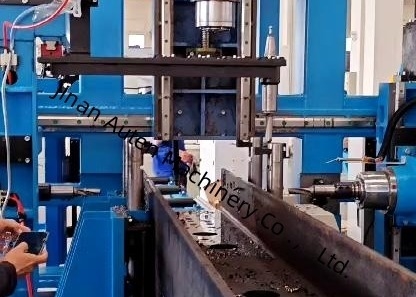

Αυτή η γραμμή παραγωγής είναι κυρίως αφιερωμένη σε διαδικασίες διάτρησης, χάραξης, πριονίσματος και κοπής για χαλύβδινα υλικά, συμπεριλαμβανομένου του χάλυβα σε σχήμα Η και του χάλυβα καναλιού.

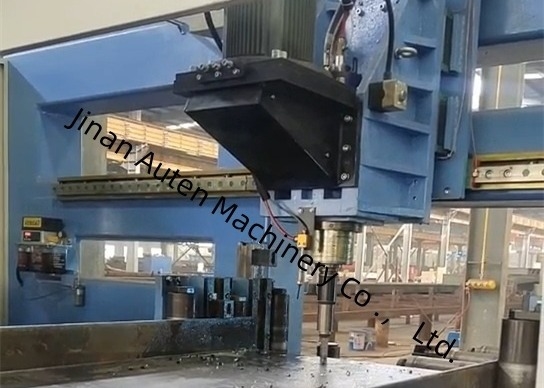

Η κύρια μηχανή διάτρησης χρησιμοποιεί 3 ατράκτους υψηλής ταχύτητας BT40 για τη διεξαγωγή εργασιών διάτρησης στις τρεις επιφάνειες του χάλυβα, με έναν άξονα να προορίζεται για κάθε επιφάνεια. Το αντίστοιχο περιοδικό εργαλείων τύπου σειράς μπορεί να φιλοξενήσει έως και 4 προδιαγραφές εργαλείων. Είναι εφοδιασμένο με τη δυνατότητα μετατροπής σχεδίων CAD σε προγράμματα επεξεργασίας και υποστηρίζει ταυτόχρονη λειτουργία πολλαπλών νημάτων, επιτρέποντας την ορθολογική οργάνωση εργασιών όπως διάτρηση, κίνηση τεμαχίου εργασίας, αλλαγή εργαλείου και τοποθέτηση ατράκτου. Αυτό επιτρέπει την ταυτόχρονη εκτέλεση δύο ή τριών από αυτές τις εργασίες, αυξάνοντας έτσι σημαντικά την αποδοτικότητα της παραγωγής.
Η κύρια μηχανή πριονίσματος χρησιμοποιεί ένα πριόνι κορδέλας για την εκτέλεση κοπής σταθερού μήκους στον χάλυβα.
Αυτή η γραμμή παραγωγής είναι εξοπλισμένη με μια δεσμευμένη διεπαφή επικοινωνίας, διευκολύνοντας τη μελλοντική συστηματοποιημένη διαχείριση της γραμμής παραγωγής από τους πελάτες.
1. Συσκευή πληκτρολόγησης
Χαράξτε το τεμάχιο εργασίας
2. Σύστημα ψύξης
Η εσωτερική μέθοδος ψύξης του ατράκτου χρησιμοποιείται για την ψύξη του τρυπανιού και είναι επίσης εξοπλισμένο ένα εξωτερικό σύστημα ψύξης.
3. Υδραυλικό σύστημα
Χρησιμοποιείται για την παροχή ισχύος για τη συσκευή πίεσης και πληκτρολόγησης του τεμαχίου εργασίας.
4. Πνευματικό σύστημα
Χρησιμοποιείται για την παροχή ισχύος για τη συσκευή πλευρικής ώθησης, το φύσημα του ατράκτου κ.λπ.
5. Σύστημα λίπανσης
Υιοθετεί έναν συνδυασμό κεντρικής λίπανσης και χειροκίνητης λίπανσης. Μια κεντρική συσκευή λίπανσης χρησιμοποιείται για τη λίπανση ορισμένων γραμμικών οδηγών και βιδών μολύβδου σε καθορισμένο χρόνο και ποσότητα και η χειροκίνητη λίπανση χρησιμοποιείται για άλλα σημεία λίπανσης.
6. Ηλεκτρικό σύστημα
Το σύστημα ελέγχου της γραμμής παραγωγής αποτελείται από έναν κεντρικό υπολογιστή, PLC κ.λπ.
Μέθοδος προγραμματισμού: Εισαγάγετε σχέδια CAD ή παραμέτρους επεξεργασίας μέσω της διεπαφής USB ή του πληκτρολογίου για τη δημιουργία προγραμμάτων επεξεργασίας. Το πρόγραμμα επεξεργασίας μπορεί να αποθηκευτεί, να κληθεί, να εμφανιστεί και να επικοινωνηθεί ανά πάσα στιγμή σύμφωνα με τον αριθμό του εξαρτήματος. Η γραμμή παραγωγής μπορεί να πραγματοποιήσει τόσο χειροκίνητη ρύθμιση και έλεγχο κάθε παραμέτρου επεξεργασίας ξεχωριστά όσο και αυτόματο έλεγχο ολόκληρης της διαδικασίας.
ΚύριαΠροδιαγραφές:
| Παράμετρος |
Τιμή |
| Μέγεθος τεμαχίου εργασίας |
Εύρος πλάτους |
150～1250mm |
| Εύρος ύψους |
100～600mm |
| Εύρος μήκους πρώτης ύλης |
2000～12000mm |
| Εύρος μήκους τελικού τεμαχίου εργασίας |
2000～12000mm |
| Άτρακτος διάτρησης |
Αριθμός ατράκτων διάτρησης |
3 |
| Κωνικότητα οπής ατράκτου |
BT40 |
| Ισχύς κινητήρα ατράκτου |
11kW |
| Ταχύτητα περιστροφής |
200~3000 σ.α.λ. |
| Εύρος διαμέτρου διάτρησης |
φ5~φ30 |
| Άξονας CNC |
Ισχύς σερβοκινητήρα άξονα Χ |
Περίπου 4,4kW |
| Μέγιστη ταχύτητα άξονα Χ |
40m/min |
| Ισχύς σερβοκινητήρα για άξονα οριζόντιας τοποθέτησης διάτρησης |
Περίπου 1,5kW |
| Μέγιστη ταχύτητα άξονα οριζόντιας τοποθέτησης διάτρησης |
10m/min |
| Ισχύς σερβοκινητήρα άξονα οριζόντιας τροφοδοσίας διάτρησης |
Περίπου 2kW |
| Μέγιστη ταχύτητα άξονα οριζόντιας τοποθέτησης διάτρησης |
10m/min |
| Ισχύς σερβοκινητήρα άξονα κάθετης τοποθέτησης διάτρησης |
Περίπου 3kW |
| Μέγιστη ταχύτητα άξονα κάθετης τοποθέτησης διάτρησης |
10m/min |
| Ισχύς σερβοκινητήρα άξονα κάθετης τροφοδοσίας διάτρησης |
Περίπου 3kW |
| Μέγιστη ταχύτητα άξονα κάθετης τροφοδοσίας διάτρησης |
10m/min |
| Εργαλειοθήκη |
Ποσότητα |
3 σετ |
| Τύπος |
εν σειρά |
| Ποσότητα εργαλείων |
4 x 3 |
| Υδραυλική μονάδα χάραξης |
Ποσότητα χαρακτήρων |
36 |
| Μέγεθος χαρακτήρων |
Φ10 |
