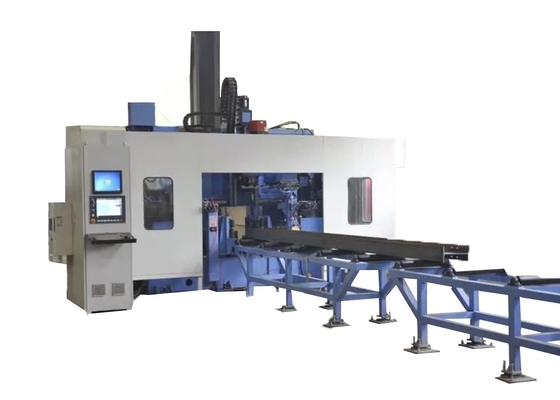

Μηχανή Διάτρησης, Χάραξης και Σπειρώματος Δοκών CNC με Διάμετρο Οπής 5-30 MM, Γραμμή 4 X 3 Στυλ Περιοδικού Εργαλείων
Χρήση εργαλειομηχανής:
Αυτή η εργαλειομηχανή έχει σχεδιαστεί κυρίως για εργασίες διάτρησης, σπειρώματος και χάραξης σε χαλύβδινα υλικά όπως χάλυβας σε σχήμα Η και χάλυβας καναλιού. Χρησιμοποιεί τρεις ατράκτους υψηλής ταχύτητας BT40 για να πραγματοποιήσει διάτρηση στις τρεις επιφάνειες του χάλυβα, με μία άτρακτο να κατανέμεται σε κάθε επιφάνεια. Το αντίστοιχο περιοδικό εργαλείων τύπου σειράς μπορεί να φιλοξενήσει έως και 4 προδιαγραφές τρυπανιών.
Διαθέτει υψηλή απόδοση επεξεργασίας, υψηλή ακρίβεια, φιλική προς τον χρήστη λειτουργία και ευρεία εφαρμοσιμότητα. Χρησιμοποιείται ευρέως σε βιομηχανίες χαλύβδινων κατασκευών, συμπεριλαμβανομένων των κατασκευών, των γκαράζ, των πύργων και των πλεγμάτων.
Δομή και διαμόρφωση εργαλειομηχανής:
Αυτή η εργαλειομηχανή αποτελείται κυρίως από εξαρτήματα όπως μηχανή διάτρησης, τρόλεϊ τροφοδοσίας, κανάλι τροφοδοσίας, κανάλι εκφόρτισης, σύστημα ψύξης, υδραυλικό σύστημα, πνευματικό σύστημα, σύστημα λίπανσης και ηλεκτρικό σύστημα.
Η εργαλειομηχανή υιοθετεί μια σταθερή βάση και μια κινητή δομή τεμαχίου εργασίας. Ο τρισδιάστατος εξοπλισμός διάτρησης με αυτή τη δομή διευκολύνει την αυτοματοποιημένη παραγωγή.
1. Τρόλεϊ τροφοδοσίας
Το τρόλεϊ τροφοδοσίας αποτελείται από γρανάζια, σερβοκινητήρες και χειριστές. Ο χειριστής σφίγγει το τεμάχιο εργασίας και κινείται από έναν σερβοκινητήρα. Υπό τη μετάδοση της κρεμαγιέρας, το τεμάχιο εργασίας τροφοδοτείται στην κατεύθυνση Χ για να εξασφαλιστεί η διαμήκης ακρίβεια επεξεργασίας της διάτρησης.

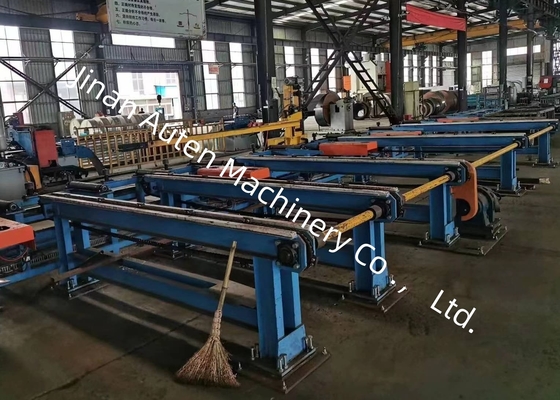

2. Κανάλι τροφοδοσίας
Το κανάλι τροφοδοσίας αποτελείται από ένα βραχίονα καναλιού, κυλίνδρους στήριξης, κυλίνδρους πλευρικής τοποθέτησης, μηχανισμούς πλευρικής ώθησης, ράφια κ.λπ. Το κανάλι τροφοδοσίας χρησιμοποιείται για τη μεταφορά του τεμαχίου εργασίας που πρόκειται να υποστεί επεξεργασία. Ένας φωτοηλεκτρικός διακόπτης είναι εγκατεστημένος στο μπροστινό άκρο του καναλιού για την ανίχνευση του μπροστινού άκρου του τεμαχίου εργασίας και τον καθορισμό της αναφοράς επεξεργασίας στην κατεύθυνση Χ. Ο κύλινδρος πλευρικής τοποθέτησης εκτελεί χονδροειδή τοποθέτηση του τεμαχίου εργασίας στην κατεύθυνση Υ και ο μηχανισμός πλευρικής ώθησης πιέζει το τεμάχιο εργασίας προς τον κύλινδρο πλευρικής τοποθέτησης.
Προδιαγραφές:
| Παράμετρος δοκού Η |
Μέγιστο Μέγεθος Πλάτος x Ύψος |
500×500mm |
| Ελάχιστο Μέγεθος Πλάτος x Ύψος |
100×100mm |
| Μήκος Δοκού |
2000～13000mm |
| |
Χάλυβας καναλιού |
10#～40# |
| Κύρια άτρακτος |
Ποσότητα |
3 |
| Μοντέλο |
BT40 |
| Ισχύς κινητήρα |
11 kW |
| Ταχύτητα ατράκτου |
100～3000 σ.α.λ. |
| Διάμετρος οπής |
φ5～φ30 mm |
| Άξονας CNC |
Ισχύς σερβοκινητήρα άξονα Χ |
Περίπου 4,5 kW |
| Ισχύς σερβοκινητήρα άξονα οριζόντιας διάτρησης |
Περίπου 1,5 kW |
| Ισχύς σερβοκινητήρα άξονα κάθετης διάτρησης |
Περίπου 3 kW |
| Σερβοκινητήρας τροφοδοσίας διάτρησης |
Περίπου 2 kW |
| Περιοδικό εργαλείων |
Ποσότητα |
3 |
| Τύπος |
Στυλ σειράς |
| Χωρητικότητα περιοδικού εργαλείων |
4 x 3 |
| Ακρίβεια επεξεργασίας |
Απόκλιση απόστασης οπής |
Δύο οπές εντός 1 μέτρου |
±0,5 |
| Η επιτρεπόμενη τιμή απόκλισης αυξάνεται κατά ±0,2 mm για κάθε επιπλέον 1 μέτρο της απόστασης της οπής και η μέγιστη δεν υπερβαίνει τα ±2 mm |
| Απόκλιση περιθωρίου άκρου |
±1,0 mm |
