BT40 Κύριοι Άξονες CNC 3D I-Beam H-Beam Γραμμή Μηχανής Διάτρησης Πριονίσματος και Σπειροτόμησης 11KW Ισχύς Κινητήρα

Μεγάλες Εικόνας : BT40 Κύριοι Άξονες CNC 3D I-Beam H-Beam Γραμμή Μηχανής Διάτρησης Πριονίσματος και Σπειροτόμησης 11KW Ισχύς Κινητήρα

Λεπτομέρειες:

Place of Origin:	China
Μάρκα:	Auten
Πιστοποίηση:	ISO9001
Model Number:	BHD500

Πληρωμής & Αποστολής Όροι:

Minimum Order Quantity:	1 set
Τιμή:	negotiable
Packaging Details:	wooden case
Delivery Time:	30 days
Supply Ability:	500 sets per year

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Condition:	New	Max. Size Width x Height:	500×500mm
Min. Size Width x Height:	100×100mm	Beam Length:	2000～13000mm
Channel steel:	10#～40#	Main spindle model:	BT40
Motor Powerr :	11KW	Spindle speed:	100～3000 r/min
Επισημαίνω:	Μηχάνημα διάτρησης δοκών CNC ατράκτου BT40 , Μηχανή κοπής και διάτρησης 3D I-Beam H-Beam , Μηχανή στερέωσης δοκών CNC με κινητήρα 11KW

BT40 Κύρια σπείρα CNC 3D I-Beam H-Beam Τρυπεία Μηχανή Τυποποίησης 11KW Δύναμη κινητήρα

Χρήση μηχανήματος εργαλείου:

Το εργαλείο αυτό είναι κυρίως αφιερωμένο στις διεργασίες τρύπησης, χτύπησης και σήμανσης για χάλυβα, όπως χάλυβα σε σχήμα H και χάλυβα καναλιού.Χρησιμοποιεί τρία βύσματα υψηλής ταχύτητας BT40 για την εκτέλεση γεωτρήσεων στις τρεις επιφάνειες του χάλυβαΤο αντίστοιχο περιοδικό εργαλείων τύπου σειράς μπορεί να φιλοξενήσει έως και 4 προδιαγραφές τρυπών.

Χαρακτηρίζεται από υψηλή αποδοτικότητα επεξεργασίας, υψηλή ακρίβεια, εύκολη λειτουργία και ευρεία εφαρμοσιμότητα.πύργοι, και πλέγματα.

BT40 Κύριοι Άξονες CNC 3D I-Beam H-Beam Γραμμή Μηχανής Διάτρησης Πριονίσματος και Σπειροτόμησης 11KW Ισχύς Κινητήρα 0

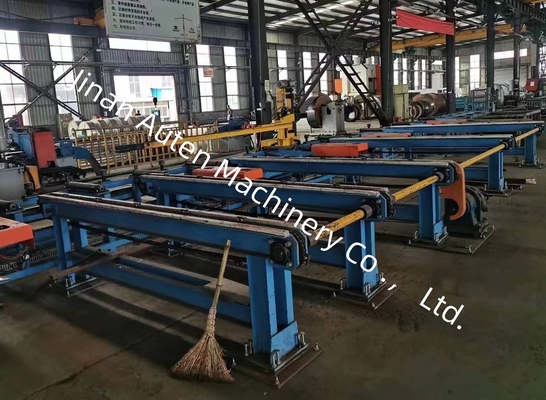

1Διάδρομος εκφόρτωσης
Το κανάλι εκφόρτωσης αποτελείται από ένα καλώδιο, κυλίνδρους υποστήριξης κλπ. και χρησιμοποιείται για τη μεταφορά του εργαστηρίου που έχει υποβληθεί σε επεξεργασία.
2Σύστημα ψύξης
Το τρυπάνι ψύχεται με τη μέθοδο εσωτερικής ψύξης του σπινδέλου.
3Υδραυλικό σύστημα
Χρησιμοποιείται για την παροχή ενέργειας στην συσκευή συμπίεσης του εργασιακού μεριδίου και στον κύλινδρο του μαχαιριού.
4Πνευματικό σύστημα
Χρησιμοποιείται για την παροχή ενέργειας για τη συμπίεση του εργασιακού μεριδίου, την φυσήξη σπινθήρα κλπ.

BT40 Κύριοι Άξονες CNC 3D I-Beam H-Beam Γραμμή Μηχανής Διάτρησης Πριονίσματος και Σπειροτόμησης 11KW Ισχύς Κινητήρα 1

5Σύστημα λίπανσης
Χρησιμοποιείται συνδυασμός κεντρικής λιπαντικής και χειροκίνητης λιπαντικής.Μια κεντρική συσκευή λίπανσης χρησιμοποιείται για να λιπαίνει ορισμένες γραμμικές οδηγίες και μολύβδιες βίδες έγκαιρα και ποσοτικά, και άλλα σημεία λίπανσης λιπαίνονται χειροκίνητα.

BT40 Κύριοι Άξονες CNC 3D I-Beam H-Beam Γραμμή Μηχανής Διάτρησης Πριονίσματος και Σπειροτόμησης 11KW Ισχύς Κινητήρα 2

6Ηλεκτρικό σύστημα
Το σύστημα ελέγχου του εργαλείου μηχανής αποτελείται από έναν υπολογιστή-οικοδεσπότη, PLC κλπ.
Μέθοδος προγραμματισμού: Εισαγωγή σχεδίων CAD ή παραμέτρων επεξεργασίας μέσω της διεπαφής USB ή του πληκτρολογίου για τη δημιουργία προγράμματος επεξεργασίας.εμφανίζεται και κοινοποιείται ανά πάσα στιγμή σύμφωνα με τον αριθμό του μέρουςΤο εργαλείο μπορεί να συνειδητοποιήσει τόσο την χειροκίνητη ρύθμιση και τον έλεγχο κάθε παραμέτρου επεξεργασίας ξεχωριστά, όσο και την αυτόματη επεξεργασία ελέγχου ολόκληρης της διαδικασίας.

Προδιαγραφές:

Παράμετρος δέσμης H	Μέγιστο μέγεθος πλάτος x ύψος		500 × 500 χιλιοστά
	Μίν. Μέγεθος πλάτος x ύψος		100 × 100 χιλιοστά
	Διάστημα δέσμης		2000-13000 mm
	Χάλυβας καναλιού		10# ¢40#
Κεντρικό σπινθήρα	Τι ώρα;		3
	Σχήμα		BT2ορισμός
	Δύναμη κινητήρα		11 kW
	Ταχύτητα σπινδέλου		100·3000 στροφές/δευτερόλεπτο
	Διάμετρος τρύπας		φ5·φ30 mm
Άξονας CNC	Δύναμη κινητήρα σερβοκινητήρα άξονα Χ		Περίπου 4,5 kW
	Δύναμη κινητήρα σερβοκινητήρα οριζόντιου άξονα τοποθέτησης της γεώτρησης		Περίπου 1,5 kW
	Δύναμη κινητήρα σερβοκινητήρα κάθετου άξονα τοποθέτησης γεωτρήσεων		Περίπου 3 kW
	Σερβοκινητήρας τροφοδοσίας γεωτρήσεων		Περίπου 2 kW
Επιστημονικό περιοδικό εργαλείων	Τι ώρα;		3
	Τύπος		Στυλ γραμμής
	Δυνατότητα του περιοδικού εργαλείων		4 x 3
Ακριβότητα επεξεργασίας	Απόκλιση απόσταση τρύπας	Δύο τρύπες σε απόσταση ενός μέτρου.	±0.5
		Η επιτρεπόμενη τιμή απόκλισης αυξάνεται κατά ±0,2 mm για κάθε επιπλέον 1 μέτρο της απόστασης τρύπας και το μέγιστο δεν υπερβαίνει τα ±2 mm.
	Απόκλιση του τελικού περιθωρίου		±1,0 mm
