2 KW Σερβοκινητήρας τρυπών Infeed CNC H-Beam τρυπών Shearing και Tapping Machine Line 500 × 500mm Μέγεθος

2 KW Σερβοκινητήρας Διάτρησης Τροφοδοσίας CNC Γραμμή Μηχανής Διάτρησης, Διάτμησης και Σπειρώματος Δοκών H 500×500mm Μέγεθος

Χρήση εργαλειομηχανής:

Αυτή η εργαλειομηχανή είναι κυρίως αφιερωμένη σε διαδικασίες διάτρησης, σπειρώματος και σήμανσης για χαλύβδινα υλικά όπως χάλυβας σε σχήμα Η και χάλυβας καναλιού. Αξιοποιεί τρεις ατράκτους υψηλής ταχύτητας BT40 για την εκτέλεση διάτρησης στις τρεις επιφάνειες του χάλυβα, με έναν άξονα να προορίζεται για κάθε επιφάνεια. Το αντίστοιχο περιοδικό εργαλείων τύπου σειράς μπορεί να φιλοξενήσει έως και 4 προδιαγραφές τρυπανιών.

Διακρίνεται από υψηλή απόδοση επεξεργασίας, υψηλή ακρίβεια, εύκολη λειτουργία και εκτεταμένη εφαρμοσιμότητα. Χρησιμοποιείται ευρέως σε βιομηχανίες χαλύβδινων κατασκευών όπως κατασκευές, γκαράζ, πύργοι και πλέγματα.

Προδιαγραφές:

1. Μηχανή διάτρησης

Η μηχανή διάτρησης αποτελείται κυρίως από μια βάση, ένα κρεβάτι, μια κινητή διαφάνεια, ένα κουτί ατράκτου, μια άνω συσκευή πίεσης, μια πλευρική συσκευή σύσφιξης και ένα περιοδικό εργαλείων σειράς.

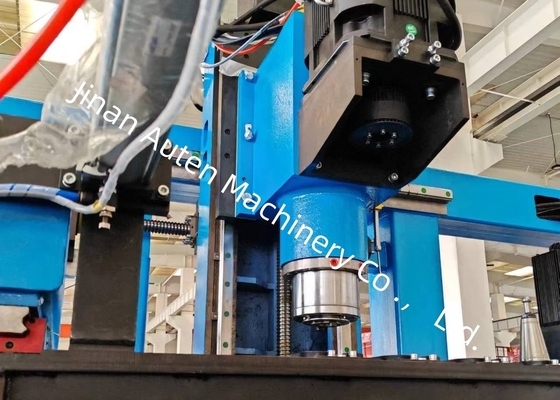

Η εργαλειομηχανή είναι εξοπλισμένη με τρία κουτιά ατράκτου: το σταθερό πλευρικό κουτί ατράκτου, το κινητό πλευρικό κουτί ατράκτου και το άνω κουτί ατράκτου μονάδας, τα οποία χρησιμοποιούνται αντίστοιχα για εργασίες διάτρησης σε οριζόντια και κάθετη κατεύθυνση. Κάθε κουτί ατράκτου μπορεί να λειτουργήσει ανεξάρτητα και να εκτελέσει διάτρηση ταυτόχρονα, ενισχύοντας σημαντικά την απόδοση της παραγωγής. Κάθε κουτί ατράκτου είναι εφοδιασμένο με ένα σετ μηχανικών ατράκτων υψηλής ταχύτητας BT40 και το αντίστοιχο περιοδικό εργαλείων σειράς μπορεί να φιλοξενήσει μέγιστο 4 τρυπάνια με διαφορετικές διαμέτρους (όταν δεν είναι τοποθετημένο εργαλείο στον άξονα). Επιτρέπει την αυτόματη επεξεργασία 4 διαφορετικών διαμέτρων οπών σε ένα μόνο σφίξιμο τεμαχίου. Η τροφοδοσία του ατράκτου οδηγείται από έναν σερβοκινητήρα, επιτρέποντας γρήγορες κινήσεις προς τα εμπρός, τροφοδοσίας εργασίας και γρήγορες κινήσεις προς τα πίσω μέσω ελέγχου προγράμματος. Ο κινητήρας του ατράκτου τροφοδοτείται από έναν σερβοκινητήρα ατράκτου, με ρύθμιση ταχύτητας χωρίς βαθμίδες με μεγάλο εύρος ρύθμισης ταχύτητας.

Οι τρεις μονάδες κουτιού ατράκτου είναι τοποθετημένες στην πλευρά του κρεβατιού. Κάθε μονάδα κουτιού ατράκτου οδηγείται από δύο σετ σερβοκινητήρων για την πραγματοποίηση οριζόντιας και κάθετης κίνησης, με μετάδοση μέσω βιδών σφαιρών και καθοδήγηση από οδηγούς ακριβείας γραμμικής κύλισης. Κατά τη διάρκεια της διαδικασίας διάτρησης, αυτός ο εξοπλισμός πιέζει το τεμάχιο προς δύο κατευθύνσεις: ένας υδραυλικός κύλινδρος οδηγεί έναν μηχανισμό πίεσης πάνω από το τεμάχιο για να το πιέσει προς τον οριζόντιο κύλινδρο στήριξης, ενώ ένας άλλος υδραυλικός κύλινδρος οδηγεί έναν πλευρικό μηχανισμό πίεσης για να σφίξει το τεμάχιο από την πλευρά.

2. Κανάλι τροφοδοσίας

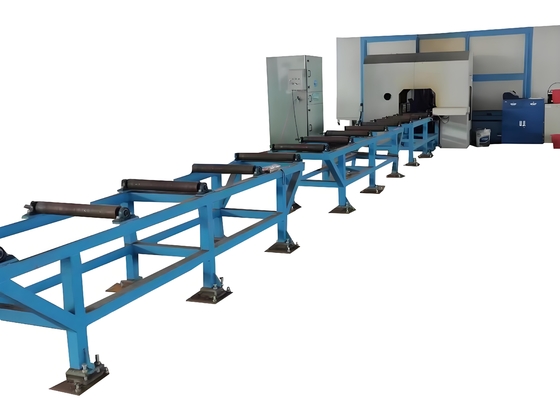

Το κανάλι τροφοδοσίας αποτελείται από ένα βραχίονα καναλιού, κυλίνδρους στήριξης, πλευρικούς κυλίνδρους τοποθέτησης, πλευρικούς μηχανισμούς ώθησης, ράφια και άλλα εξαρτήματα. Έχει σχεδιαστεί για τη μεταφορά τεμαχίων προς επεξεργασία. Ένας φωτοηλεκτρικός διακόπτης είναι εγκατεστημένος στο μπροστινό άκρο του καναλιού για την ανίχνευση του μπροστινού άκρου του τεμαχίου και τον καθορισμό της αναφοράς επεξεργασίας κατεύθυνσης Χ. Οι πλευρικοί κύλινδροι τοποθέτησης εκτελούν χονδροειδή τοποθέτηση του τεμαχίου στην κατεύθυνση Υ, ενώ οι πλευρικοί μηχανισμοί ώθησης πιέζουν το τεμάχιο προς τους πλευρικούς κυλίνδρους τοποθέτησης.
