Διάμετρος δέσμης 200013000mm CNC υψηλής ταχύτητας μηχανή τρυπήματος δέσμης H 10# ∆40# Χάλυβα καναλιού

Διάμετρος δέσμης 200013000mm CNC υψηλής ταχύτητας μηχανή τρυπήματος δέσμης H 10# ∆40# Χάλυβα καναλιού

Χρήση μηχανήματος εργαλείου:

Αυτό το εργαλείο μηχανής έχει σχεδιαστεί κυρίως για τη γεώτρηση, το χτύπημα και τις εργασίες σήμανσης σε χάλυβα σε σχήμα H, χάλυβα καναλιού και άλλους τύπους χάλυβα.Χρησιμοποιεί τρία βύσματα υψηλής ταχύτητας BT40 για την εκτέλεση γεωτρήσεων σε τρεις όψεις του χάλυβαΤο αντίστοιχο περιοδικό εργαλείων τύπου σειράς μπορεί να χωρέσει έως και 4 προδιαγραφές τρυπών.

Διαθέτει υψηλή αποδοτικότητα επεξεργασίας, υψηλή ακρίβεια, ευκολία λειτουργίας και ευρεία εφαρμοσιμότητα.πύργοι, και πλέγματα.

Προδιαγραφές:

Δομή και διαμόρφωση μηχανήματος εργαλείου:

Αυτό το μηχάνημα εργαλείου αποτελείται κυρίως από μια μονάδα τρύπησης, τροφοδοτικό καροτσάκι, κανάλι τροφοδοσίας, κανάλι εκφόρτωσης, σύστημα ψύξης, υδραυλικό σύστημα, πνευματικό σύστημα, σύστημα λίπανσης,και ηλεκτρικό σύστημαΗ μηχανή εργαλείου υιοθετεί μια δομή με σταθερό κρεβάτι και κινητό εργασιακό κομμάτι.

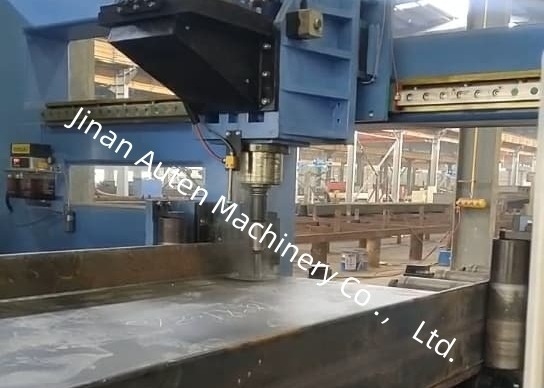

1Μηχανή τρυπείας

Η μηχανή γεώτρησης αποτελείται κυρίως από βάση, κρεβάτι, κινητή λάστιχο, κουτί σπινδέλου, συσκευή άνω πίεσης, συσκευή πλευρικής σύσφιξης και περιοδικό εργαλείων σειράς.

Το εργαλείο μηχανής είναι εξοπλισμένο με τρία κουτιά εμβολοφόρων: το κουτί εμβολοφόρων με σταθερή πλευρά, το κουτί εμβολοφόρων με κινητή πλευρά και το κουτί εμβολοφόρων με άνω μονάδα,που χρησιμοποιούνται αντίστοιχα για γεωτρήσεις σε οριζόντια και κατακόρυφη κατεύθυνσηΚάθε κουτί σπινδέλου μπορεί να λειτουργεί ανεξάρτητα και να εκτελεί ταυτόχρονα γεωτρήσεις, βελτιώνοντας σημαντικά την αποτελεσματικότητα της παραγωγής.Κάθε κουτί σφινδάλου είναι εξοπλισμένο με ένα σύνολο μηχανικών σφινδάλων υψηλής ταχύτητας BT40, και το αντίστοιχο περιοδικό εργαλείων σειράς μπορεί να χωρέσει το πολύ 4 τρυπάνι με διαφορετικές διαμέτρους (όταν δεν είναι το εργαλείο τοποθετημένο στο σπιντέλο).Αυτό επιτρέπει την αυτόματη επεξεργασία 4 διαφορετικών διαμέτρων τρύπας σε ένα μόνο κομμάτι εργασίας συμπίεση.

2Τροχαίο τροφής.

Το τροφοδοτικό φορτηγό αποτελείται από γρανάζια, κινητήρες σερβοκινητήρων και χειριστές.το εργαλείο τροφοδοτείται προς την κατεύθυνση X, διασφαλίζοντας την εγκάρσια ακρίβεια της μηχανικής επεξεργασίας της επεξεργασίας γεώτρησης.

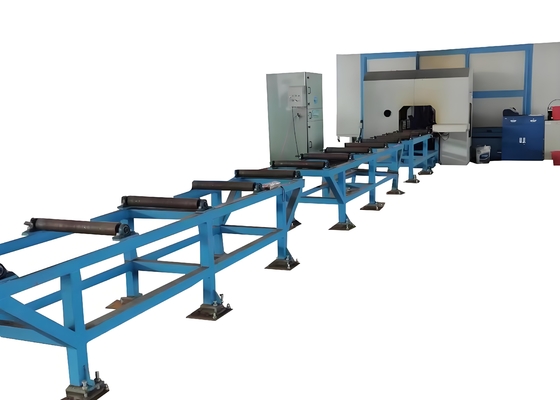

3Διάδρομος τροφοδοσίας

Το κανάλι τροφοδοσίας αποτελείται από στήριγμα καναλιού, κυλίνδρους υποστήριξης, κυλίνδρους πλευρικής τοποθέτησης, μηχανισμούς πλευρικής ώθησης, ράφους και άλλα εξαρτήματα.Είναι σχεδιασμένο για να μεταφέρει εργασιακά κομμάτια που περιμένουν επεξεργασίαΣτο μπροστινό άκρο του καναλιού τοποθετείται ένας φωτοηλεκτρικός διακόπτης για να ανιχνεύσει την μπροστινή άκρη του εργαστηρίου, προσδιορίζοντας έτσι την αναφορά επεξεργασίας προς την κατεύθυνση Χ.Οι πλευρικοί κυλίνδροι τοποθέτησης διεξάγουν την ακατέργαστη τοποθέτηση του εργασιακού τμήματος προς την κατεύθυνση Y, ενώ οι πλευρικοί μηχανισμοί ώθησης πιέζουν το εργασιακό κομμάτι κατά των πλευρικών κυλίνδρων τοποθέτησης για να εξασφαλίσουν τη θέση του.

Αυτό το εργαλείο μηχανής έχει σχεδιαστεί κυρίως για την εκτέλεση επεξεργασιών τρύπησης, χτύπησης και σήμανσης σε χάλυβα σε σχήμα H, χάλυβα καναλιού και διάφορους άλλους τύπους χάλυβα.Είναι σε θέση να χειρίζεται ένα ευρύ φάσμα από χαλυβουργήματα με διαφορετικές προδιαγραφέςΓια παράδειγμα, στις οθόνες δειγμάτων, οι συσκευέςμπορεί να αποδείξει αποτελεσματικά τις ικανότητές της για επεξεργασία σε πρότυπα δείγματα χάλυβα σε σχήμα H με διαφορετικά πλάτη φλάντζας και πάχους ιστούΤα δείγματα αυτά δείχνουν σαφώς την ικανότητα του εργαλείου μηχανής να επιτυγχάνει ακριβείς θέσεις τρυπών, ομαλές νήματα,και σαφή μοτίβα σήμανσης, αντανακλώντας πλήρως την υψηλή της ακρίβεια και αξιοπιστία στις πρακτικές εφαρμογές.Τέτοια δείγματα επίδειξης παρέχουν στους πελάτες στοιχεία για να κατανοήσουν τις επιδόσεις της μηχανής εργαλείου και την καταλληλότητά της για τις ειδικές ανάγκες επεξεργασίας τους..

Η υψηλής ταχύτητας μηχανή τρυπήματος δομών CNC H βρίσκει βασικές εφαρμογές σε εργαστήρια χάλυβα και κατασκευή γεφυρών.

Σε εργοστάσια χάλυβα, επεξεργάζεται με ακρίβεια τις δομές H για τα πλαίσια και τις στήριξεις, εξασφαλίζοντας σταθερή συναρμολόγηση.βελτίωση της δομικής ακεραιότητας ώστε να αντέχει μακροχρόνιες φορτίεςΗ αποτελεσματικότητά του υποστηρίζει αξιόπιστα αυτούς τους κρίσιμους τομείς υποδομών.
