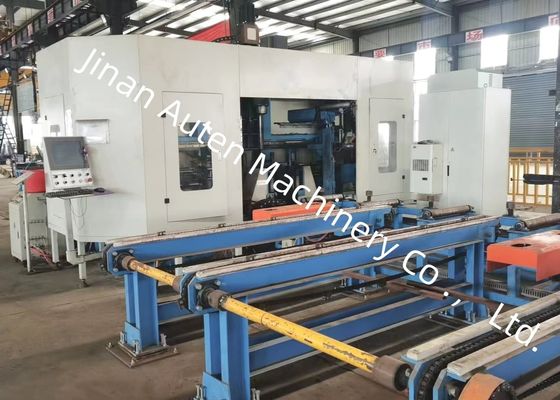

3τμχ Κύριος Άξονας CNC I Beam Διάτρηση, Διάτμηση και Μηχανή Χτυπήματος 11KW Ισχύς Κινητήρα

3τμχ Κύριο Κωνικό Άξονα CNC I Beam Μηχανή Διάτρησης, Διάτμησης και Σπειρώματος 11KW Ισχύς Κινητήρα

Χρήση εργαλειομηχανής:

Αυτή η εργαλειομηχανή είναι κυρίως σχεδιασμένη για εργασίες διάτρησης, σπειρώματος και σήμανσης σε χάλυβα σε σχήμα Η, χάλυβα καναλιού και άλλες ποικιλίες χάλυβα. Χρησιμοποιεί τρεις ατράκτους υψηλής ταχύτητας BT40, με έναν αφιερωμένο σε κάθε πρόσωπο του χάλυβα, επιτρέποντας ταυτόχρονη διάτρηση σε τρεις επιφάνειες. Το αντίστοιχο περιοδικό εργαλείων τύπου σειράς μπορεί να φιλοξενήσει έως και 4 προδιαγραφές τρυπανιών.

Προδιαγραφές:

Δομή και Διαμόρφωση Εργαλειομηχανής:

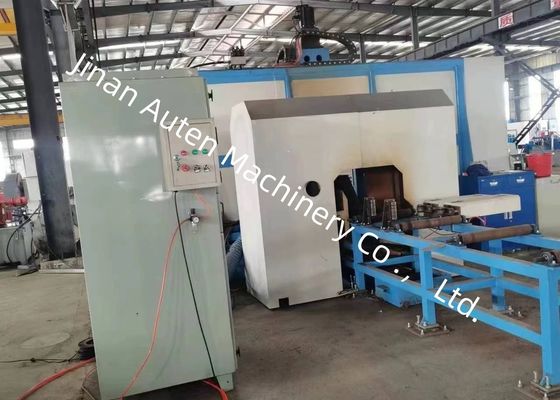

Αυτή η εργαλειομηχανή αποτελείται κυρίως από μια μονάδα διάτρησης, ένα τρόλεϊ τροφοδοσίας, ένα κανάλι τροφοδοσίας, ένα κανάλι εκφόρτισης, ένα σύστημα ψύξης, ένα υδραυλικό σύστημα, ένα πνευματικό σύστημα, ένα σύστημα λίπανσης και ένα ηλεκτρικό σύστημα, μεταξύ άλλων συστατικών μερών. Υιοθετεί μια δομή με σταθερή βάση και ένα κινητό τεμάχιο εργασίας. Αυτή η τρισδιάστατη διαμόρφωση διάτρησης προάγει την αυτοματοποιημένη παραγωγή.

1. Κανάλι Εκφόρτισης
Το κανάλι εκφόρτισης αποτελείται από ένα βραχίονα καναλιού, κυλίνδρους στήριξης και άλλα εξαρτήματα, που χρησιμεύουν για τη μεταφορά τεμαχίων εργασίας που έχουν ολοκληρώσει την επεξεργασία.

2. Σύστημα Ψύξης

Το τρυπάνι ψύχεται μέσω μιας εσωτερικής μεθόδου ψύξης ατράκτου.

3. Υδραυλικό Σύστημα
Είναι σχεδιασμένο για την παροχή ισχύος στη συσκευή σύσφιξης τεμαχίου εργασίας και στον κύλινδρο εργαλείου.

4. Πνευματικό Σύστημα
Χρησιμοποιείται για την παροχή ισχύος για τη σύσφιξη τεμαχίου εργασίας, τον αερισμό του ατράκτου και σχετικές εργασίες.

5. Σύστημα Λίπανσης
Ένας συνδυασμός κεντρικής λίπανσης και χειροκίνητης λίπανσης υιοθετείται. Μια κεντρική συσκευή λίπανσης χρησιμοποιείται για τη λίπανση συγκεκριμένων γραμμικών οδηγών και κοχλιών μολύβδου με έγκαιρο και ποσοτικό τρόπο, ενώ άλλα σημεία λίπανσης διατηρούνται μέσω χειροκίνητης λίπανσης.

6. Ηλεκτρικό Σύστημα

Το σύστημα ελέγχου της εργαλειομηχανής περιλαμβάνει έναν κεντρικό υπολογιστή, PLC και άλλα εξαρτήματα.

Μέθοδος προγραμματισμού: Τα προγράμματα επεξεργασίας δημιουργούνται με την εισαγωγή σχεδίων CAD ή παραμέτρων μηχανουργικής κατεργασίας μέσω μιας διεπαφής USB ή πληκτρολογίου. Αυτά τα προγράμματα μπορούν να αποθηκευτούν, να ανακτηθούν, να εμφανιστούν και να επικοινωνηθούν ανά πάσα στιγμή με βάση τους αριθμούς εξαρτημάτων. Η εργαλειομηχανή υποστηρίζει τόσο χειροκίνητη ρύθμιση με ανεξάρτητο έλεγχο μεμονωμένων παραμέτρων μηχανουργικής κατεργασίας όσο και αυτοματοποιημένο έλεγχο για ολόκληρη την ακολουθία επεξεργασίας.

Αυτή η εργαλειομηχανή είναι κυρίως σχεδιασμένη για εργασίες διάτρησης, σπειρώματος και σήμανσης σε χάλυβα σε σχήμα Η, χάλυβα καναλιού και μια ποικιλία άλλων τύπων χάλυβα. Μπορεί να χειριστεί τεμάχια εργασίας από χάλυβα με διάφορες προδιαγραφές, εξασφαλίζοντας ακριβή και αποτελεσματική επεξεργασία. Για παράδειγμα, σε δειγματικές επιδείξεις, μπορεί να παρουσιάσει αποτελεσματικά τις δυνατότητές της επεξεργασίας σε τυπικά δείγματα χάλυβα σε σχήμα Η με διαφορετικά πλάτη φλάντζας και πάχη ιστού, καθώς και δείγματα χάλυβα καναλιού διαφορετικών διαστάσεων. Αυτά τα εμφανιζόμενα δείγματα παρουσιάζουν σαφώς την ικανότητα της εργαλειομηχανής να επιτυγχάνει ακριβείς θέσεις οπών, ομαλά σπειρώματα και διακριτά μοτίβα σήμανσης, ενσωματώνοντας πλήρως την υψηλή ακρίβεια και την αξιοπιστία της σε πρακτικές εφαρμογές. Τέτοιες δειγματικές επιδείξεις προσφέρουν αποδείξεις για τους πελάτες για την αξιολόγηση της απόδοσης της εργαλειομηχανής και της καταλληλότητάς της για τις συγκεκριμένες απαιτήσεις επεξεργασίας τους.

Η Μηχανή Διάτρησης CNC H Beam Υψηλής Ταχύτητας εφαρμόζεται κυρίως σε εργαστήρια χαλύβδινων κατασκευών και σε έργα κατασκευής γεφυρών.

Εντός των εργαστηρίων χαλύβδινων κατασκευών, εκτελεί ακριβή επεξεργασία δοκών Η για πλαίσια και στηρίγματα, εξασφαλίζοντας σταθερή συναρμολόγηση. Στην κατασκευή γεφυρών, αναλαμβάνει διάτρηση υψηλής ακρίβειας δοκών Η, ενισχύοντας τη δομική ακεραιότητα για να αντέχει σε μακροχρόνια φορτία. Η λειτουργική της απόδοση παρέχει αξιόπιστη υποστήριξη σε αυτούς τους κρίσιμους τομείς υποδομών.
