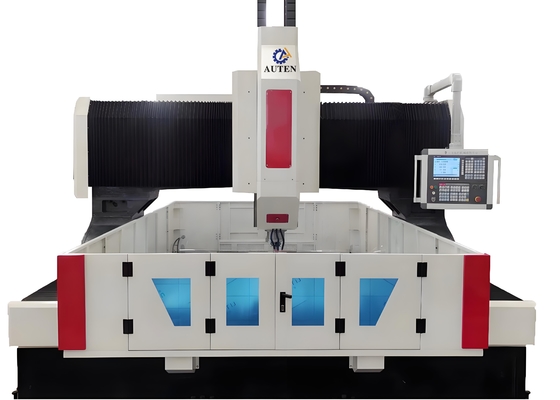

11KW / 15KW Servo Spindle Motor Power CNC Gantry τρυπάνι και φρένο μηχανή 28mm T-Slot πλάτος

Κινητήρας άξονα 11KW/15KW Servo Spindle Power CNC Gantry Drilling And Milling Machine 28mm T-Slot Width

Εφαρμογή:

Η μηχανή διάτρησης και φρεζαρίσματος CNC gantry είναι κυρίως σχεδιασμένη για τη διεξαγωγή εργασιών διάτρησης, λοξοτμήματος, κοπής σπειρώματος και φρεζαρίσματος σε πλάκες και δομικά εξαρτήματα — όπως φλάντζες, δίσκους, δακτυλίους και πλάκες — όπου το πάχος του τεμαχίου εμπίπτει στο αποτελεσματικό πεδίο επεξεργασίας του. Επιτρέπει τη διάτρηση οπών και τυφλών οπών τόσο σε εξαρτήματα από ένα υλικό όσο και σε σύνθετα υλικά. Ολόκληρη η διαδικασία μηχανικής κατεργασίας ελέγχεται ψηφιακά, εξασφαλίζοντας εξαιρετικά φιλική προς τον χρήστη λειτουργία. Αυτός ο εξοπλισμός είναι ικανός να πραγματοποιήσει αυτοματοποιημένη παραγωγή με μεγάλη ακρίβεια, προσαρμοζόμενος σε ανάγκες επεξεργασίας πολλαπλών ποικιλιών και διευκολύνοντας τη μεγάλης κλίμακας κατασκευή.

Προδιαγραφές:

Χαρακτηριστικά προϊόντος

1. Κλίνη μηχανής και πάγκος εργασίας

Η κλίνη της μηχανής υποβάλλεται πρώτα σε συγκόλληση, ακολουθούμενη από θερμική επεξεργασία ανόπτησης και επακόλουθη μηχανική κατεργασία ακριβείας. Εμφανίζει εξαιρετική δυναμική και στατική ακαμψία, διατηρώντας τη δομική σταθερότητα χωρίς παραμόρφωση. Δύο γραμμικοί οδηγοί υψηλής ακρίβειας είναι τοποθετημένοι και στις δύο πλευρές της βάσης της κλίνης, εξασφαλίζοντας ομοιόμορφη κατανομή δύναμης στους οδηγούς. Αυτός ο σχεδιασμός ενισχύει σημαντικά τη συνολική ακαμψία του εργαλειομηχανής καθώς και την αντοχή του σε εφελκυσμό και συμπίεση. Το σύστημα κίνησης υιοθετεί σερβοκινητήρες AC σε συνδυασμό με συγκροτήματα βιδών σφαιρών ακριβείας για διπλή κίνηση, επιτρέποντας στο gantry να κινείται κατά μήκος του άξονα Υ. Επιπλέον, ο πάγκος εργασίας είναι εξοπλισμένος με ένα σύστημα σύσφιξης υδραυλικού κυλίνδρου για την ασφάλιση των τεμαχίων κατά την επεξεργασία.

2. Κινητό Gantry

Το κινητό gantry είναι κατασκευασμένο από χυτοσίδηρο (HT250). Δύο γραμμικοί οδηγοί κύλισης με εξαιρετικά υψηλή φέρουσα ικανότητα είναι τοποθετημένοι στην μπροστινή πλευρά του gantry. Ένα σύνολο βιδών σφαιρών ακριβείας και ένας σερβοκινητήρας συνεργάζονται για να επιτρέψουν στην πλάκα ολίσθησης της κεφαλής ισχύος να κινείται κατά μήκος του άξονα Χ και η κεφαλή ισχύος διάτρησης είναι εγκατεστημένη στην πλάκα ολίσθησης της κεφαλής ισχύος.
Η κίνηση του gantry πραγματοποιείται μέσω ενός συνδέσμου ακριβείας: ο σερβοκινητήρας κινεί το παξιμάδι της βίδας σφαιρών για να περιστραφεί στη βίδα σφαιρών, διευκολύνοντας έτσι την κίνηση του gantry.

3. Κεφαλή ισχύος διάτρησης

Η κεφαλή ισχύος διάτρησης χρησιμοποιεί έναν ειδικό σερβοκινητήρα άξονα, ο οποίος μεταδίδει ισχύ σε έναν ειδικό άξονα ακριβείας μέσω ενός οδοντωτού συγχρονισμένου ιμάντα για την ενίσχυση της ροπής εξόδου. Ο άξονας είναι εξοπλισμένος με ιαπωνικά ρουλεμάν επαφής γωνίας διατεταγμένα σε διαμόρφωση «τέσσερα μπροστά, δύο πίσω» (έξι σειρές συνολικά), επιτρέποντας την αβαθμιαία ρύθμιση της ταχύτητας. Ένα πνευματικό σύστημα αλλαγής εργαλείων είναι ενσωματωμένο στον άξονα, εξασφαλίζοντας γρήγορη και βολική αντικατάσταση εργαλείων. Ο μηχανισμός τροφοδοσίας κινείται από έναν σερβοκινητήρα και μια βίδα σφαιρών. οι άξονες Χ και Υ υποστηρίζουν τη σύνδεση και υιοθετούν έλεγχο ημίκλειστου βρόχου, επιτρέποντας την υλοποίηση γραμμικών και κυκλικών λειτουργιών παρεμβολής. Το άκρο του άξονα διαθέτει κωνική οπή BT50 και είναι εξοπλισμένο με περιστροφικό σύνδεσμο υψηλής ταχύτητας. Υποστηρίζει λειτουργίες επεξεργασίας χρησιμοποιώντας ένα τρυπάνι U υψηλής ταχύτητας με λειτουργικότητα κεντρικής εκκένωσης νερού.

4. Αυτόματη συσκευή λίπανσης και προστατευτική συσκευή

Αυτό το εργαλειομηχανή είναι εξοπλισμένο με μια αυτόματη συσκευή λίπανσης με μερική πίεση όγκου κατασκευασμένη στην Ταϊβάν. Επιτρέπει την αυτόματη λίπανση των κινούμενων ζευγών, όπως ράγες οδηγών, βίδες μολύβδου και ράφια χωρίς νεκρές ζώνες, προστατεύοντας αποτελεσματικά τη διάρκεια ζωής του εργαλειομηχανής. Οι άξονες Χ και Υ του εργαλειομηχανής είναι εξοπλισμένοι με προστατευτικά καλύμματα προστασίας από τη σκόνη, ενώ γύρω από τον πάγκο εργασίας είναι εγκατεστημένες αδιάβροχες ασπίδες πιτσιλίσματος για την ενίσχυση της λειτουργικής προστασίας.

Η μηχανή διάτρησης και φρεζαρίσματος CNC gantry είναι ένας βιομηχανικός εξοπλισμός υψηλής απόδοσης που κατασκευάστηκε ειδικά για την επεξεργασία ακριβείας πλακών και δομικών εξαρτημάτων. Οι κύριες εφαρμογές του καλύπτουν ένα ολοκληρωμένο πεδίο λειτουργιών, συμπεριλαμβανομένης της διάτρησης, του λοξοτμήματος, της κοπής σπειρώματος και του φρεζαρίσματος. Είναι σχεδιασμένο για τεμάχια όπως φλάντζες, δίσκους, δακτυλίους και πλάκες, όπου το πάχος των τεμαχίων εμπίπτει αυστηρά στο καθορισμένο αποτελεσματικό εύρος επεξεργασίας της μηχανής.

Η μηχανή διάτρησης και φρεζαρίσματος CNC υψηλής ταχύτητας πλακών χρησιμεύει ως ένα βασικό κομμάτι εξοπλισμού σε εργαστήρια χαλύβδινων κατασκευών, έργα αιολικής ενέργειας και τομείς κατασκευής γεφυρών. Μέσα σε εργαστήρια χαλύβδινων κατασκευών, επιτρέπει ακριβείς εργασίες διάτρησης και φρεζαρίσματος σε δομικές πλάκες και συνδέσμους, θέτοντας ένα σταθερό θεμέλιο για τη στιβαρή συναρμολόγηση χαλύβδινων πλαισίων. Για εφαρμογές αιολικής ενέργειας, επεξεργάζεται πύργους και φλάντζες ανεμογεννητριών με μεγάλη ακρίβεια — κρίσιμης σημασίας για να διασφαλιστεί ότι αυτά τα εξαρτήματα μπορούν να αντέξουν σκληρές συνθήκες λειτουργίας (π.χ., ισχυρούς ανέμους, διακυμάνσεις θερμοκρασίας). Στην κατασκευή γεφυρών, χειρίζεται τη μηχανική κατεργασία δοκών και βραχιόνων, εξασφαλίζοντας σταθερές και ανθεκτικές συνδέσεις που μπορούν να αντέξουν δυναμικά φορτία κατά τη μακροχρόνια λειτουργία της γέφυρας. Η εξαιρετική λειτουργική του απόδοση παρέχει αξιόπιστη υποστήριξη για αυτούς τους κρίσιμους τομείς, οι οποίοι στηρίζουν την ανάπτυξη υποδομών και την προώθηση της καθαρής ενέργειας.
