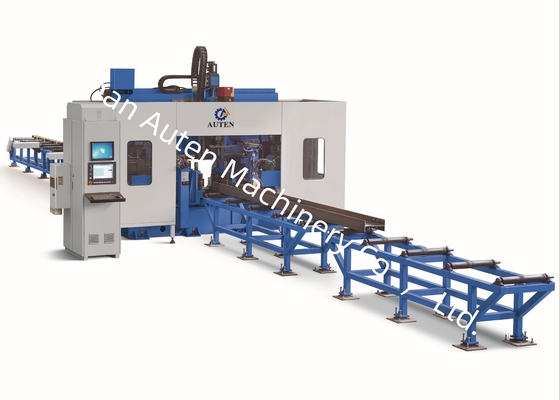

2000～13000mm Μήκος Δοκού CNC Μηχανή Διάτρησης Δοκού H 2KW Σερβοκινητήρας Τροφοδοσίας Διάτρησης

2000～13000mm Μήκος Δοκού CNC H Μηχανή Διάτρησης Δοκού 2KW Servo Motor Τροφοδοσίας Διάτρησης

Χρήση εργαλειομηχανής:

Αυτή η εργαλειομηχανή έχει σχεδιαστεί κυρίως για εργασίες διάτρησης, σπειρώματος και σήμανσης σε χαλύβδινα υλικά όπως δοκοί Η και χαλύβδινα κανάλια. Υιοθετεί τρεις ατράκτους υψηλής ταχύτητας BT40 για την εκτέλεση εργασιών διάτρησης και στις τρεις πλευρές του χάλυβα—με έναν άξονα κατανεμημένο σε κάθε πλευρά. Το αντίστοιχο παρελκόμενο εργαλείων τύπου σειράς μπορεί να φιλοξενήσει έως και 4 προδιαγραφές τρυπανιών. Διαθέτει τα χαρακτηριστικά της υψηλής απόδοσης επεξεργασίας, της υψηλής ακρίβειας, της εύκολης λειτουργίας και της ευρείας εφαρμογής.

Προδιαγραφές:

Δομή και Διαμόρφωση Εργαλειομηχανής

Αυτή η εργαλειομηχανή αποτελείται κυρίως από μια μονάδα διάτρησης, ένα τρόλεϊ τροφοδοσίας, ένα κανάλι τροφοδοσίας, ένα κανάλι εκφόρτισης, ένα σύστημα ψύξης, ένα υδραυλικό σύστημα, ένα πνευματικό σύστημα, ένα σύστημα λίπανσης, ένα ηλεκτρικό σύστημα και άλλα βασικά εξαρτήματα. Η εργαλειομηχανή υιοθετεί μια δομική σχεδίαση με σταθερή βάση και μια κινητή πλατφόρμα τεμαχίου εργασίας. Αυτή η διαμόρφωση για διάτρηση 3D διευκολύνει την εφαρμογή αυτοματοποιημένων διαδικασιών παραγωγής, ενισχύοντας την επιχειρησιακή απόδοση και τη συνέπεια.

1. Μονάδα Διάτρησης

Η μονάδα διάτρησης αποτελείται κυρίως από μια βάση, μια βάση μηχανής, μια κινητή διαφάνεια, μια κεφαλή ατράκτου, μια άνω συσκευή πίεσης, μια πλευρική συσκευή σύσφιξης και ένα παρελκόμενο εργαλείων τύπου σειράς.

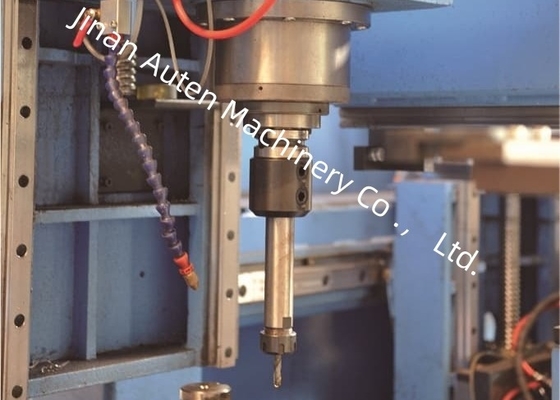

Η εργαλειομηχανή είναι εξοπλισμένη με τρεις κεφαλές ατράκτου, συγκεκριμένα την κεφαλή ατράκτου σταθερής πλευράς, την κεφαλή ατράκτου κινητής πλευράς και την κεφαλή ατράκτου άνω μονάδας. Αυτές οι κεφαλές χρησιμοποιούνται αντίστοιχα για εργασίες διάτρησης σε οριζόντια και κάθετη κατεύθυνση. Κάθε κεφαλή ατράκτου υποστηρίζει ανεξάρτητη λειτουργία και μπορεί να εκτελέσει εργασίες διάτρησης ταυτόχρονα—αυτή η δυνατότητα παράλληλης επεξεργασίας ενισχύει σημαντικά την απόδοση της παραγωγής.

2. Τρόλεϊ Τροφοδοσίας

Το τρόλεϊ τροφοδοσίας περιλαμβάνει γρανάζια, σερβοκινητήρες και χειριστές. Ο χειριστής ασφαλίζει το τεμάχιο εργασίας και κινείται από έναν σερβοκινητήρα. μέσω της κίνησης γραναζιού και κρεμαγιέρας, τροφοδοτεί το τεμάχιο εργασίας κατά την κατεύθυνση Χ. Αυτός ο σχεδιασμός εξασφαλίζει την ακρίβεια διαμήκους επεξεργασίας των εργασιών διάτρησης, θέτοντας ένα σταθερό θεμέλιο για τη συνεπή ποιότητα του τεμαχίου εργασίας.

3. Κανάλι Τροφοδοσίας

Το κανάλι τροφοδοσίας αποτελείται από ένα βραχίονα καναλιού, κυλίνδρους στήριξης, πλευρικούς κυλίνδρους τοποθέτησης, πλευρικούς μηχανισμούς ώθησης, ράφια και άλλα εξαρτήματα. Έχει σχεδιαστεί για τη μεταφορά τεμαχίων εργασίας που πρόκειται να υποβληθούν σε επεξεργασία. Ένας φωτοηλεκτρικός διακόπτης είναι τοποθετημένος στο μπροστινό άκρο του καναλιού. αυτός ο διακόπτης ανιχνεύει το μπροστινό άκρο του τεμαχίου εργασίας και προσδιορίζει την αναφορά επεξεργασίας κατεύθυνσης Χ. Οι πλευρικοί κύλινδροι τοποθέτησης εκτελούν χονδροειδή τοποθέτηση του τεμαχίου εργασίας κατά την κατεύθυνση Υ, ενώ οι πλευρικοί μηχανισμοί ώθησης πιέζουν το τεμάχιο εργασίας προς τους πλευρικούς κυλίνδρους τοποθέτησης για να εξασφαλίσουν σταθερή τοποθέτηση.

Αυτή η εργαλειομηχανή έχει σχεδιαστεί κυρίως για εργασίες διάτρησης, σπειρώματος και σήμανσης σε δοκούς Η, χαλύβδινα κανάλια και μια ποικιλία άλλων χαλύβδινων τεμαχίων εργασίας. Είναι ικανή να επεξεργάζεται χαλύβδινα εξαρτήματα με διάφορες προδιαγραφές, εξασφαλίζοντας τόσο υψηλή ακρίβεια όσο και επιχειρησιακή απόδοση καθ' όλη τη διάρκεια της διαδικασίας.

Σε δείγματα επιδείξεων, για παράδειγμα, η εργαλειομηχανή μπορεί να παρουσιάσει αποτελεσματικά τις δυνατότητες επεξεργασίας της σε τυπικά δείγματα δοκών Η (με διαφορετικά πλάτη φλάντζας και πάχη ιστού) καθώς και σε δείγματα χαλύβδινων καναλιών διαφορετικών διαστάσεων. Αυτά τα εμφανιζόμενα δείγματα καταδεικνύουν σαφώς την ικανότητα της εργαλειομηχανής να επιτυγχάνει ακριβή τοποθέτηση οπών, ομαλά σπειρώματα και διακριτά μοτίβα σήμανσης—αντικατοπτρίζοντας πλήρως την υψηλή ακρίβεια και την αξιοπιστία της σε πραγματικά σενάρια εφαρμογής.

Η Μηχανή Διάτρησης Δοκού CNC Υψηλής Ταχύτητας Η εφαρμόζεται κυρίως σε εργαστήρια χαλύβδινων κατασκευών και σε έργα κατασκευής γεφυρών. Μέσα σε εργαστήρια χαλύβδινων κατασκευών, εκτελεί επεξεργασία ακριβείας σε δοκούς Η που χρησιμοποιούνται για πλαίσια και υποστηρικτικές κατασκευές, θέτοντας ένα σταθερό θεμέλιο για τη σταθερή συναρμολόγηση. Σε σενάρια κατασκευής γεφυρών, πραγματοποιεί εργασίες διάτρησης υψηλής ακρίβειας σε δοκούς Η, γεγονός που βοηθά στην ενίσχυση της δομικής ακεραιότητας για να αντέχει σε μακροχρόνια φορτία. Η υψηλή επιχειρησιακή της απόδοση παρέχει αξιόπιστη υποστήριξη για αυτούς τους κρίσιμους τομείς υποδομών.
