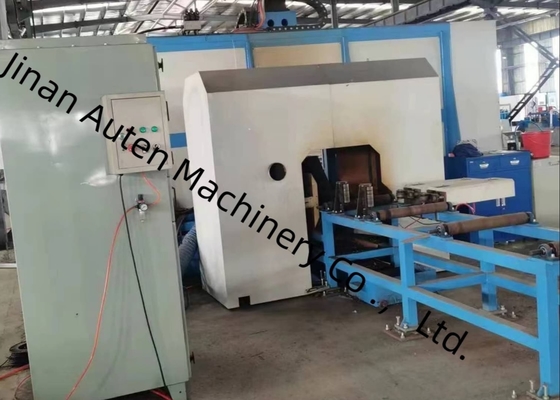

700×500mm Πλάτος X Ύψος 3D CNC Μηχανή Διάτρησης και Κοπής Δοκών H φ5～φ30 mm Διάμετρος Οπής

700×500mm Πλάτος X Ύψος 3D CNC H Beam Drilling Tapping Machine φ5～φ30 mm Διάμετρος οπής

Βιομηχανία εφαρμογής:

Αυτό το εργαλειομηχανή είναι ειδικά σχεδιασμένο για εργασίες διάτρησης σε χάλυβα σε σχήμα Η. Χρησιμοποιεί τρεις ατράκτους διάτρησης υψηλής ταχύτητας ακριβείας για να εκτελέσει διάτρηση τεμαχίων, διαθέτοντας υψηλή ακρίβεια μηχανουργικής κατεργασίας και εύκολη λειτουργία. Ως ένα απαραίτητο κομμάτι εξοπλισμού υψηλής απόδοσης στη βιομηχανία χαλύβδινων κατασκευών, εφαρμόζεται ευρέως στην κατασκευή, τη μηχανική γεφυρών, τους πύργους, τις δομές πλέγματος και άλλους συναφείς τομείς.

Προδιαγραφές:

Στοιχεία της γραμμής μηχανής διάτρησης CNC

Η γραμμή μηχανής διάτρησης CNC αποτελείται κυρίως από βασικά εξαρτήματα, όπως ένα κύριο σώμα μηχανής, ένα σύστημα τροφοδοσίας CNC, έναν μεταφορέα εξόδου, ένα σύστημα ψύξης, ένα υδραυλικό σύστημα, ένα πνευματικό σύστημα, ένα σύστημα λίπανσης, ένα ηλεκτρικό σύστημα και ένα καρότσι απορριμμάτων. Η γραμμή παραγωγής υιοθετεί μια σταθερή δομή κλίνης σε συνδυασμό με μια κινητή δομή μεταφοράς τεμαχίων. Η λειτουργικότητα 3D διάτρησης που επιτρέπει αυτός ο δομικός σχεδιασμός διευκολύνει την εφαρμογή αυτοματοποιημένων διαδικασιών παραγωγής, υποστηρίζοντας αποτελεσματικές και συνεπείς λειτουργίες κατασκευής.

1. Κύριο σώμα μηχανής

Το κύριο σώμα της μηχανής αποτελείται κυρίως από μια βάση, μια κλίνη, ένα κινητό συρόμενο τραπέζι, ένα κεφαλή, μια άνω συσκευή πίεσης, μια πλευρική συσκευή πίεσης και μια γεμιστήρα εργαλείων τύπου σειράς. Η κλίνη διαθέτει εξαιρετική ακαμψία και σταθερότητα, επιτρέποντάς της να αντέχει τα φορτία και τους κραδασμούς που δημιουργούνται κατά τη διάρκεια των διαδικασιών μηχανουργικής κατεργασίας υψηλής ταχύτητας. Αυτή η δομική απόδοση εξασφαλίζει τη διατήρηση της ακρίβειας μηχανουργικής κατεργασίας του εργαλειομηχανής καθ' όλη τη διάρκεια των εργασιών.

2. Μεταφορέας τροφοδοσίας

Ο μεταφορέας τροφοδοσίας αποτελείται από μια υποστήριξη μεταφορέα, κυλίνδρους στήριξης, πλευρικούς κυλίνδρους τοποθέτησης, μια πλευρική συσκευή ώθησης και ένα ράφι, μεταξύ άλλων εξαρτημάτων. Το κανάλι τροφοδοσίας του μεταφορέα έχει σχεδιαστεί για τη μεταφορά τεμαχίων προς επεξεργασία. Ένας φωτοηλεκτρικός διακόπτης είναι εγκατεστημένος στο μπροστινό άκρο του καναλιού τροφοδοσίας για την ανίχνευση του μπροστινού άκρου του τεμαχίου, προσδιορίζοντας έτσι το σημείο αναφοράς επεξεργασίας κατεύθυνσης Χ. Η πλευρική συσκευή ώθησης σφίγγει σφιχτά το τεμάχιο και το πιέζει στους πλευρικούς κυλίνδρους τοποθέτησης, επιτρέποντας την πρόχειρη τοποθέτηση του τεμαχίου στην κατεύθυνση Υ.

3. Αμαξίδιο NC τροφοδοσίας

Το αμαξίδιο NC τροφοδοσίας αποτελείται από γρανάζια, σερβοκινητήρες και χειριστές. Ο χειριστής διαθέτει εξαιρετική ακαμψία και σταθερότητα και είναι ικανός να ανυψώνει και να χαμηλώνει αυτόματα σύμφωνα με τις προδιαγραφές του προφίλ, καθώς και να σφίγγει αυτόματα το τεμάχιο. Αφού ο χειριστής σφίξει το τεμάχιο, το αμαξίδιο κινείται από τον σερβοκινητήρα. υπό τη μετάδοση του μηχανισμού ράφι και πινιόν, το τεμάχιο τροφοδοτείται στην κατεύθυνση Χ—αυτό εξασφαλίζει την κατά μήκος ακρίβεια μηχανουργικής κατεργασίας της διαδικασίας διάτρησης.

Αυτό το εργαλειομηχανή είναι ειδικά σχεδιασμένο για εργασίες διάτρησης, χάραξης σπειρώματος και σήμανσης σε δοκούς Η, χάλυβα καναλιού και μια σειρά άλλων χαλύβδινων τεμαχίων. Υποστηρίζει την επεξεργασία χαλύβδινων εξαρτημάτων με ποικίλες προδιαγραφές, διασφαλίζοντας παράλληλα υψηλή ακρίβεια και λειτουργική απόδοση καθ' όλη τη διάρκεια του κύκλου επεξεργασίας. Σε συνεδρίες επίδειξης δειγμάτων, για παράδειγμα, το εργαλειομηχανή μπορεί να επιδείξει αποτελεσματικά τις δυνατότητες επεξεργασίας του χρησιμοποιώντας τυπικά δείγματα δοκών Η (με διαφορετικά πλάτη φλάντζας και πάχη ιστού) και δείγματα χάλυβα καναλιού διαφορετικών διαστάσεων. Αυτά τα εμφανιζόμενα δείγματα απεικονίζουν σαφώς την ικανότητα του εργαλειομηχανής να επιτυγχάνει ακριβή τοποθέτηση οπών, ομαλά σπειρώματα και διακριτά μοτίβα σήμανσης—αντικατοπτρίζοντας πλήρως την υψηλή ακρίβεια και την αξιοπιστία του σε πρακτικά σενάρια εφαρμογής.

Η μηχανή διάτρησης CNC H Beam High Speed αναπτύσσεται κυρίως σε εργαστήρια χαλύβδινων κατασκευών και έργα κατασκευής γεφυρών. Εντός των εργαστηρίων χαλύβδινων κατασκευών, πραγματοποιεί επεξεργασία ακριβείας σε δοκούς Η που χρησιμοποιούνται για πλαίσια και δομές στήριξης, θέτοντας ένα σταθερό θεμέλιο για τη σταθερή συναρμολόγηση χαλύβδινων κατασκευών. Σε σενάρια κατασκευής γεφυρών, εκτελεί εργασίες διάτρησης υψηλής ακρίβειας σε δοκούς Η—αυτό συμβάλλει στην ενίσχυση της δομικής ακεραιότητας των γεφυρών, επιτρέποντάς τους να αντέχουν μακροχρόνια φορτία. Η υψηλή λειτουργική του απόδοση παρέχει αξιόπιστη τεχνική υποστήριξη για αυτούς τους κρίσιμους τομείς υποδομών, διασφαλίζοντας την ομαλή πρόοδο της εκτέλεσης του έργου.
