2000～12000mm Εύρος Μήκους Πρώτης Ύλης Δραπανομηχανή Διάτρησης Δοκού 3D Channel 11KW Ισχύς Κινητήρα Ατράκτου

2000～12000mm Εύρος Μήκους Πρώτης Ύλης Μηχανή Διάτρησης Δοκών 3D Channel 11KW Ισχύς Κινητήρα Ατράκτου

Σκοπός της γραμμής παραγωγής:

Αυτή η γραμμή παραγωγής έχει σχεδιαστεί κυρίως για την εκτέλεση εργασιών διάτρησης, σήμανσης και φρεζαρίσματος σε διαμορφωμένο χάλυβα (συμπεριλαμβανομένων δοκών Η και χάλυβα καναλιού)—βασικά υλικά που χρησιμοποιούνται εκτενώς στην κατασκευή χαλύβδινων κατασκευών, τη μηχανική γεφυρών και την κατασκευή βαρέως εξοπλισμού. Έχει σχεδιαστεί ειδικά για την εκτέλεση αυτών των βασικών εργασιών επεξεργασίας με μεγάλη ακρίβεια, διασφαλίζοντας ότι ο τελικός διαμορφωμένος χάλυβας συμμορφώνεται με τα αυστηρά διαστατικά και δομικά πρότυπα που απαιτούνται για βιομηχανικές εφαρμογές.

ΚύριαΠροδιαγραφές:

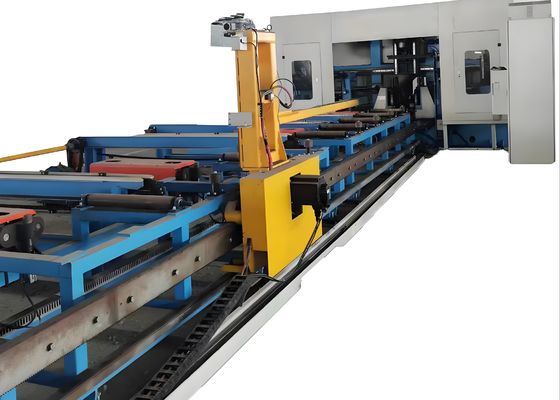

1. Τρισδιάστατο τρόλεϊ τροφοδοσίας διάτρησης
Αυτό το εξάρτημα αποτελείται από γρανάζια, σερβοκινητήρες και χειριστές. Ο χειριστής διαθέτει εξαιρετική ακαμψία και σταθερότητα και είναι ικανός να ανυψώνει και να χαμηλώνει αυτόματα σύμφωνα με τις προδιαγραφές του προφίλ, καθώς και να σφίγγει αυτόματα τα τεμάχια. Αφού ο χειριστής σφίξει ένα τεμάχιο, κινείται από τον σερβοκινητήρα. Υπό τη μετάδοση του μηχανισμού ράγας και πινιόν, το τεμάχιο τροφοδοτείται στην κατεύθυνση Χ—διασφαλίζοντας αποτελεσματικά την ακρίβεια διαμήκους επεξεργασίας των εργασιών διάτρησης.

2. Τρισδιάστατος κεντρικός μηχανισμός διάτρησης
Ο κεντρικός μηχανισμός διάτρησης αποτελείται κυρίως από μια βάση, ένα κρεβάτι, μια κινητή διαφάνεια, ένα κουτί ατράκτου, μια πάνω συσκευή πίεσης, μια πλευρική συσκευή σύσφιξης και ένα γεμιστήρα εργαλείων τύπου σειράς. Το κρεβάτι παρουσιάζει εξαιρετική ακαμψία και σταθερότητα, επιτρέποντάς του να αντέχει το φορτίο και τη δόνηση που δημιουργούνται κατά την επεξεργασία υψηλής ταχύτητας. Αυτή η δομική απόδοση διασφαλίζει αποτελεσματικά την ακρίβεια μηχανουργικής κατεργασίας του εργαλειομηχανής καθ' όλη τη διάρκεια της συνεχούς λειτουργίας.

2. Τρισδιάστατος κεντρικός μηχανισμός διάτρησης (Διάταξη κουτιού ατράκτου)
Ο κεντρικός μηχανισμός διάτρησης είναι εξοπλισμένος με 3 κουτιά ατράκτου, δηλαδή το κουτί ατράκτου σταθερής πλευράς, το κουτί ατράκτου κινητής πλευράς και το κουτί ατράκτου άνω μονάδας, τα οποία χρησιμοποιούνται για οριζόντιες και κάθετες εργασίες διάτρησης αντίστοιχα. Κάθε κουτί ατράκτου μπορεί να λειτουργήσει ανεξάρτητα ή να εκτελέσει εργασίες διάτρησης ταυτόχρονα—αυτή η διαμόρφωση ενισχύει σημαντικά την αποδοτικότητα της παραγωγής. Κάθε κουτί ατράκτου είναι εξοπλισμένο με ένα σετ μηχανικών ατράκτων υψηλής ταχύτητας BT40. ο αντίστοιχος γεμιστήρας εργαλείων τύπου σειράς μπορεί να φιλοξενήσει έως και 4 τρυπάνια διαφορετικών διαμέτρων (όταν δεν είναι τοποθετημένο εργαλείο στον άτρακτο), επιτρέποντας την αυτόματη μηχανουργική κατεργασία 4 διαφορετικών διαμέτρων οπών σε έναν μόνο κύκλο σύσφιξης τεμαχίου.

Οι τρεις μονάδες κουτιού ατράκτου είναι τοποθετημένες στην πλευρά του κρεβατιού. Κάθε μονάδα κουτιού ατράκτου κινείται από δύο σετ σερβοκινητήρων για την πραγματοποίηση της οριζόντιας και κάθετης κίνησης του κουτιού ατράκτου—αυτή η κίνηση τροφοδοτείται από μια βίδα σφαιρών και καθοδηγείται από έναν οδηγό κύλισης ακριβείας, εξασφαλίζοντας σταθερή και ακριβή τοποθέτηση. Κατά τη διάρκεια της διαδικασίας διάτρησης, αυτός ο εξοπλισμός εφαρμόζει δύναμη πίεσης στο τεμάχιο σε δύο κατευθύνσεις. Ένας μηχανισμός πίεσης που κινείται με κύλινδρο είναι διατεταγμένος πάνω από το τεμάχιο για να πιέζει το τεμάχιο στους οριζόντιους κυλίνδρους στήριξης. επιπλέον, ένας μηχανισμός πίεσης που κινείται με κύλινδρο είναι εγκατεστημένος στο πλάι για να εφαρμόζει πλευρική δύναμη πίεσης στο τεμάχιο, ασφαλίζοντας αποτελεσματικά το τεμάχιο κατά τη διάρκεια της μηχανουργικής κατεργασίας.

Σε συνεδρίες επίδειξης δειγμάτων, για παράδειγμα, η εργαλειομηχανή μπορεί να επιδείξει αποτελεσματικά τις δυνατότητές της μηχανουργικής κατεργασίας μέσω τυπικών δειγμάτων δοκών Η (με διαφορετικά πλάτη φλάντζας και πάχη ιστού) και δειγμάτων χάλυβα καναλιού διαφορετικών διαστάσεων. Αυτά τα εμφανιζόμενα δείγματα απεικονίζουν σαφώς την ικανότητα της εργαλειομηχανής να επιτυγχάνει ακριβή τοποθέτηση οπών, ομαλά σπειρώματα και διακριτά μοτίβα σήμανσης—αντικατοπτρίζοντας πλήρως την υψηλή ακρίβεια και την αξιοπιστία της σε πρακτικά σενάρια εφαρμογής.

Η μηχανή διάτρησης δοκών CNC υψηλής ταχύτητας χρησιμοποιείται κυρίως σε εργαστήρια χαλύβδινων κατασκευών και έργα κατασκευής γεφυρών. Μέσα σε εργαστήρια χαλύβδινων κατασκευών, εκτελεί μηχανουργική κατεργασία ακριβείας σε δοκούς Η που εφαρμόζονται σε πλαίσια και υποστηρικτικές κατασκευές, θέτοντας έτσι ένα σταθερό θεμέλιο για τη σταθερή συναρμολόγηση χαλύβδινων κατασκευών. Σε σενάρια κατασκευής γεφυρών, εκτελεί εργασίες διάτρησης υψηλής ακρίβειας σε δοκούς Η—αυτό βοηθά στη βελτίωση της δομικής ακεραιότητας των γεφυρών, επιτρέποντάς τους να φέρουν μακροχρόνια φορτία. Η υψηλή λειτουργική της απόδοση παρέχει αξιόπιστη τεχνική υποστήριξη για αυτούς τους κρίσιμους τομείς υποδομών, διασφαλίζοντας την ομαλή εξέλιξη της εκτέλεσης του έργου.
