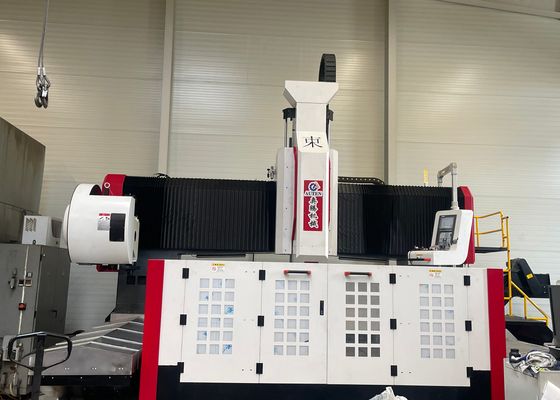

2500x2500mm Μέγεθος του εργασιακού μεριδίου CNC Plate Drilling And Milling Machine 30mm Max.Tapping διάμετρος
Εφαρμογή:
Ο εξοπλισμός αυτός χρησιμοποιείται για την τρύπαση, το τρυπάνι, την απόκλιση και τη φρέσκια των πλακών/δομικών στοιχείων.,Μπορεί να πραγματοποιήσει την τρύπαση τρυπών και τυφλών τρυπών τόσο σε μονοϋλικά στοιχεία όσο και σε σύνθετα υλικά.
Προδιαγραφές:
| Μέγεθος του εργασιακού τμήματος |
LxW |
2500x2500 χιλιοστά |
| Εργασιακό πάγκο |
πλάτος τσουλήθρου |
28 χιλιοστά |
| Κεφαλή ισχύος γεώτρησης |
Τι ώρα; |
1 |
| Σπονδυλικός σπινθήρας |
BT1 χημικό προϊόν |
| Μέγιστη διάμετρος τρυπών |
100 χιλιοστά
(Καρβίδιο πυρήνα bit)
|
| Φ80 mm (τρύπα U) |
| Μέγιστο πάχος |
≤ 180 mm |
| Μέγιστη διάμετρος. |
M30 mm |
| Ταχύτητα σπινδέλου |
30~3000 στροφές/δευτερόλεπτο |
| Δύναμη κινητήρα σφαιριού σερβο |
30kW |
| Απόσταση από το κάτω άκρο του σπινδέλου έως το τραπέζι εργασίας |
200-600 χιλιοστά |
|
Πλευρική κίνηση της κεφαλής ισχύος
(άξονας Χ)
|
Μέγιστη οριζόντια κίνηση |
2500 χιλιοστά |
| Ταχύτητα πλευρικής κίνησης |
0 ~ 8 m/min |
| Δύναμη κινητήρα σερβοκινητήρα για πλευρική κίνηση/τροπή |
4.5kW/25Nm |
| Η διαμήκη κίνηση του γάντρια (άξονας Y) |
Μαξ. στροφή τροφοδότησης |
2500 χιλιοστά |
| Ταχύτητα κίνησης τροφής |
0 ~ 8 m/min |
| Δύναμη τροφοδοσίας σεροκινητήρα/τροπή |
2x4,5 kW/25Nm |
| Βιότοπη κίνηση τροφοδοσίας (άξονας Z) |
Μαξ. εγκεφαλικό επεισόδιο |
600 χιλιοστά |
| Ταχύτητα κίνησης |
0 ~ 5 m/min |
| Δύναμη κινητήρα σερβοκινητήρα / ροπή |
4.5kW/25Nm |
| Ακριβότητα θέσης σε τρεις άξονες |
Χ/Υ |
≤ 0,05 mm/1000 mm |
| Ακριβότητα επαναλαμβανόμενης τοποθέτησης σε τρεις άξονες |
Χ/Υ |
≤ 0,03 mm/1000 mm |
| Πνευματικό σύστημα |
Πίεση παροχής συμπιεσμένου αέρα |
≥ 0,4MPa |
| Μεταφορέας θραύσης και ψύξη |
Αριθμός μεταφορέων κομματιών |
2 |
| Ταχύτητα αφαίρεσης των τσιπ |
1m/min |
| Δύναμη κινητήρα μεταφορέα τσιπ |
2X0,75kW |
| Μέθοδος ψύξης |
Εσωτερική ψύξη (70bar) + εξωτερική ψύξη |
| Αυτόματο σύστημα λίπανσης |
Πίεση λίπανσης |
2MPa |
| Ποσότητα γεμίσματος με λάδι στο σημείο λίπανσης |
0.1 ml |
| Κύκλος λίπανσης |
6-10 λεπτά |
|
Ηλεκτρικό σύστημα
|
Σύστημα CNC |
Siemens 828D |
| Αριθμός αξόνων CNC |
3 |
| Ανταλλακτικός εργαλείων |
Τύπος δίσκου |
24 θέσεις εργαλείων |
| Συνολικό μέγεθος |
LxWxH |
6000x4300x2700 mm
|
Δομή μηχανής:
Το κρεβάτι της μηχανής υιοθετεί δομή χύτευσης, η οποία αποτελείται κυρίως από ένα τραπέζι εργασίας, ένα κινητό γκαράζ, μια κινητή έλικα, μια κεφαλή ισχύος τρυπανισμού και άλεσης, μια συσκευή αυτόματης λίπανσης,Προστατευτική διάταξη, μια συσκευή ψύξης κυκλοφορίας, ένα σύστημα ψηφιακού ελέγχου και ένα ηλεκτρικό σύστημα.και οδηγείται από ζεύγη βιδών με ακρίβεια νηφάλιο, παρέχοντας στην μηχανή εργαλείο υψηλή ακρίβεια θέσης και επαναλαμβανόμενη ακρίβεια θέσης.
1. κρεβάτι και γραφείο

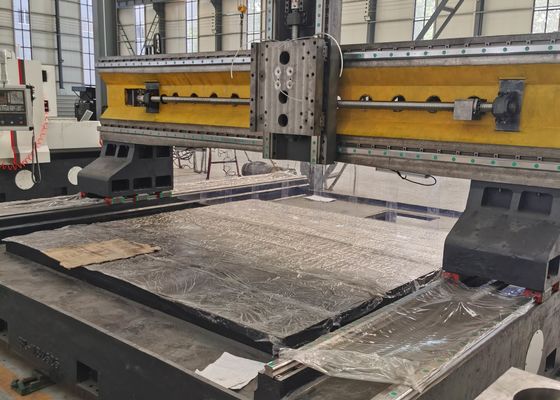

Το κρεβάτι είναι ένα τετράγωνο σωλήνα συγκολλημένο στοιχείο. Πριν από την επεξεργασία, υποβάλλεται σε επίδραση υψηλής θερμοκρασίας.∆ιασφαλίζεται η μακροχρόνια σταθερότητα της ακρίβειας του εργαλείουΟ πάγκος εργασίας αποτελείται από ολοκληρωμένο χύτευμα από γκρι σίδηρο (HT250), το οποίο υποβάλλεται σε τελική επεξεργασία μετά από δευτερογενή επεξεργασία αναψύξης και γήρανσης.Διαθέτει εξαιρετική δυναμική και στατική ακαμψία χωρίς κίνδυνο παραμόρφωσηςΗ επιφάνεια του τραπεζιού εργασίας είναι εξοπλισμένη με καλά διατεταγμένες τρύπες Τ για τη σύσφιξη του εργασιακού μεριδίου.
Δύο σειρές γραμμικών οδηγών υψηλής ακρίβειας τοποθετούνται και στις δύο πλευρές της βάσης του κρεβατιού,Επιτρέπει την ομοιόμορφη κατανομή της δύναμης στους οδηγούς και βελτιώνει σημαντικά την ακαμψία της μηχανής εργαλείου, καθώς και την αντοχή σε έλξη και συμπίεσηΤο σύστημα κίνησης υιοθετεί έναν κινητήρα servo AC και ένα ζευγάρι βίδες μπάλας ακριβείας για να οδηγήσει την κίνηση του κιβωτίου κατά μήκος του άξονα Y. Τα ρυθμιζόμενα μπουλόνια κατανέμονται στην κάτω επιφάνεια του κρεβατιού,διευκόλυνση της εύκολης ρύθμισης του επιπέδου του κρεβατιού και του τραπεζιού εργασίας.
2Κινητή Πύλη
Η κινητή βρύση είναι από χυτοσίδηρο γκρίζου χρώματος (HT250).Ένα σύνολο από ζευγάρι βίδες μπάλα ακρίβειας και ένα κινητήρα servo επιτρέπουν στην πλάκα διαδρόμου της κεφαλής ισχύος να κινηθεί κατά μήκος του άξονα X, και οι κεφαλές ισχύος γεώτρησης τοποθετούνται στην πλάκα διαδρόμου της κεφαλής ισχύος.Η κίνηση gantry ς επιτυγχάνεται από τον κινητήρα servo που οδηγεί την περιστροφή του καρυδιού μπάλα στην βίδα μπάλα μέσω μιας σύνδεσης ακρίβειας.
Η μηχανή τρυπήματος και φρένασης με πύργο CNC είναι βιομηχανική συσκευή υψηλών επιδόσεων που έχει σχεδιαστεί ειδικά για την επεξεργασία ακριβείας συστατικών του τύπου πλάκας και δομικών εξαρτημάτων.Αυτό το εξοπλισμό είναι προσαρμοσμένο για την επεξεργασία των εργαστηρίων, συμπεριλαμβανομένων των φλάντζωνΗ μέτρηση αυτή πρέπει να πραγματοποιείται με τη βοήθεια των μηχανών που χρησιμοποιούνται για την επεξεργασία των μετρητών, των δίσκων, των δακτυλίων και των πλάκων, με την προϋπόθεση ότι το πάχος των μετρητών πληροί πλήρως το εύρος αποτελεσματικής επεξεργασίας που καθορίζεται από το μηχάνημα.
Στα εργοστάσια χάλυβα, ο εξοπλισμός εκτελεί ακριβή γεωτρήσεις και φρέζα σε δομικές πλάκες και συνδέσμους, θέτοντας μια σταθερή βάση για σταθερή συναρμολόγηση ατσάλινου πλαισίου.Η τεχνολογία αυτή χρησιμοποιείται για την επεξεργασία των πύργων αιολικών ανεμογεννητριών και των φλάντζων, η οποία είναι ζωτικής σημασίας για τη διασφάλιση της αντοχής των κατασκευαστικών στοιχείων αυτών σε σκληρές συνθήκες.Για την κατασκευή γεφυρών, η μηχανή μηχανώνει τις ράβδους και τις ράβδους των γεφυρών, εξασφαλίζοντας σταθερότητα, σταθερότητα και σταθερότητα.ανθεκτικές συνδέσεις που αντέχουν δυναμικά φορτία καθ' όλη τη διάρκεια της μακράς ζωής της γέφυρας.
