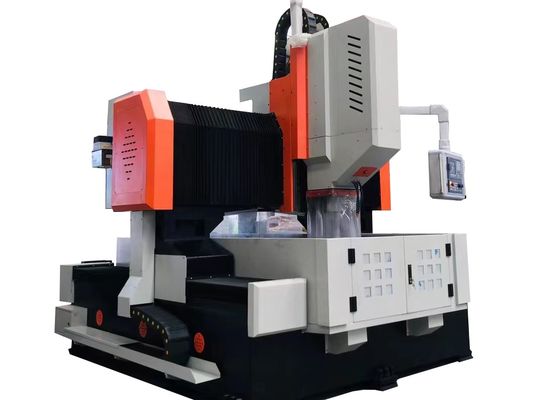

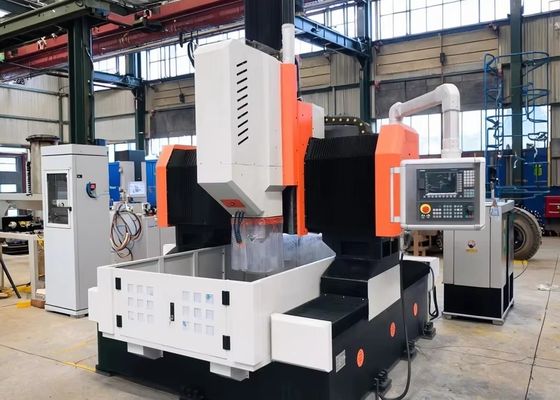

50 mm μέγιστη διάμετρος τρυπών CNC φλάντζας τρυπών και φρεναρίσματος 3.2x2.2x2.2m συνολικό μέγεθος
Εφαρμογή:
Το μηχάνημα τρύπησης και άλεσης CNC πλάκας και φύλλου μεταλλικού είναι κυρίως σχεδιασμένο για την επεξεργασία φύλλων σωλήνων, φλάντζων, εδρών ρουλεμάν, ανταλλακτών θερμότητας και άλλων εξαρτημάτων,που εξυπηρετούν βιομηχανίες όπως η πετροχημική μηχανικήΥποστηρίζει τις εργασίες γεώτρησης υψηλής ταχύτητας με χρήση τρυπών καρβιδίου με εσωτερικά συστήματα ψύξης ή, εναλλακτικά,Μετρητές για την παραγωγή ηλεκτρικής ενέργειας από ηλεκτρική ενέργειαΟ εξοπλισμός αυτός ενσωματώνει μια ποικιλία βασικών λειτουργιών, συμπεριλαμβανομένης της γεώτρησης, της διατριβής, της απόκρυψης, της άλεσης και της γεώτρησης, για την κάλυψη των ολοκληρωμένων αναγκών επεξεργασίας.προσφέρει προαιρετική αυτόματη κεφαλή σφινδάλου δεξιάς γωνίας, η οποία διευκολύνει τις διαδικασίες πλευρικής γεώτρησης, πλευρικής απόκλισης και πλευρικής αλεύρισης για αυξημένη λειτουργική ευελιξία.
Προδιαγραφές:
| Σχήμα |
PHD1010 |
PHD2016 |
PHD2020 |
PHD3030 |
PHD4080 |
| Μέγεθος του εργασιακού τμήματος |
LxW (mm) |
1000x1000 |
2000x1600 |
2000x2000 |
3000x3000 |
4000x8000 |
| πλάτος τρύπας σε Τ του τραπεζιού εργασίας (mm) |
28 |
28 |
28 |
28 |
28 |
| Κεφαλή ισχύος γεώτρησης |
Τι ώρα; |
1 |
1 |
1 |
1 ή 2 |
1 ή 2 |
| Σπονδυλικός σπινθήρας |
BT2ορισμός |
BT1 χημικό προϊόν |
BT1 χημικό προϊόν |
BT1 χημικό προϊόν |
BT1 χημικό προϊόν |
| Μέγιστη διάμετρος γεώτρησης (mm) |
Φ50 |
Φ60 |
Φ80 |
Φ90 |
Φ90 |
| Μέγιστο πάχος (mm) |
≤ 180 |
≤ 180 |
≤ 250 |
≤ 300 |
≤ 300 |
| Διάμετρος απόσβεσης |
M3-M20 |
M3-M25 |
M3-M30 |
M3-M36 |
M3-M36 |
| Ταχύτητα σπινθήρα (r/min) |
30~3000 |
30~3000 |
30~3000 |
30~3000 |
30~3000 |
| Δύναμη κινητήρα στρογγυλοβομβίδας σερβοβομβίδας (kW) |
11 |
Επιστήμη, 8/8 |
22/30 |
22/30/37 |
22/30/37 |
| Πλευρική κίνηση της κεφαλής ισχύος (άξονας Χ) |
Μέγιστη οριζόντια στροφή (mm) |
1000 |
1600 |
2000 |
3000 |
4000 |
| Ταχύτητα πλευρικής κίνησης (r/min) |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 6 |
| Δύναμη κινητήρα σερβοκινητήρα για πλευρική κίνηση (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
|
Η διαμήκη κίνηση του γάντρια (άξονας Y)
|
Μέγιστη στροφή τροφοδοσίας (mm) |
1000 |
2000 |
2000 |
3000 |
8000 |
| Ταχύτητα κίνησης τροφής (m/min) |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 6 |
| Δύναμη τροφοδοτικού σερβοκινητήρα (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6/5.5 |
| Βιότοπη κίνηση τροφοδοσίας (άξονας Z) |
Μέγιστη στροφή (mm) |
400 |
400 |
800 |
1000 |
1400 |
| Ταχύτητα κίνησης (m/min) |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 4 |
| Δύναμη κινητήρα σερβοκινητήρα (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
| Ακριβότητα θέσης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,02/1000 |
±0,02/1000 |
±0,015/1000 |
±0,015/1000 |
±0,015/1000 |
| Ακριβότητα επαναλαμβανόμενης τοποθέτησης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,01/1000 |
±0,01/1000 |
±0,01/1000 |
±0,01/1000 |
±0,01/1000 |
| Ηλεκτρικό σύστημα |
Σύστημα CNC |
FAGOR/ KND/ GSK |
| Ανταλλακτικός εργαλείων |
Τύπος δίσκου (προαιρετικός) |
24 θέσεις εργαλείων |
| Συνολικό μέγεθος |
LxWxH (m) |
3.2x2.2x2.2 |
4.4x3.2x2.7 |
5.3x3.8x2.7 |
6.6x4.9x2.9 |
13x6,9x6.2 |
Χαρακτηριστικά του προϊόντος
1Το τραπέζι εργασίας είναι εξοπλισμένο με πολλαπλές οριζόντιες τρύπες σε Τ, ειδικά σχεδιασμένες για τη ρύθμιση των συσκευών και των πλακών κατά τη διάρκεια της λειτουργίας.Μια προαιρετική συσκευή συμπίεσης τεσσάρων σαγόνων αυτοκεντρωτικής γροθιάς είναι διαθέσιμη, η οποία βελτιώνει σημαντικά την αποδοτικότητα της παραγωγής κατά την επεξεργασία των εξαρτημάτων των παρτίδων.
2Ο εξοπλισμός είναι εξοπλισμένος είτε με το γερμανικό σύστημα CNC, είτε με το ισπανικό σύστημα FAGOR CNC, είτε με το κινεζικό σύστημα KND.εξορθολογισμός του προγραμματισμούΗ διεπαφή χρήστη ενσωματώνει αντιστάθμιση σφαλμάτων, λειτουργίες αυτόματου συναγερμού και διαισθητικές δυνατότητες αλληλεπίδρασης ανθρώπου-μηχανής.Οι θέσεις τρυπών του εργαστηρίου μπορούν να εισαχθούν μέσω πληκτρολογίουΟι λειτουργίες προεξέτασης και επαλήθευσης πριν από τη γεώτρηση βελτιώνουν περαιτέρω τη λειτουργική ευκολία και την ακρίβεια.
3Το μηχάνημα τρύπησης και άλεσης με CNC είναι εξοπλισμένο με αυτόματο μεταφορέα τσιπ και αυτόματο σύστημα λίπανσης.Η διαμόρφωση ψύξης του περιλαμβάνει εσωτερική αντλία ψύξης υψηλής πίεσης και εξωτερική αντλία ψύξης χαμηλής πίεσης, επιτρέποντας την επιλογή μεταξύ εσωτερικών και εξωτερικών τρόπων ψύξης, σύμφωνα με τις λειτουργικές απαιτήσεις.
4Το μηχάνημα CNC για την σήμανση των μεταλλικών πλακών και των φλάντζων είναι εξοπλισμένο με φωτοηλεκτρικό ανιχνευτή άκρων, το οποίο επιτρέπει την εύκολη και γρήγορη τοποθέτηση των εργασιακών μερών.διαθέσιμα προαιρετικά περιοδικά δίσκου 24 εργαλείων ή γραμμικά περιοδικά εργαλείων, οι οποίες βελτιώνουν σημαντικά την αποδοτικότητα της μηχανικής.
Η μηχανή τρυπήματος, σήμανσης και φρένασης τύπου φλάντζης CNC και δοχείου από χάλυβα άνθρακα είναι βιομηχανικός εξοπλισμός υψηλών επιδόσεων,ειδικά κατασκευασμένα για την επεξεργασία με ακρίβεια πλακών κατασκευαστικών στοιχείων και δομικών μερώνΟ εξοπλισμός αυτός είναι προσαρμοσμένος για την επεξεργασία τεμαχίων όπως φλάντζες, δίσκους, δακτυλίους,και επίπεδες πλάκες, με βασική προϋπόθεση ότι το πάχος των τεμαχίων αυτών συμμορφώνεται πλήρως με το καθορισμένο εύρος αποτελεσματικής επεξεργασίας του μηχανήματος..
Μέσα σε εργαστήρια χάλυβα, ο εξοπλισμός αυτός εκτελεί γεωτρήσεις ακριβείας και φρέσκιση σε δομικές πλάκες και συνδετικά στοιχεία.θέτοντας έτσι μια σταθερή βάση για τη σταθερή συναρμολόγηση των ατσάλινων πλαισίωνΓια τον τομέα της αιολικής ενέργειας,παρέχει υπηρεσίες μηχανικής επεξεργασίας υψηλής ακρίβειας για πύργους αιολικών ανεμογεννήτρων και φλάντζες, μια κρίσιμη διαδικασία που εξασφαλίζει ότι τα στοιχεία αυτά μπορούν να αντέξουν σε σκληρές περιβαλλοντικές συνθήκες (eΓια την κατασκευή γεφυρών, ο εξοπλισμός επεξεργάζεται τις ράβδους και τις ράβδους στήριξης των γεφυρών.εξασφαλίζει τη δημιουργία σταθερών και ανθεκτικών συνδέσεωνΟι συνδέσεις αυτές έχουν σχεδιαστεί για να αντέχουν δυναμικά φορτία καθ' όλη τη διάρκεια της παρατεταμένης ζωής της γέφυρας.
