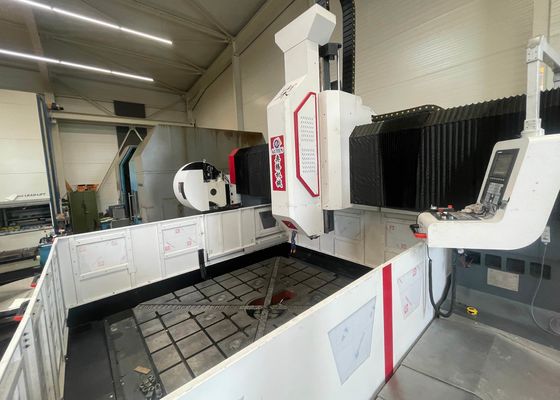

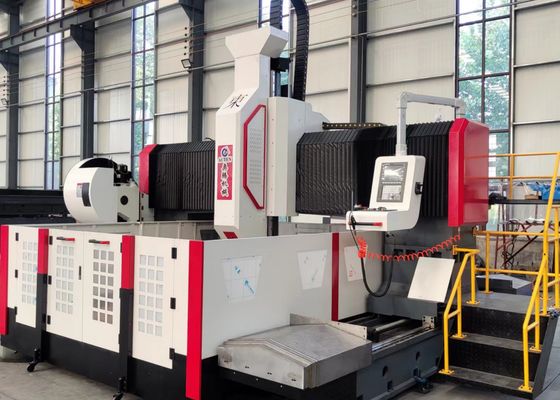

Μοντέλο μηχανήματος διάτρησης και φρεζαρίσματος μεγέθους τεμαχίου εργασίας 3000x1600mm PHD3016 70mm Μέγιστη διάμετρος διάτρησης

Μηχάνημα Διάτρησης και Φρεζαρίσματος Διαστάσεων Εργασίας 3000x1600mm Μοντέλο PHD3016 Διάμετρος Μέγιστης Διάτρησης 70mm

Εφαρμογή:

Αυτός ο εξοπλισμός CNC για διάτρηση πλακών και φλαντζών έχει σχεδιαστεί για διάτρηση, λοξοτμήσεις, σπειρώματα και φρεζάρισμα εξαρτημάτων πλάκας/δομικών στοιχείων.

Προορίζεται κυρίως για τη διάτρηση υψηλής απόδοσης τεμαχίων εργασίας—συμπεριλαμβανομένων φλαντζών, δίσκων, δακτυλίων και πλακών—με πάχη που εμπίπτουν στο αποτελεσματικό εύρος λειτουργίας. Επιτρέπει τη διάτρηση διαμπερών οπών και τυφλών οπών τόσο σε εξαρτήματα από ένα μόνο υλικό όσο και σε σύνθετα υλικά. Οι διαδικασίες μηχανουργικής κατεργασίας του εργαλειομηχανής ελέγχονται ψηφιακά, εξασφαλίζοντας εξαιρετική λειτουργική ευκολία. Υποστηρίζει αυτοματοποιημένη, υψηλής ακρίβειας παραγωγή σε πολλαπλές ποικιλίες και μεγάλους όγκους παρτίδων.

Προδιαγραφές:

Χαρακτηριστικά Προϊόντος

1. Πάγκος εργασίας
Κατασκευασμένος από γκρι χυτοσίδηρο (HT250), ο πάγκος εργασίας υποβάλλεται σε διπλή σκλήρυνση και επεξεργασία ανακούφισης από κραδασμούς, προσφέροντας εξαιρετική ακαμψία και σταθερότητα διαστάσεων. Η επιφάνεια εργασίας του διαθέτει μια ενσωματωμένη δομή χύτευσης.

2. Κινητός Γερανός
Κατασκευασμένος από γκρι χυτοσίδηρο (HT250), ο κινητός γερανός είναι εξοπλισμένος με δύο σετ γραμμικών οδηγών κύλισης εξαιρετικά υψηλής φόρτισης, ένα σετ βιδών ακριβείας με σφαιρίδια και ένα σερβοκινητήρα—διαμορφώνοντας την ολίσθηση της κεφαλής ισχύος ως άξονα Υ. Η κεφαλή ισχύος διάτρησης είναι τοποθετημένη στην πλάκα ολίσθησης της κεφαλής ισχύος για συν-κατευθυντική κίνηση. Η διαδρομή του γερανού επιτυγχάνεται μέσω του σερβοκινητήρα, ο οποίος οδηγεί την περιστροφή της βίδας με σφαιρίδια μέσω μιας σύνδεσης ακριβείας. Προγράμματα. Οι λειτουργίες προεπισκόπησης και επαλήθευσης πριν από τη διάτρηση ενισχύουν περαιτέρω τη λειτουργική ευκολία και ακρίβεια.

3. Κινητή Σέλα
Η κινητή σέλα διαθέτει κατασκευή από χυτοσίδηρο ακριβείας. Είναι εξοπλισμένη με δύο σετ συρόμενων τραπεζιών CNC σκληρής ράγας εξαιρετικά υψηλής φόρτισης, ένα σετ συγκροτημάτων βιδών ακριβείας με σφαιρίδια και ένα πλανητικό μειωτήρα υψηλής ακρίβειας συνδεδεμένο με ένα σερβοκινητήρα—οδηγώντας την κεφαλή ισχύος διάτρησης να κινείται κατά μήκος του άξονα Ζ. Αυτή η διαμόρφωση επιτρέπει στην κεφαλή ισχύος να εκτελεί ενέργειες όπως γρήγορη τροφοδοσία, τροφοδοσία εργασίας, γρήγορη ανάκληση και διακοπή, ενώ ενσωματώνει λειτουργίες αυτόματης θραύσης τσιπ, αφαίρεσης τσιπ και παύσης.

4. Σύστημα Μετάδοσης
Αυτός ο εξοπλισμός υιοθετεί μια διαμόρφωση υψηλής ακρίβειας που ενσωματώνει οδηγούς και συρόμενα μπλοκ Taiwanese HIWIN, εξασφαλίζοντας ομαλή λειτουργία, ενώ παράλληλα ενισχύει σημαντικά την ικανότητα φόρτισης βαρέων φορτίων.
Οι άξονες X και Z είναι εξοπλισμένοι με δύο γραμμικούς οδηγούς κύλισης, που χρησιμεύουν ως οδηγοί και ράγες φόρτισης για εγκάρσια και διαμήκη κίνηση αντίστοιχα. Αυτός ο σχεδιασμός πληροί τις τεχνικές απαιτήσεις για λειτουργίες διάτρησης υψηλής ταχύτητας. Για τη μετάδοση, τόσο ο άξονας Χ όσο και ο άξονας Ζ χρησιμοποιούν σερβοκινητήρες AC για να οδηγήσουν βίδες ακριβείας με σφαιρίδια σε περιστροφή, επιτυγχάνοντας έτσι ακριβή γραμμική κίνηση. Διατίθενται δίσκοι εργαλείων ή γραμμικά περιοδικά εργαλείων, τα οποία ενισχύουν σημαντικά την απόδοση της μηχανουργικής κατεργασίας.

Η μηχανή διάτρησης, σήμανσης και φρεζαρίσματος τύπου CNC για φλάντζες και ανθρακούχο χάλυβα αντιπροσωπεύει μια βιομηχανική συσκευή υψηλής απόδοσης, σχολαστικά σχεδιασμένη για την κατεργασία ακριβείας εξαρτημάτων τύπου πλάκας και δομικών μερών. Αυτός ο εξοπλισμός είναι προσαρμοσμένος για την επεξεργασία τεμαχίων εργασίας, συμπεριλαμβανομένων φλαντζών, δίσκων, δακτυλίων και επίπεδων πλακών, με βασική απαίτηση το πάχος αυτών των τεμαχίων εργασίας να συμμορφώνεται πλήρως με το καθορισμένο αποτελεσματικό εύρος μηχανουργικής κατεργασίας του μηχανήματος.

Στα εργαστήρια χαλύβδινων κατασκευών, αυτός ο εξοπλισμός παρέχει διάτρηση και φρεζάρισμα ακριβείας για δομικές πλάκες και συνδετικά στοιχεία, δημιουργώντας έτσι ένα ισχυρό θεμέλιο για τη σταθερή συναρμολόγηση χαλύβδινων πλαισίων. Για τον τομέα της αιολικής ενέργειας, παρέχει λύσεις μηχανουργικής κατεργασίας υψηλής ακρίβειας για πύργους και φλάντζες ανεμογεννητριών—μια απαραίτητη διαδικασία που εγγυάται ότι αυτά τα εξαρτήματα μπορούν να αντέξουν σκληρές περιβαλλοντικές συνθήκες (π.χ., έντονους ανέμους, διακυμάνσεις θερμοκρασίας). Σε έργα κατασκευής γεφυρών, ο εξοπλισμός επεξεργάζεται δοκούς γεφυρών και στηρίγματα, εξασφαλίζοντας το σχηματισμό σταθερών, ανθεκτικών συνδέσεων σχεδιασμένων να αντέχουν δυναμικά φορτία καθ' όλη τη διάρκεια της παρατεταμένης διάρκειας ζωής της γέφυρας.
