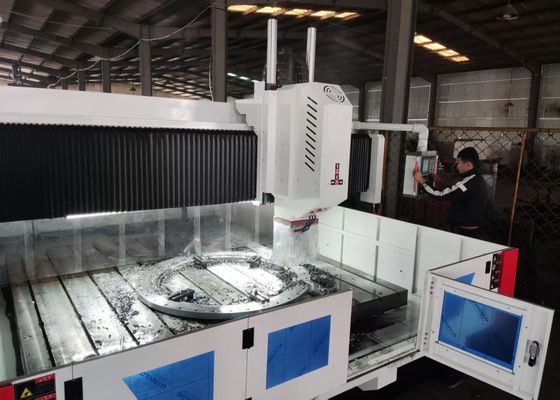

13000x1000mm Μέγεθος του εργασιακού μεριδίου Μηχανή τρυπήματος και άλεσης φύλλου μετάλλου CNC

13000x1000mm Μέγεθος του εργασιακού μεριδίου Μηχανή τρυπήματος και άλεσης φύλλου μετάλλου CNC

Εφαρμογή:

Αυτό το εξοπλισμό τρυπήματος και αλεύρισης φύλλων μετάλλου με πύργο CNC είναι κυρίως σχεδιασμένο για την εκτέλεση διεργασιών τρυπήματος, διαχωρισμού, χτύπησης, αλεύρισης και τρυπήματος σε πλάκες και δομικά εξαρτήματα.Παρέχει αποτελεσματικές επιδόσεις γεωτρήσεων τρυπών για τα εργασιακά κομμάτια, συμπεριλαμβανομένων των φλάντζων, δίσκοι, δαχτυλίδια και πλάκες με πάχους που εμπίπτουν στο εύρος αποτελεσματικής λειτουργίας του.είναι συμβατό τόσο με στοιχεία από ένα υλικό όσο και με σύνθετα υλικάΜε την ψηφιακή τεχνολογία ελέγχου, η μηχανή εργαλείου εξασφαλίζει εξαιρετική λειτουργική ευκολία.υψηλής ακρίβειας παραγωγής διαφόρων τύπων προϊόντων σε σενάρια παραγωγής μεγάλης κλίμακας.

Προδιαγραφές:

Χαρακτηριστικά του προϊόντος

1- κρεβάτι και τραπέζι εργασίας:
Το κρεβάτι και το τραπέζι εργασίας κατασκευάζονται ως ολοκληρωμένα χυτοσυσταθέντα υλικά από γκρίζο σίδερο (HT250), τα οποία υποβάλλονται σε δευτερογενείς επεξεργασίες αναψίξεως και γήρανσης,και έχει τελειοποιηθεί με επεξεργασία ακριβείας για να εξασφαλιστεί ανώτερη δυναμική και στατική ακαμψίαΗ επιφάνεια του τραπεζιού εργασίας είναι εξοπλισμένη με τεντωμένες τρύπες που έχουν βελτιστοποιημένη διάταξη, διευκολύνοντας την ασφαλή σφίξιμο του εργασιακού τμήματος.Η βάση του κρεβατιού είναι εξοπλισμένη με δύο υψηλής ακρίβειας γραμμικές οδηγίες σε κάθε πλευράΗ μέθοδος αυτή εξασφαλίζει την ομοιόμορφη κατανομή της δύναμης σε όλες τις διαδρομές και βελτιώνει σημαντικά την ακαμψία της μηχανής εργαλείου καθώς και την αντοχή της σε έλξη και συμπίεση.Το σύστημα κίνησης χρησιμοποιεί κινητήρες servo εναλλασσόμενου ρεύματος συνδυασμένους με βίδες μπάλας ακριβείας για διπλή λειτουργίαΟι ρυθμιζόμενες βίδες τοποθετούνται στρατηγικά στη βάση του κρεβατιού,επιτρέποντας την απλή βαθμονόμηση της οριζόντιας ευθυγράμμισης του κρεβατιού και του τραπεζιού εργασίας.

2Κινητή θύρα:
Η κινητή σέλα είναι ένα δομικό στοιχείο από χυτοσίδηρο υψηλής ακρίβειας, που είναι ενσωματωμένο με τέσσερις γραμμικές οδηγίες CNC υψηλού φορτίου, ένα σύνολο στροφών σφαίρας υψηλής ακρίβειας,και πλανητικός μειωτής υψηλής ακρίβειας συνδεδεμένος με κινητήρα εφοδιασμούΕίναι επίσης εξοπλισμένο με κύλινδρο εξισορρόπησης του αζώτου, ο οποίος χρησιμεύει για την εξισορρόπηση του βάρους της κεφαλής ισχύος, τη μείωση του φορτίου στην βίδα, την επέκταση της ζωής της βίδες,και να οδηγήσει την κεφαλή δύναμης γεωτρήσεις για να κινηθεί κατά μήκος του άξονα ZΑυτή η διαμόρφωση επιτρέπει λειτουργίες όπως ταχεία πρόοδος, λειτουργική τροφοδοσία, ταχεία ανάκαμψη και στάση, ενώ ενσωματώνει λειτουργίες αυτόματης ρήξης τσιπ, αφαίρεσης τσιπ και παύσης.

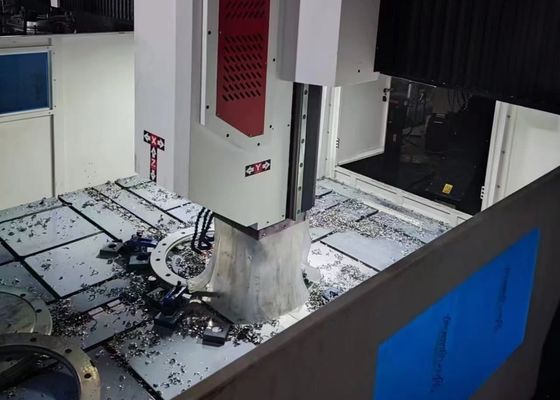

3Κεφαλίδα ισχύος τρύπησης:
Η κεφαλή ισχύος γεώτρησης είναι εξοπλισμένη με ειδικό κινητήρα στρογγυλοκυλίδας,που χρησιμοποιεί μια οδοντωτή συγχρονιστική ζώνη για τη μείωση της ταχύτητας και την ενίσχυση της ροπής για την κίνηση ενός εξειδικευμένου σπινδέλου ακριβείαςΟ σπινδάλιος ενσωματώνει μια εξα-ειδική ιαπωνική γωνιακή διάταξη ρυμουλκούμενων επαφής (τέσσερις μπροστά, δύο πίσω) για να επιτρέψει την αδιάλειπτη ρύθμιση της ταχύτητας.Είναι εξοπλισμένο με ένα πνευματικό σύστημα αλλαγής εργαλείωνΗ κίνηση τροφοδοσίας τροφοδοτείται από έναν κινητήρα εφοδιασμού και ένα σύνολο στροφών σφαιρίδας.Οι άξονες X και Y διαθέτουν δυνατότητες διασύνδεσης και χρησιμοποιούν έλεγχο ημι-κλειστού βρόχου για την επίτευξη γραμμικών και κυκλικών λειτουργιών παρεμβολήςΤο άκρο του σπινδέλου είναι σχεδιασμένο με ένα βρόγχιο τρύπα BT50 και ενσωματωμένο με μια περιστρεφόμενη σύνδεση υψηλής ταχύτητας, επιτρέποντας την επεξεργασία U-drill υψηλής ταχύτητας με ψύξη νερού στο κέντρο.

5Σύστημα μετάδοσης:
Το σύστημα μετάδοσης διασφαλίζει την ομαλή λειτουργία, ενισχύοντας παράλληλα την ικανότητα χειρισμού βαρέων φορτίων.

Η μηχανή τρυπήματος, σήμανσης και φρέσκωσης CNC τύπου γέφυρας για φλάντζες και ατσάλι άνθρακα αποτελεί βιομηχανικό εξοπλισμό υψηλών επιδόσεων,Με εξαίρεση τα προϊόντα που προορίζονται για την παραγωγή ηλεκτρικών συσσωρευτών, τα οποία είναι κατασκευασμένα από ή κατασκευασμένα για την παραγωγή ηλεκτρικών συσσωρευτών,Η συσκευή αυτή είναι ειδικά σχεδιασμένη για την επεξεργασία τεμαχίων όπως φλάντζες, δίσκους, δαχτυλίδια και επίπεδες πλάκες.με βασική απαίτηση ότι το πάχος των εργαζομένων αυτών ανταποκρίνεται αυστηρά στο συγκεκριμένο εύρος αποτελεσματικής επεξεργασίας του μηχανήματος.

Σε εργαστήρια χάλυβα, ο εξοπλισμός αυτός παρέχει γεωτρήσεις ακριβείας και αλεύρι για δομικές πλάκες και συνδετικά στοιχεία,για τη θέσπιση στερεών θεμελίων για τη σταθερή συναρμολόγηση ατσάλινων πλαισίων- στον τομέα της αιολικής ενέργειας,Παρέχει λύσεις επεξεργασίας υψηλής ακρίβειας για πύργους ανεμογεννητριών και φλάντζες, μια ουσιαστική διαδικασία που εξασφαλίζει ότι τα στοιχεία αυτά μπορούν να αντέξουν σκληρές περιβαλλοντικές συνθήκες (eΓια τα έργα κατασκευής γεφυρών, ο εξοπλισμός επεξεργάζεται τις δομές γέφυρας και τις ράβδους στήριξης, διευκολύνοντας το σχηματισμό σταθερών,ανθεκτικές συνδέσεις σχεδιασμένες να αντέχουν δυναμικά φορτία καθ' όλη τη διάρκεια της παρατεταμένης ζωής της γέφυρας.
