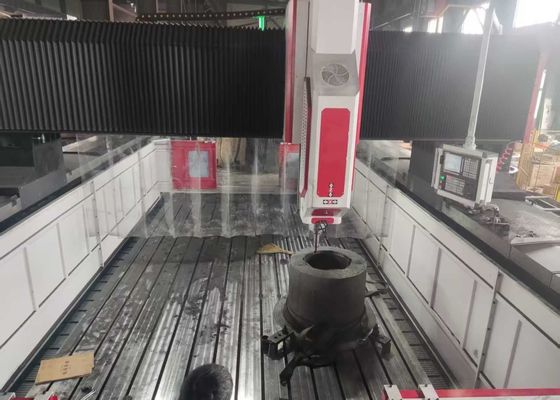

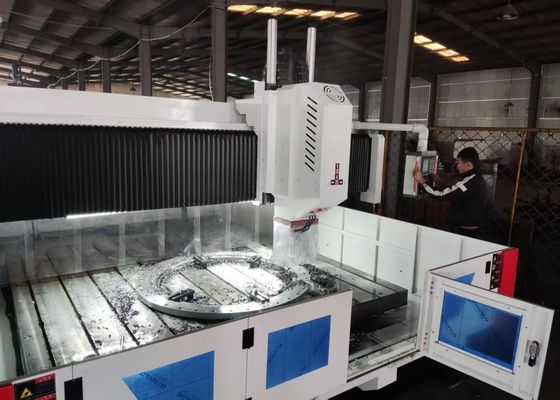

2τμχ Κεφαλή Διάτρησης Διπλής Ατράκτου Μηχανή Διάτρησης & Φρεζαρίσματος CNC 30~6000 σ.α.λ. Ταχύτητα Ατράκτου
Εφαρμογή:
Αυτή η μηχανή διάτρησης και φρεζαρίσματος λαμαρίνας τύπου γάντρυ CNC έχει σχεδιαστεί ειδικά για την εκτέλεση εργασιών διάτρησης, λοξοτομής, κοπής σπειρωμάτων, φρεζαρίσματος και βαρετοποίησης σε τεμάχια πλάκας και δομικά στοιχεία. Παρέχει δυνατότητες μηχανουργικής κατεργασίας οπών υψηλής απόδοσης για τεμάχια όπως φλάντζες, δίσκους, δακτυλίους και πλάκες εντός του καθορισμένου εύρους πάχους τους. Ο εξοπλισμός είναι ικανός να επεξεργάζεται διαμπερείς και τυφλές οπές, και είναι συμβατός τόσο με εξαρτήματα μονών υλικών όσο και με εξαρτήματα σύνθετων υλικών. Εξοπλισμένο με προηγμένη τεχνολογία αριθμητικού ελέγχου, αυτό το εργαλειομηχάνημα προσφέρει ανώτερη ευκολία λειτουργίας και επιτρέπει αυτοματοποιημένη παραγωγή υψηλής ακρίβειας μιας ευρείας γκάμας προϊόντων σε περιβάλλοντα μαζικής παραγωγής.
Προδιαγραφές:
| Μέγεθος τεμαχίου |
ΜxΠ |
13000x1000 mm |
| Ύψος γάντρυ |
600 mm (Μπορεί επίσης να καθοριστεί σύμφωνα με το θεμέλιο)
|
| Τραπέζι εργασίας |
Πλάτος αυλακιού Τ |
28mm |
| Κεφαλή διάτρησης |
Ποσ. |
2 |
| Κώνος ατράκτου |
BT40-150 |
|
Μέγιστη διάμετρος διάτρησης
(Συνηθισμένος ανθρακούχος χάλυβας)
|
Φ30 mm |
| Διάμετρος κοπής σπειρωμάτων |
M3-M10 |
| Ταχύτητα ατράκτου |
30~6000 σ.α.λ. |
| Ισχύς κινητήρα ατράκτου σερβοκινητήρα |
7.5kW |
| Απόσταση από το κάτω άκρο της ατράκτου έως το τραπέζι εργασίας |
200-600mm |
|
Πλευρική κίνηση κεφαλής ισχύος(Άξονας Χ)
|
Μέγιστη οριζόντια διαδρομή |
1000 mm |
| Ταχύτητα πλευρικής κίνησης |
0~8 σ.α.λ. |
| Ισχύς σερβοκινητήρα για πλευρική κίνηση |
2.4kW |
|
Διαμήκης κίνηση γάντρυ (Άξονας Υ)
|
Μέγιστη διαδρομή τροφοδοσίας |
13000 mm |
| Ταχύτητα κίνησης τροφοδοσίας |
0~8 m/min |
| Ισχύς σερβοκινητήρα τροφοδοσίας |
2x2.4kW |
| Κάθετη κίνηση τροφοδοσίας εμβόλου (Άξονας Ζ) |
Μέγιστη διαδρομή |
300 mm |
| Ταχύτητα κίνησης |
0~5 m/min |
| Ισχύς σερβοκινητήρα |
7.5kW (Φρένο) |
| Ακρίβεια τοποθέτησης τριών αξόνων |
X/Y/Z/A/B/C |
±0.015/1000mm |
| Ακρίβεια επανατοποθέτησης τριών αξόνων |
X/Y/Z/A/B/C |
±0.01/1000mm |
| Συνολικές διαστάσεις |
ΜxΠxΥ |
13000x3000x2500 mm |
Χαρακτηριστικά Προϊόντος
1. Σύστημα Μετάδοσης:
Υιοθετεί οδηγούς από την Ταϊβάν και διαμόρφωση ολισθητήρα υψηλής ακρίβειας, εξασφαλίζοντας ομαλή λειτουργία και αυξημένη ικανότητα φόρτισης βαρέων φορτίων.
1). Ο άξονας Χ ενσωματώνει δύο κυλιόμενους γραμμικούς οδηγούς που λειτουργούν ως πλευρικοί οδηγοί και φέροντες φορτίο, καλύπτοντας τις απαιτήσεις λειτουργίας διάτρησης υψηλής ταχύτητας. Για τη μετάδοση του άξονα Χ, χρησιμοποιείται σερβοκινητήρας AC για την κίνηση μιας σφαίρας ακριβείας, επιτρέποντας ακριβή γραμμική κίνηση.
2). Ο άξονας Υ είναι εξοπλισμένος με δύο βαρέως τύπου κυλιόμενους γραμμικούς οδηγούς σε κάθε πλευρά, με τρεις τετράγωνους ολισθητήρες τοποθετημένους σε κάθε οδηγό - που αποτελούν συλλογικά τον μηχανισμό ολίσθησης του άξονα Υ. Αυτός ο δομικός σχεδιασμός ικανοποιεί τις απαιτήσεις υψηλής ακαμψίας και αντοχής του πλαισίου γάντρυ, ενώ προσφέρει τεχνικά πλεονεκτήματα όπως χαμηλό συντελεστή τριβής, υψηλή ταχύτητα κίνησης, ανώτερη απόδοση απόσβεσης κραδασμών και εκτεταμένη διάρκεια ζωής. Για την κίνηση του άξονα Χ, υιοθετείται τεχνολογία σύγχρονης κίνησης διπλού σερβοκινητήρα: ένας σερβοκινητήρας διαμορφώνεται σε κάθε πλευρά για να κινεί σύγχρονα την σφαίρα περιστροφής, ενεργοποιώντας έτσι το πλαίσιο γάντρυ και πραγματοποιώντας εργασίες μηχανουργικής κατεργασίας CNC.
3). Το περίβλημα της ατράκτου είναι εξοπλισμένο με τέσσερις βαρέως τύπου γραμμικούς οδηγούς, παρέχοντας εξαιρετική ακαμψία κίνησης, υψηλή ακρίβεια τοποθέτησης και εξαιρετική σταθερότητα σε χαμηλές ταχύτητες.
3. Αυτόματο Σύστημα Λίπανσης και Μηχανισμοί Προστασίας:
Αυτό το εργαλειομηχάνημα είναι εφοδιασμένο με ένα αυτόματο σύστημα λίπανσης με κατανομή πίεσης όγκου κατασκευασμένο στην Ταϊβάν. Παρέχει αυτόματη λίπανση σε όλα τα κινούμενα εξαρτήματα - συμπεριλαμβανομένων των οδηγών, των κοχλιών και των οδοντωτών τροχών - χωρίς κενά κάλυψης, προστατεύοντας αποτελεσματικά τη διάρκεια ζωής του εργαλειομηχανήματος. Ο άξονας Χ και ο άξονας Υ του εξοπλισμού είναι εξοπλισμένοι με προστατευτικά καλύμματα κατά της σκόνης, ενώ γύρω από το τραπέζι εργασίας είναι εγκατεστημένα προστατευτικά από πιτσιλιές νερού.
4. Ολοκληρωμένο Σύστημα Ελέγχου KND CNC:
Ο κινητήρας κινείται από σερβοκινητήρες σειράς απόλυτης τιμής υψηλής ακρίβειας. Είναι εξοπλισμένο με διεπαφή RS232 και έγχρωμη οθόνη με διεπαφή λειτουργίας στην κινεζική γλώσσα, ενώ υποστηρίζει επίσης λειτουργία εισόδου USB επί τόπου και εξωτερική.
Αυτός ο υψηλής απόδοσης βιομηχανικός εξοπλισμός διάτρησης και σήμανσης λαμαρίνας τύπου γάντρυ CNC έχει σχεδιαστεί σχολαστικά για την κατεργασία ακριβείας εξαρτημάτων τύπου πλάκας και δομικών μερών. Προσαρμοσμένο ειδικά για την επεξεργασία τεμαχίων όπως φλάντζες, δίσκους, δακτυλίους και επίπεδες πλάκες, διαθέτει μια βασική απαίτηση ότι το πάχος τέτοιων τεμαχίων πρέπει να συμμορφώνεται αυστηρά με τις καθορισμένες αποτελεσματικές παραμέτρους κατεργασίας του μηχανήματος.
Σε εργαστήρια μεταλλικών κατασκευών, αυτός ο εξοπλισμός εκτελεί εργασίες διάτρησης και φρεζαρίσματος ακριβείας για δομικές πλάκες και συνδετικά εξαρτήματα, δημιουργώντας έτσι μια ισχυρή βάση για τη σταθερή συναρμολόγηση μεταλλικών σκελετών. Στον τομέα της αιολικής ενέργειας, παρέχει λύσεις κατεργασίας υψηλής ακρίβειας για πύργους ανεμογεννητριών και φλάντζες - μια απαραίτητη διαδικασία που διασφαλίζει ότι αυτά τα εξαρτήματα είναι ικανά να αντέχουν σε σκληρές περιβαλλοντικές συνθήκες (π.χ., ισχυροί άνεμοι, διακυμάνσεις θερμοκρασίας). Για έργα κατασκευής γεφυρών, ο εξοπλισμός επεξεργάζεται δοκούς γεφυρών και στηρίγματα, επιτρέποντας τη δημιουργία σταθερών, ανθεκτικών συνδέσεων σχεδιασμένων να φέρουν δυναμικά φορτία καθ' όλη τη διάρκεια της παρατεταμένης διάρκειας ζωής της γέφυρας.
