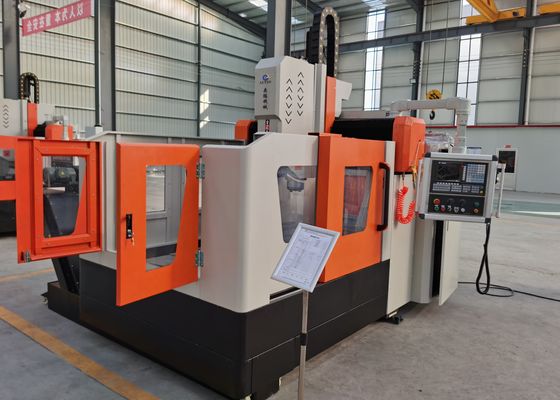

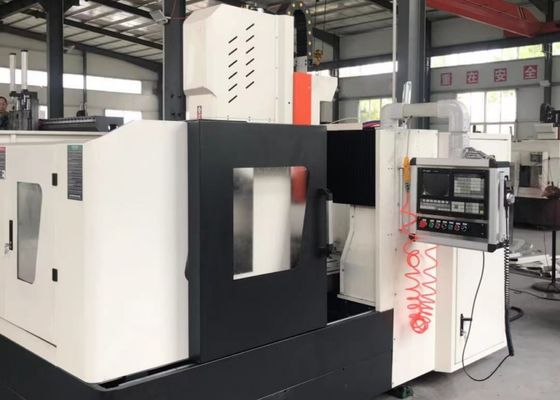

Συνολικό μέγεθος 5300x3400x2700mm CNC μηχανή διάτρησης και φρεζαρίσματος πλακών, μέγιστη διάμετρος διάτρησης 40mm

5300x3400x2700mm Συνολικό Μέγεθος CNC Μηχανή Διάτρησης και Φρεζαρίσματος Πλάκας, Μέγιστη Διάμετρος Διάτρησης 40mm

Εφαρμογή:

Η μηχανή CNC διάτρησης και φρεζαρίσματος τύπου gantry χρησιμοποιείται κυρίως για εργασίες διάτρησης, λοξοτμήματος, κοπής σπειρώματος και φρεζαρίσματος σε πλάκες και δομικά εξαρτήματα. Είναι κατάλληλη για τεμάχια όπως φλάντζες, δίσκους, δακτυλίους και πλάκες, με το πάχος τους να εμπίπτει αυστηρά εντός του αποτελεσματικού εύρους επεξεργασίας του εξοπλισμού. Η μηχανική κατεργασία οπών διαμπερών και τυφλών οπών μπορεί να επιτευχθεί τόσο για εξαρτήματα από ένα υλικό όσο και για σύνθετα υλικά. Διαθέτοντας ψηφιακό έλεγχο σε ολόκληρη την ακολουθία επεξεργασίας, η μηχανή προσφέρει εξαιρετική λειτουργική απόδοση. Είναι ικανή να επιτύχει αυτοματοποιημένη παραγωγή, μηχανική κατεργασία υψηλής ακρίβειας, επεξεργασία πολλαπλών ποικιλιών και μεγάλης κλίμακας κατασκευή.

Προδιαγραφές:

Χαρακτηριστικά Προϊόντος

1. Διάταξη Μετάδοσης:
Υιοθετεί ένα σχέδιο υψηλής ακρίβειας που ενσωματώνει οδηγούς και ρυθμιστικά που εισάγονται από την Ταϊβάν, εξασφαλίζοντας ομαλή λειτουργία και ενισχύοντας αποτελεσματικά την ικανότητα βαρέως φορτίου.
Οι άξονες X και Z χρησιμοποιούν ο καθένας δύο κυλιόμενους γραμμικούς οδηγούς ως τροχιές καθοδήγησης και φόρτισης για πλευρική και διαμήκη κίνηση, αντίστοιχα, οι οποίες μπορούν να καλύψουν τις τεχνικές απαιτήσεις της διάτρησης υψηλής ταχύτητας. Η μετάδοση των αξόνων X και Z χρησιμοποιεί σερβοκινητήρες AC για την κίνηση των βιδών ακριβείας για περιστροφή, επιτυγχάνοντας έτσι γραμμική κίνηση.

2. Ο άξονας Υ είναι εξοπλισμένος με δύο κυλιόμενους γραμμικούς οδηγούς βαρέως τύπου και στις δύο πλευρές, ένας εκ των οποίων διαθέτει δομή πλευρικής ανάρτησης, σχηματίζοντας από κοινού την ολισθαίνουσα τροχιά του άξονα Υ. Αυτή η διαμόρφωση πληροί τις απαιτήσεις υψηλής ακαμψίας και αντοχής του πλαισίου gantry, ενώ ενσωματώνει επίσης τεχνικά πλεονεκτήματα όπως χαμηλό συντελεστή τριβής, υψηλή ταχύτητα κίνησης, εξαιρετική απόδοση απορρόφησης κραδασμών και εκτεταμένη διάρκεια ζωής. Η μετάδοση του άξονα Υ υιοθετεί τεχνολογία συγχρονισμένης κίνησης διπλού σερβοκινητήρα: ένας σερβοκινητήρας είναι εγκατεστημένος σε κάθε πλευρά, ο οποίος κινεί συγχρονισμένα τις βίδες για να περιστρέφονται, μετακινώντας έτσι το πλαίσιο gantry και επιτρέποντας την μηχανική κατεργασία CNC.

3. Αυτόματη Συσκευή Λίπανσης και Προστατευτική Συσκευή:
Το εργαλειομηχανή είναι εξοπλισμένο με μια αυτόματη συσκευή λίπανσης με μερική πίεση όγκου κατασκευασμένη στην Ταϊβάν, η οποία επιτρέπει την αυτόματη λίπανση των κινούμενων ζευγών όπως οδηγοί, βίδες μολύβδου και ράφια χωρίς νεκρές ζώνες, εξασφαλίζοντας έτσι τη διάρκεια ζωής του εργαλειομηχανής. Οι άξονες X και Y του εργαλειομηχανής είναι εξοπλισμένοι με προστατευτικά καλύμματα κατά της σκόνης και γύρω από τον πάγκο εργασίας είναι εγκατεστημένα προστατευτικά πιτσιλίσματος αδιάβροχα.

4. Παρεμβολόμετρο λέιζερ:
Κάθε κομμάτι εξοπλισμού υποβάλλεται σε βαθμονόμηση χρησιμοποιώντας ένα αμερικανικό παρεμβολόμετρο λέιζερ API, το οποίο επιθεωρεί και αντισταθμίζει με ακρίβεια σφάλματα βήματος, οπισθοδρόμηση, ακρίβεια τοποθέτησης και ακρίβεια επανάληψης τοποθέτησης, μεταξύ άλλων παραμέτρων. Αυτό εξασφαλίζει τη δυναμική και στατική σταθερότητα καθώς και την ακρίβεια μηχανικής κατεργασίας της μηχανής, ενώ εγγυάται επίσης την ακρίβεια μηχανικής κατεργασίας 3D και την κυκλικότητά της.

Αυτός ο εξοπλισμός βιομηχανικού τύπου CNC gantry υψηλής απόδοσης για διάτρηση και σήμανση πλακών και λαμαρινών είναι σχολαστικά σχεδιασμένος για την μηχανική κατεργασία ακριβείας εξαρτημάτων τύπου πλάκας και δομικών εξαρτημάτων. Διαμορφωμένο ειδικά για την επεξεργασία τεμαχίων όπως φλάντζες, δίσκους, δακτυλίους και επίπεδες πλάκες, ενσωματώνει μια βασική προδιαγραφή ότι το πάχος αυτών των τεμαχίων πρέπει να συμμορφώνεται αυστηρά με τις καθορισμένες παραμέτρους αποτελεσματικής μηχανικής κατεργασίας της μηχανής.

Στα εργαστήρια χαλύβδινων κατασκευών, αυτός ο εξοπλισμός εκτελεί εργασίες διάτρησης και φρεζαρίσματος ακριβείας σε δομικές πλάκες και συνδετικά εξαρτήματα, θέτοντας έτσι ένα σταθερό θεμέλιο για τη σταθερή συναρμολόγηση χαλύβδινων πλαισίων. Στη βιομηχανία αιολικής ενέργειας, παρέχει λύσεις μηχανικής κατεργασίας υψηλής ακρίβειας για πύργους και φλάντζες ανεμογεννητριών—μια απαραίτητη διαδικασία που διασφαλίζει ότι αυτά τα εξαρτήματα είναι ικανά να αντέξουν σοβαρές περιβαλλοντικές συνθήκες (π.χ., ισχυρούς ανέμους, διακυμάνσεις θερμοκρασίας). Για έργα κατασκευής γεφυρών, ο εξοπλισμός επεξεργάζεται δοκούς γεφυρών και στηρίγματα, διευκολύνοντας τον σχηματισμό σταθερών, ανθεκτικών συνδέσεων σχεδιασμένων να αντέχουν δυναμικά φορτία καθ' όλη τη διάρκεια της εκτεταμένης διάρκειας ζωής της γέφυρας.
