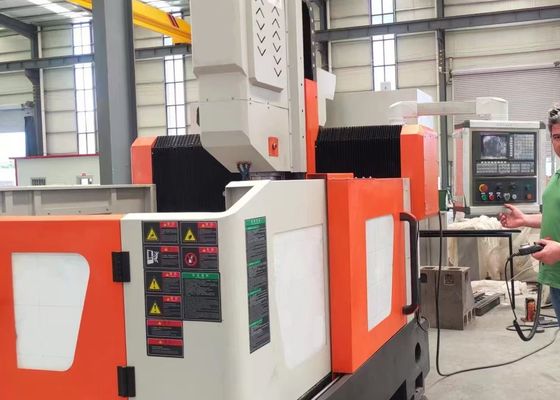

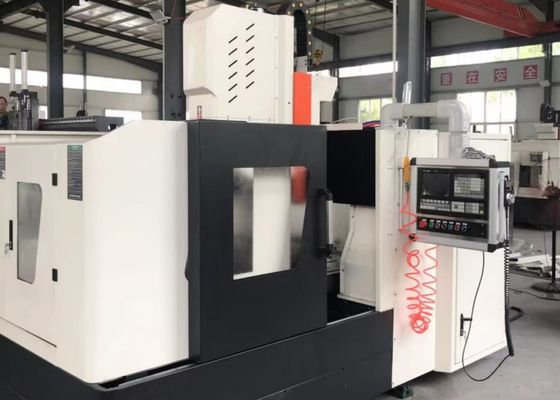

Μηχανή Διάτρησης και Φρεζαρίσματος με Σταθερή Πλάκα Gantry για Τεμάχια Εργασίας 1200x1200 mm, Ύψος Gantry 750mm

Μέγεθος τεμαχίου εργασίας 1200x1200 mm Μηχανή διάτρησης και φρεζαρίσματος με σταθερή πλάκα πύλης 750mm Ύψος πύλης

Εφαρμογή:

Η μηχανή διάτρησης και φρεζαρίσματος CNC τύπου πύλης έχει σχεδιαστεί κυρίως για εργασίες διάτρησης, λοξοτμήσεων, κοπής σπειρωμάτων και φρεζαρίσματος σε πλάκες και δομικά εξαρτήματα. Το πεδίο εφαρμογής της καλύπτει τεμάχια εργασίας όπως φλάντζες, δίσκους, δακτυλίους και επίπεδες πλάκες με πάχη που εμπίπτουν στο αποτελεσματικό εύρος επεξεργασίας του εξοπλισμού. Η μηχανή επιτρέπει την κατασκευή οπών διαμπερών και τυφλών οπών τόσο σε εξαρτήματα από ένα μόνο υλικό όσο και σε σύνθετα υλικά. Διαθέτοντας ψηφιακό έλεγχο σε όλη τη διαδικασία μηχανουργικής κατεργασίας, προσφέρει εξαιρετική λειτουργική ευκολία. Είναι ικανή να υποστηρίξει την αυτοματοποιημένη παραγωγή, επιτυγχάνοντας υψηλή ακρίβεια και φιλοξενώντας πολλαπλές ποικιλίες καθώς και απαιτήσεις μεγάλης κλίμακας κατασκευής.

Προδιαγραφές:

Χαρακτηριστικά προϊόντος

1. Κλίνη μηχανής και πάγκος εργασίας:
Η κλίνη της μηχανής και ο πάγκος εργασίας είναι χυτευμένοι ενιαία από γκρι χυτοσίδηρο (HT250), υποβάλλονται σε διπλή ανόπτηση και επεξεργασία γήρανσης πριν από την τελική μηχανική κατεργασία ακριβείας. Αυτή η διαδικασία κατασκευής εξασφαλίζει εξαιρετική στατική και δυναμική ακαμψία, καθώς και σταθερότητα διαστάσεων χωρίς παραμόρφωση. Η επιφάνεια του πάγκου εργασίας είναι μηχανικά κατεργασμένη με ακρίβεια με λογικά διατεταγμένα T-slots, ειδικά σχεδιασμένα για ασφαλή σύσφιξη του τεμαχίου εργασίας. Δύο γραμμικοί οδηγοί υψηλής ακρίβειας είναι εγκατεστημένοι σε κάθε πλευρά της βάσης της κλίνης, επιτρέποντας την ομοιόμορφη κατανομή της δύναμης στους οδηγούς, για να ενισχύσουν σημαντικά τη συνολική ακαμψία του εργαλειομηχανής και την αντοχή σε τάση και συμπίεση. Το σύστημα κίνησης χρησιμοποιεί σερβοκινητήρες AC σε συνδυασμό με βίδες σφαιρών ακριβείας για να κινεί συγχρονισμένα την κίνηση του άξονα Υ της πύλης και στις δύο πλευρές. Ρυθμιζόμενα μπουλόνια αγκύρωσης είναι στρατηγικά κατανεμημένα στην κάτω επιφάνεια της κλίνης, διευκολύνοντας την εύκολη ισοπέδωση της κλίνης της μηχανής και του πάγκου εργασίας.

2. Σταθερή δοκός/Κινητή πύλη:
Η πύλη σταθερής δοκού κατασκευάζεται μέσω χύτευσης από γκρι χυτοσίδηρο (HT250). Δύο σετ γραμμικών οδηγών κύλισης εξαιρετικά υψηλής φόρτισης είναι τοποθετημένα στην μπροστινή πλευρά της πύλης. Μια βίδα σφαιρών ακριβείας σε συνδυασμό με έναν σερβοκινητήρα κινεί την πλάκα ολίσθησης της κεφαλής ισχύος για να κινηθεί κατά μήκος του άξονα Χ και η πλάκα ολίσθησης είναι εξοπλισμένη με κεφαλή ισχύος διάτρησης ως στάνταρ. Η κίνηση της πύλης πραγματοποιείται μέσω ενός σερβοκινητήρα, ο οποίος μεταδίδει ισχύ μέσω ενός συνδέσμου ακριβείας για να κινήσει το παξιμάδι της βίδας σφαιρών για περιστροφική κίνηση στη βίδα σφαιρών.

3. Κινητή σέλα:
Η κινητή σέλα είναι ένα δομικό εξάρτημα από χυτοσίδηρο ακριβείας. Είναι εξοπλισμένη με δύο σετ γραμμικών οδηγών CNC εξαιρετικά υψηλής φόρτισης, ένα σετ συγκροτημάτων βιδών σφαιρών ακριβείας και έναν μειωτήρα πλανητικού τύπου υψηλής ακρίβειας που συνδέεται με τον σερβοκινητήρα. Ο σχεδιασμός ενσωματώνει εξισορρόπηση βάρους κεφαλής ισχύος, η οποία μειώνει το φορτίο στη βίδα σφαιρών και παρατείνει τη διάρκεια ζωής της. Η σέλα κινεί την κεφαλή ισχύος διάτρησης για να κινηθεί κατά μήκος του άξονα Ζ, επιτρέποντας λειτουργίες όπως γρήγορη κίνηση προς τα εμπρός, γρήγορη ανάκληση και διακοπή της κεφαλής ισχύος. Διαθέτει επίσης αυτόματη θραύση τσιπ, εκκένωση τσιπ και δυνατότητες παύσης ως στάνταρ.

4. Κεφαλή ισχύος διάτρησης:
Η κεφαλή ισχύος διάτρησης είναι διαμορφωμένη με έναν ειδικό σερβοκινητήρα ατράκτου, ο οποίος μεταδίδει ισχύ σε μια εξειδικευμένη άτρακτο ακριβείας μέσω ενός οδοντωτού συγχρονισμένου ιμάντα για να ενισχύσει την απόδοση ροπής. Η άτρακτος ενσωματώνει ένα συγκρότημα ρουλεμάν επαφής γωνίας κατασκευασμένο στην Ιαπωνία (τέσσερις σειρές μπροστά, δύο σειρές πίσω) και υποστηρίζει ρύθμιση ταχύτητας χωρίς βαθμίδες. Εξοπλισμένη με ένα πνευματικό σύστημα αλλαγής εργαλείων, η άτρακτος επιτρέπει γρήγορη και αποτελεσματική αντικατάσταση εργαλείων. Η κίνηση τροφοδοσίας κινείται από έναν σερβοκινητήρα σε συνδυασμό με μια βίδα σφαιρών. Οι άξονες Χ και Υ υποστηρίζουν λειτουργία σύνδεσης και υιοθετούν έλεγχο ημίκλειστου βρόχου, πραγματοποιώντας γραμμικές και κυκλικές λειτουργίες παρεμβολής. Η μύτη της ατράκτου διαθέτει μια κωνική οπή BT50 και είναι εξοπλισμένη με μια περιστροφική σύνδεση υψηλής ταχύτητας, υποστηρίζοντας μηχανική κατεργασία U-drill υψηλής ταχύτητας με παροχή ψυκτικού μέσου μέσω της ατράκτου.

Αυτός ο βιομηχανικός εξοπλισμός CNC υψηλής απόδοσης, εξειδικευμένος στη διάτρηση και τη σήμανση πλακών και λαμαρινών, είναι επιμελώς σχεδιασμένος για τη μηχανική κατεργασία ακριβείας εξαρτημάτων τύπου πλάκας και δομικών εξαρτημάτων. Ειδικά προσαρμοσμένος για την επεξεργασία τεμαχίων εργασίας, συμπεριλαμβανομένων φλαντζών, δίσκων, δακτυλίων και επίπεδων πλακών, διαθέτει μια βασική προδιαγραφή όπου το πάχος αυτών των τεμαχίων εργασίας πρέπει να συμμορφώνεται αυστηρά με τις προκαθορισμένες παραμέτρους αποτελεσματικής μηχανικής κατεργασίας της μηχανής.

Στα εργαστήρια χαλύβδινων κατασκευών, αυτός ο εξοπλισμός εκτελεί εργασίες διάτρησης και φρεζαρίσματος ακριβείας σε δομικές πλάκες και συνδετικά εξαρτήματα, δημιουργώντας έτσι ένα ισχυρό θεμέλιο για τη σταθερή συναρμολόγηση χαλύβδινων πλαισίων. Στον τομέα της αιολικής ενέργειας, παρέχει λύσεις μηχανικής κατεργασίας υψηλής ακρίβειας για πύργους και φλάντζες ανεμογεννητριών—μια απαραίτητη διαδικασία που διασφαλίζει ότι αυτά τα εξαρτήματα μπορούν να αντέξουν σε σκληρές περιβαλλοντικές συνθήκες (π.χ., ισχυρούς ανέμους, διακυμάνσεις θερμοκρασίας). Για πρωτοβουλίες κατασκευής γεφυρών, ο εξοπλισμός επεξεργάζεται δοκούς γεφυρών και στηρίγματα, επιτρέποντας τον σχηματισμό σταθερών, ανθεκτικών συνδέσεων σχεδιασμένων να αντέχουν σε δυναμικά φορτία καθ' όλη τη διάρκεια ζωής της γέφυρας.
