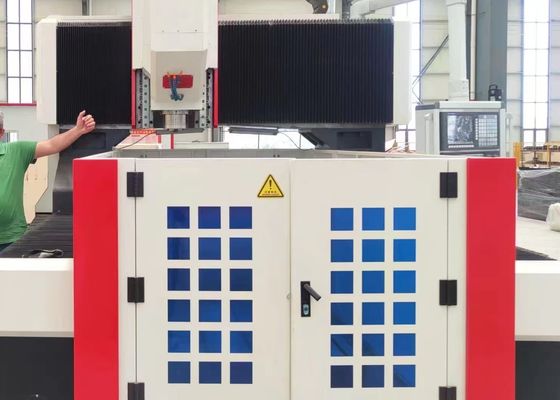

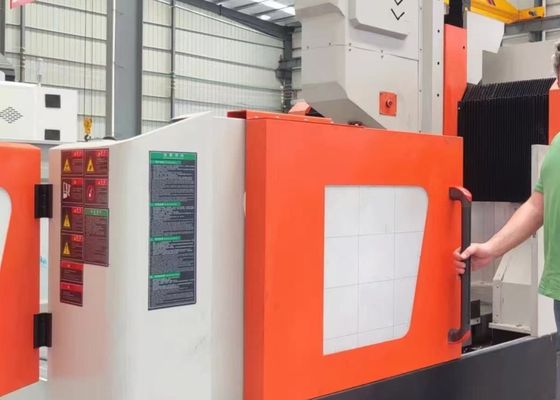

Συνολικές Διαστάσεις 4000x3800x2800mm Κινητό Τραπέζι Εργασίας CNC Δραπάνου 60mm Μέγιστη Διάμετρος Διάτρησης

4000x3800x2800mm Συνολικό Μέγεθος Τραπέζι Εργασίας Κινητή Μηχανή Διάτρησης CNC 60mm Μέγιστη Διάμετρος Διάτρησης

Εφαρμογή:

Η μηχανή διάτρησης και φρεζαρίσματος τύπου CNC είναι κυρίως σχεδιασμένη για την εκτέλεση εργασιών διάτρησης, λοξοτμήσεων, σπειρωμάτων και φρεζαρίσματος σε τεμάχια εργασίας πλάκας και δομικά εξαρτήματα. Το πεδίο εφαρμογής της περιλαμβάνει τεμάχια εργασίας όπως φλάντζες, δίσκους, δακτυλίους και επίπεδες πλάκες, με προδιαγραφές πάχους που πρέπει να είναι αυστηρά εντός των καθορισμένων παραμέτρων αποτελεσματικής επεξεργασίας του εξοπλισμού. Η μηχανή διευκολύνει τη μηχανική κατεργασία οπών διαμπερών και τυφλών οπών τόσο σε εξαρτήματα από ένα υλικό όσο και σε εξαρτήματα από σύνθετα υλικά. Διαθέτοντας ψηφιακό έλεγχο σε όλη τη ροή εργασίας της μηχανικής κατεργασίας, προσφέρει ανώτερη ευκολία και αποτελεσματικότητα στη λειτουργία. Είναι καλά εξοπλισμένη για την υποστήριξη αυτοματοποιημένης παραγωγής, την επίτευξη αποτελεσμάτων μηχανικής κατεργασίας υψηλής ακρίβειας και την κάλυψη των απαιτήσεων πολλαπλών ποικιλιών και μεγάλων σεναρίων κατασκευής.

Προδιαγραφές:

Χαρακτηριστικά Προϊόντος

1. Σύστημα Μετάδοσης:
Οι οδηγοί και οι δρομείς υψηλής ακρίβειας που προέρχονται από την Ταϊβάν είναι σχεδιασμένοι για να εξασφαλίζουν ομαλή απόδοση λειτουργίας, ενώ παράλληλα ενισχύουν σημαντικά την ικανότητα φόρτισης του εξοπλισμού.
Ο άξονας Χ και ο άξονας Ζ είναι διαμορφωμένοι με δύο και τέσσερις κυλιόμενους γραμμικούς οδηγούς αντίστοιχα, που χρησιμεύουν ως μηχανισμοί καθοδήγησης και φόρτισης για πλευρική και διαμήκη κίνηση. Αυτή η διαμόρφωση πληροί πλήρως τις τεχνικές απαιτήσεις για λειτουργίες διάτρησης υψηλής ταχύτητας. Για τη μετάδοση ισχύος, ο άξονας Χ και ο άξονας Ζ υιοθετούν σερβοκινητήρες AC για την κίνηση βιδών ακριβείας, μετατρέποντας την περιστροφική κίνηση σε ακριβή γραμμική μετατόπιση.

Ο άξονας Υ είναι εξοπλισμένος με δύο κυλιόμενους γραμμικούς οδηγούς βαρέως τύπου, ο καθένας από τους οποίους είναι εξοπλισμένος με δύο δρομείς τετραγωνικής ράγας για να σχηματίσουν τον μηχανισμό ολίσθησης του άξονα Υ. Αυτός ο δομικός σχεδιασμός όχι μόνο πληροί τις απαιτήσεις υψηλής ακαμψίας και αντοχής του πλαισίου του γερανού, αλλά προσφέρει επίσης τεχνικά πλεονεκτήματα, όπως χαμηλό συντελεστή τριβής, υψηλή ταχύτητα κίνησης, εξαιρετική απόδοση απόσβεσης κραδασμών και εκτεταμένη διάρκεια ζωής. Για τη μετάδοση ισχύος, ο άξονας Υ υιοθετεί τεχνολογία συγχρονισμένης κίνησης σερβοκινητήρα, η οποία κινεί συγχρονισμένα τις βίδες σφαιρών για να περιστρέφονται, ενεργοποιώντας έτσι την παλινδρομική κίνηση του πάγκου εργασίας του άξονα Υ για την επίτευξη ακριβών λειτουργιών μηχανικής κατεργασίας CNC.

2. Αυτόματο Σύστημα Λίπανσης και Προστατευτικοί Μηχανισμοί:
Αυτό το εργαλειομηχανή είναι εξοπλισμένο με ένα αυτόματο σύστημα λίπανσης με μερική πίεση όγκου κατασκευασμένο στην Ταϊβάν. Παρέχει ολοκληρωμένη, αυτόματη λίπανση χωρίς νεκρές γωνίες σε κινούμενα εξαρτήματα όπως οδηγοί, βίδες μολύβδου και ράφια, προστατεύοντας αποτελεσματικά τη διάρκεια ζωής του εργαλειομηχανής. Ο άξονας Χ και ο άξονας Υ του εξοπλισμού είναι εξοπλισμένοι με προστατευτικά καλύμματα κατά της σκόνης, ενώ γύρω από τον πάγκο εργασίας είναι εγκατεστημένα προστατευτικά πιτσιλίσματος αδιάβροχα για την ενίσχυση της προστασίας λειτουργίας.

3. Κεντρικό Σύστημα Παροχής Ψυκτικού:
Αυτό το εργαλειομηχανή διαθέτει στάνταρ ένα κεντρικό σύστημα παροχής ψυκτικού. Το εσωτερικό σύστημα κυκλοφορίας ψυκτικού εμποδίζει αποτελεσματικά τα τσιπς σιδήρου να προσκολλώνται στο εργαλείο κατά τη διάρκεια των εργασιών μηχανικής κατεργασίας, μειώνει τη φθορά του εργαλείου, παρατείνει τη διάρκεια ζωής του εργαλείου και ενισχύει το φινίρισμα της επιφάνειας των τεμαχίων εργασίας. Η έξοδος ψυκτικού υψηλής πίεσης στην άκρη του εργαλείου παρέχει αξιόπιστη προστασία τόσο για την επιφάνεια του τεμαχίου εργασίας όσο και για την περιστροφική σύνδεση υψηλής ταχύτητας, αποτρέπει την απόφραξη της περιστροφικής σύνδεσης που προκαλείται από ακαθαρσίες και συμβάλλει στη βελτίωση της συνολικής ποιότητας του τεμαχίου εργασίας και της λειτουργικής απόδοσης.

Αυτός ο βιομηχανικός εξοπλισμός τύπου CNC υψηλής απόδοσης, αφιερωμένος σε εφαρμογές διάτρησης και σήμανσης πλακών και λαμαρινών, είναι σχολαστικά σχεδιασμένος για την κατεργασία ακριβείας εξαρτημάτων τύπου πλάκας και δομικών εξαρτημάτων. Ειδικά βελτιστοποιημένο για την επεξεργασία τεμαχίων εργασίας όπως φλάντζες, δίσκους, δακτυλίους και επίπεδες πλάκες, ενσωματώνει μια βασική προδιαγραφή ότι το πάχος αυτών των τεμαχίων εργασίας πρέπει να συμμορφώνεται αυστηρά με τις προκαθορισμένες παραμέτρους αποτελεσματικής μηχανικής κατεργασίας της μηχανής.

Στις εγκαταστάσεις κατασκευής χαλύβδινων κατασκευών, αυτός ο εξοπλισμός πραγματοποιεί εργασίες διάτρησης και φρεζαρίσματος ακριβείας σε δομικές πλάκες και συνδετικά στοιχεία, θέτοντας έτσι ένα ισχυρό θεμέλιο για τη σταθερή συναρμολόγηση χαλύβδινων πλαισίων. Στον κλάδο της αιολικής ενέργειας, παρέχει λύσεις μηχανικής κατεργασίας υψηλής ακρίβειας για πύργους και φλάντζες ανεμογεννητριών—μια αναπόσπαστη διαδικασία που διασφαλίζει ότι αυτά τα εξαρτήματα είναι ικανά να αντέξουν σοβαρές περιβαλλοντικές συνθήκες (π.χ., έντονους ανέμους, διακυμάνσεις θερμοκρασίας). Για έργα κατασκευής γεφυρών, ο εξοπλισμός επεξεργάζεται δοκούς γεφυρών και στηρίγματα, διευκολύνοντας τον σχηματισμό σταθερών, ανθεκτικών συνδέσεων σχεδιασμένων να αντέχουν δυναμικά φορτία καθ' όλη τη διάρκεια της εκτεταμένης διάρκειας ζωής της γέφυρας.
