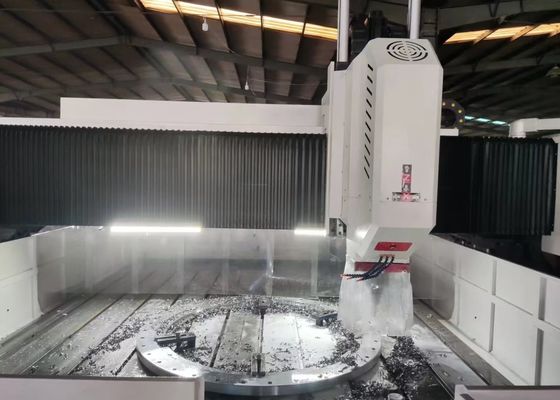

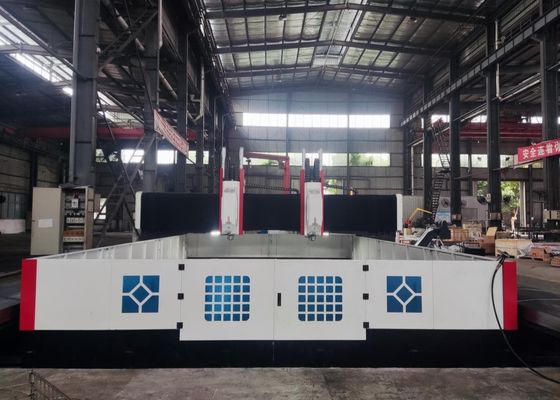

3000x2200mm Μέγεθος του εργασιακού υλικού Μηχανή τρυπήματος και φρεναρίσματος πλάκας CNC BT50-150 Σφινδάλιο

3000x2200mm Μέγεθος του εργασιακού υλικού Μηχανή τρυπήματος και φρεναρίσματος πλάκας CNC BT50-150 Σφινδάλιο

Εφαρμογή:

Η μηχανή τρυπήματος και φρέσκωσης με CNC είναι κυρίως σχεδιασμένη για τρυπήματα, διατριβές, χτυπήματα και φρέσκωση πλάκων και δομικών κατασκευαστικών στοιχείων, συμπεριλαμβανομένων φλάντζων, δίσκων, δακτυλίων,και άλλα τεμάχια εργασίας με πάχους που εμπίπτουν στο εύρος πραγματικής επεξεργασίας του εξοπλισμούΕπιτρέπει την τρύπαση τρυπών και τυφλών τρυπών τόσο σε μονοϋλικά μέρη όσο και σε σύνθετα υλικά.Όλη η διαδικασία επεξεργασίας ελέγχεται ψηφιακά για εξαιρετική λειτουργική ευκολία, υποστηρίζοντας την αυτοματοποιημένη παραγωγή, την υψηλή ακρίβεια, την επεξεργασία πολλαπλών ποικιλιών και την μαζική παραγωγή.

Προδιαγραφές:

Χαρακτηριστικά του προϊόντος

1Μηχανική κρεβατοκάμαρα και τραπέζι εργασίας:
Το μηχάνημα και το τραπέζι εργασίας είναι από ένα κομμάτι γκρι σιδήρου (HT250).Διαθέτουν εξαιρετική δυναμική και στατική ακαμψία με μηδενική παραμόρφωσηΗ επιφάνεια του τραπεζιού εργασίας είναι εξοπλισμένη με ακριβώς επεξεργασμένες, βέλτιστα διατεταγμένες τρύπες σε Τ, ώστε να διευκολύνεται η σύσφιξη του εργαστηρίου.Δύο σετ υψηλής ακρίβειας γραμμικών οδηγών είναι τοποθετημένα και στις δύο πλευρές της βάσης του κρεβατιού, διασφαλίζοντας την ομοιόμορφη κατανομή της δύναμης στους οδηγοί και βελτιώνοντας σημαντικά την ακαμψία, την αντοχή στη σύσφιξη και την αντοχή στην συμπίεση της μηχανής εργαλείου.Το σύστημα κίνησης χρησιμοποιεί κινητήρες servo εναλλασσόμενου ρεύματος σε συνδυασμό με συσσωρευτές κυλινδρικών βιδών ακριβείας για διπλή οδήγησηΟι ρυθμιζόμενες βίδες κατανέμονται στο κάτω μέρος του κρεβατιού, επιτρέποντας την βολική επιπέδου του κρεβατιού και του τραπεζιού εργασίας.

2Κινητή Πύλη:
Η κινητή βέλη κατασκευάζεται από χυτοσίδηρο γκρι (HT250).Μια ακριβής σφαιρική βίδα συναρμολόγηση συνδυασμένη με ένα κινητήρα servo επιτρέπει στην κεφαλή ισχύος διακινούμενη πλάκα να κινηθεί κατά μήκος του άξονα XΗ πλακέτα διακίνησης της κεφαλής ισχύος είναι εξοπλισμένη με κεφαλή ισχύος γεώτρησης.που οδηγεί το ξύλο της στροφής σφαίρας να περιστρέφεται πάνω στην στροφή σφαίρας μέσω ενός συμπλέκτη ακριβείας.

3Κινητή σέλα:
Η κινητή σέλα είναι ένα δομικό στοιχείο από χυτοσίδηρο υψηλής ακρίβειας.και έναν πλανητικό μειωτή υψηλής ακρίβειας που συνδέεται με τον κινητήρα servoΤο βάρος της κεφαλής γεώτρησης είναι ισορροπημένο για να μειώσει το φορτίο βίδα και να παρατείνει τη διάρκεια ζωής της βίδες μπάλα.που επιτρέπουν δράσεις όπως η ταχεία κίνηση προς τα εμπρός, ταχεία αντίστροφη κίνηση και διακοπή της κεφαλής ισχύος, μαζί με αυτόματη λειτουργία σπάσματος τσιπ, αφαίρεσης τσιπ και παύσης.

4Κεφαλή τρύπησης:
Η κεφαλή ισχύος γεώτρησης χρησιμοποιεί έναν ειδικό κινητήρα σφινδάλου servo, ο οποίος μεταδίδει ισχύ σε ένα εξειδικευμένο σφινδάλιο ακριβείας μέσω μιας οδοντωτής συγχρονισμένης ζώνης για την ενίσχυση της ροπής.Το σπιντέλο είναι διαμορφωμένο με ιαπωνικά γωνιακά ρουλεμάντα επαφής που είναι διατεταγμένα σε μια δομή έξι σειρών (τέσσερις μπροστά και δύο πίσω)Το σπινδάλιο είναι εξοπλισμένο με σύστημα αλλαγής εργαλείου με πνευματικό σύστημα και εξασφαλίζει την ταχεία και βολική αντικατάσταση του εργαλείου.Η κίνηση τροφοδοσίας οδηγείται από ένα κινητήρα servo συνδυασμένο με μια στροφή μπάλαςΟι άξονες X και Y υποστηρίζουν τη λειτουργία σύνδεσης και υιοθετούν έλεγχο ημι-κλειστού βρόχου, συνειδητοποιώντας γραμμικές και κυκλικές λειτουργίες παρεμβολής.Το άκρο του σπινδέλου διαθέτει μια βελονιστική τρύπα BT50 και είναι εξοπλισμένο με μια περιστρεφόμενη σύνδεση υψηλής ταχύτητας, που υποστηρίζει επεξεργασία υψηλής ταχύτητας με τρυπάνι U με παροχή ψυκτικού υγρού μέσω σπινδέλου.

Αυτός ο υψηλής απόδοσης βιομηχανικός εξοπλισμός CNC, ειδικευμένος στις επεξεργασίες γεώτρησης και σήμανσης για πλάκες και φύλλα μετάλλου,είναι επιμελώς σχεδιασμένο για την επεξεργασία με ακρίβεια κατασκευαστικών στοιχείων και δομικών μερών τύπου πλάκας- ειδικά σχεδιασμένα για την επεξεργασία τεμαχίων εργασίας, συμπεριλαμβανομένων των φλάντζων, των δίσκων, των δακτυλίων και των επίπεδων πλακών,Η μέθοδος αυτή περιλαμβάνει μια βασική απαίτηση ότι το πάχος των εν λόγω εργαστηρίων πρέπει να είναι αυστηρά ευθυγραμμισμένο με τις προκαθορισμένες προδιαγραφές αποτελεσματικής επεξεργασίας του μηχανήματος..

Σε εργοστάσια κατασκευής χάλυβα, ο εξοπλισμός αυτός εκτελεί γεωτρήσεις ακριβείας και φρέσκιση σε δομικές πλάκες και συνδετικά στοιχεία,δημιουργώντας έτσι μια σταθερή βάση για τη σταθερή συναρμολόγηση των ατσάλινων πλαισίων- στον τομέα της αιολικής ενέργειας,Παρέχει λύσεις επεξεργασίας υψηλής ακρίβειας για πύργους ανεμογεννητριών και φλάντζες, μια ουσιώδης διαδικασία που εγγυάται ότι τα μέρη αυτά μπορούν να αντέξουν σκληρές περιβαλλοντικές συνθήκες (eΓια τις πρωτοβουλίες κατασκευής γεφυρών, ο εξοπλισμός επεξεργάζεται τις δομές γεφυρών και τις ράβδους υποστήριξης, επιτρέποντας το σχηματισμό σταθερών,ανθεκτικές συνδέσεις σχεδιασμένες για να αντέχουν σε δυναμικά φορτία καθ' όλη τη διάρκεια της μακράς ζωής της γέφυρας.
