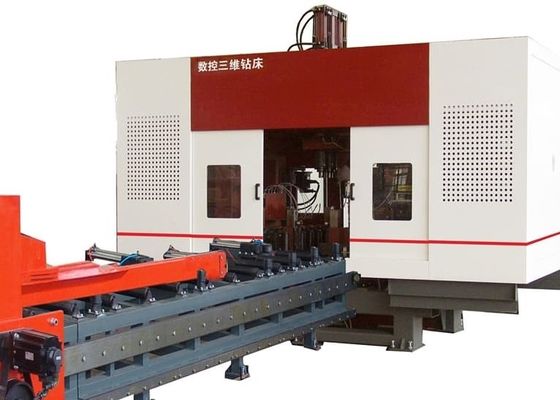

1250x600mm μέγιστο μέγεθος πλάτος x ύψος CNC 3D μηχανή τρυπανισμού δέσμης γραμμή 40mm μέγιστη διάμετρος τρύπας

1250x600mm μέγιστο μέγεθος πλάτος x ύψος CNC 3D μηχανή τρυπανισμού δέσμης γραμμή 40mm μέγιστη διάμετρος τρύπας

Εφαρμογή:

Αυτό το κέντρο επεξεργασίας έχει σχεδιαστεί κυρίως για τις επεξεργασίες γεώτρησης σε H-σκάλες.εκτελεί διαδικασίες γεώτρησης σε εργασιακά κομμάτια με εξαιρετική απόδοσηΤο εξοπλισμό αυτό, που διαθέτει ανώτερη ακρίβεια μηχανικής επεξεργασίας και φιλική προς τον χρήστη λειτουργία, αποτελεί μια απαραίτητη λύση υψηλών επιδόσεων στον τομέα των χάλυβα.Χρησιμοποιείται ευρέως σε βασικές βιομηχανίες, συμπεριλαμβανομένης της κατασκευαστικής μηχανικής., έργα υποδομής γεφυρών, κατασκευής πύργων και έργα δομής δικτύου.

Προδιαγραφές:

Χαρακτηριστικά του προϊόντος

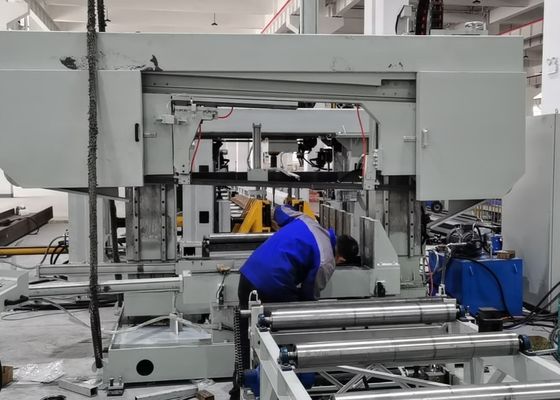

1Το εργαλείο αυτό αποτελείται κυρίως από κύριο σώμα μηχανής, σύστημα τροφοδοσίας CNC, μεταφορέα υλικών, ηλεκτρικό σύστημα, υδραυλικό σύστημα, σύστημα ψύξης, σύστημα λιπαντικής, κουτί απορριμμάτων και άλλα μέρη.Το εργαλείο μηχανής υιοθετεί σταθερή δομή κρεβατιού και κινητή δομή εργαστηρίου, η οποία είναι κατάλληλη για την επεξεργασία μεγάλου χάλυβα σε σχήμα H, είναι βολική για συνεχή παραγωγή και έχει υψηλό βαθμό αυτοματοποίησης.

2Το σώμα της μηχανής γεώτρησης αποτελείται από κρεβάτι, συστατικά πίνακα συρρίκνωσης CNC, συσκευή υποστήριξης, συσκευή άνω πίεσης, συσκευή πλευρικής πίεσης, συσκευή ανίχνευσης κλπ.Τα μέρη του αριθμητικού ελέγχου συρόμενο τραπέζι είναι η σταθερή πλευράΤα συστατικά του τραπεζιού διακίνησης αποτελούνται από μια πλακέτα διακίνησης, ένα κάθισμα τραπεζιού διακίνησης, ένα κεφάλι, ένα μηχανικό σπινθήρα υψηλής ταχύτητας,κυλίνδρος εργαλείου, κινητήρας μετατροπής συχνότητας, κινητήρα εφοδιασμού, γραμμικό οδηγό, βίδα μολύβδου κ.λπ., που χρησιμοποιούνται για την τρύπαση χάλυβα σε σχήμα H.

3Το σύστημα τροφοδοσίας CNC αποτελείται από στήριγμα, γρανάζια, ράκα, κινητήρα servo, μειωτήρα και χειριστήρα.Ο κινητήρας servo οδηγεί τον χειριστή για να οδηγήσει το σχήμα H χάλυβα για να κινηθεί στην κατεύθυνση X για να τροφοδοτήσει το σχήμα H χάλυβα, το οποίο μπορεί να πραγματοποιήσει την ακριβή τοποθέτηση του εργασιακού τμήματος.

4Ο μεταφορέας υλικού διαιρείται σε μεταφορέα τροφοδοσίας υλικού και μεταφορέα εξωτροφοδοσίας.που χρησιμοποιείται για τη μεταφορά του κενού χάλυβα με προφίλΤο μεταγωγικό εξωτερικής τροφοδοσίας αποτελείται από ένα στήριγμα καναλιού υλικού, έναν τροφοδοτικό ρόλο κλπ.,που χρησιμοποιούνται για την μεταφορά του τελικού εργαστηρίου.

5Το σύστημα ψύξης χρησιμοποιεί εσωτερικές και εξωτερικές μεθόδους ψύξης για να ψύξει το γεωτρύπασμα με ομίχλη πετρελαίου.και μπορεί να μειώσει την φθορά του τρυπάνι.

6Το υδραυλικό σύστημα χρησιμοποιείται για την παροχή ενέργειας στην άνω συσκευή πίεσης, στην πλευρική συσκευή πίεσης, στον κύλινδρο μαχαιριού κλπ.

7Το πνευματικό σύστημα χρησιμοποιείται για την παροχή ενέργειας σε χειριστήρες, κυλίνδρους δοκιμής κλπ.

8Το σύστημα λίπανσης χρησιμοποιεί συνδυασμό κεντρικής και χειροκίνητης λίπανσης.Η κεντρική λίπανση χρησιμοποιείται κυρίως για την χρονική και ποσοτική λίπανση των κύριων γραμμικών οδηγών και των μολύβδινων βιδών.

9Το σύστημα ελέγχου του εργαλείου μηχανής αποτελείται από έναν υπολογιστή οικοδεσπότη, PLC κλπ. Μέθοδος προγραμματισμού:Εισαγωγή σχεδίων CAD ή παραμέτρων επεξεργασίας μέσω διεπαφής USB ή πληκτρολογίου για τη δημιουργία προγράμματος επεξεργασίαςΤο πρόγραμμα επεξεργασίας μπορεί να αποθηκευτεί, να ανακληθεί, να εμφανιστεί και να κοινοποιηθεί ανά πάσα στιγμή σύμφωνα με τον αριθμό μέρους.Το εργαλείο μηχάνημα δεν μπορεί μόνο να συνειδητοποιήσει τη χειροκίνητη ρύθμιση και τον έλεγχο κάθε παράμετρο επεξεργασίας, αλλά και να συνειδητοποιήσει την αυτόματη επεξεργασία ελέγχου ολόκληρης της διαδικασίας.

Σε δοκιμαστικές επίδειξη, η δομή CNC και το τρυπάνι φύλλου μετάλλου, η σήμανση, and shearing machine can effectively showcase its processing capabilities when operating on standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of diverse dimensionsΤα δείγματα που παρουσιάστηκαν κατά τη διάρκεια αυτών των επιδείξεων αποδεικνύουν σαφώς την ικανότητα του εξοπλισμού να επιτυγχάνει ακριβή τοποθέτηση τρυπών, ομαλές ίνες και ευανάγνωστα μοτίβα σήμανσης.Συνεπώς ενσωματώνει πλήρως την υψηλή ακρίβεια και την αξιοπιστία του σε σενάρια εφαρμογής στον πραγματικό κόσμο.

Η μηχανή υψηλής ταχύτητας CNC H-Beam Drilling, Marking and Shearing Machine χρησιμοποιείται κυρίως σε εγκαταστάσεις κατασκευής χάλυβα και πρωτοβουλίες κατασκευής γεφυρών.Μέσα σε εργαστήρια χάλυβα, παρέχει επεξεργασία ακριβείας για τις δομές H που χρησιμοποιούνται σε δομές πλαισίου και στήριξης, θέτοντας έτσι μια σταθερή βάση για τη σταθερή συναρμολόγηση των δομών χάλυβα.Στα πλαίσια της κατασκευής γεφυρώνΤο υλικό αυτό πραγματοποιεί γεωτρήσεις υψηλής ακρίβειας σε H-beams, γεγονός που όχι μόνο βελτιώνει τη δομική σταθερότητα των γεφυρών, αλλά και τους δίνει τη δυνατότητα να αντέχουν αποτελεσματικά σε μακροχρόνια φορτία.Εξαιρετική επιχειρησιακή αποτελεσματικότηταΗ μηχανή παρέχει αξιόπιστη υποστήριξη σε αυτούς τους κρίσιμους τομείς υποδομών και εγγυάται την ομαλή εξέλιξη των σχετικών έργων.
