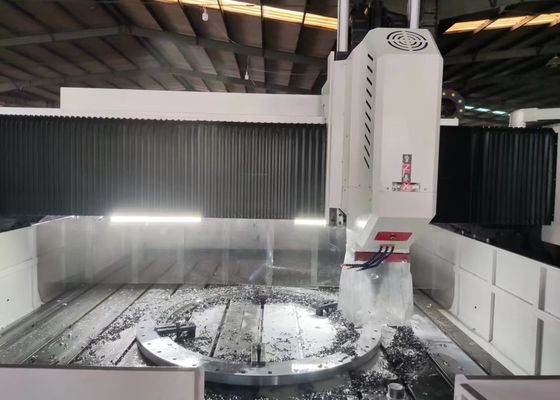

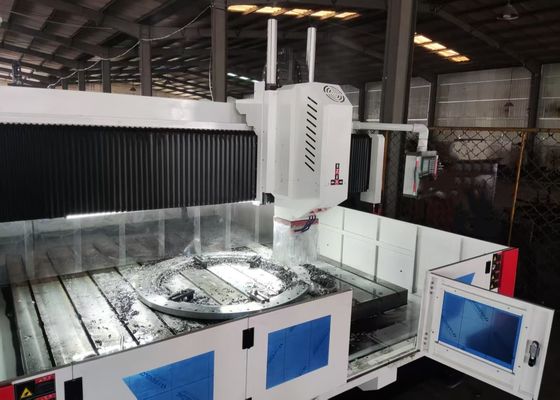

4000x1600mm Μέγεθος του εργασιακού υλικού CNC πλάκας φλάντζης τρυπαντικής μηχανής τρυπαντικής 800mm ύψος γάντριας

4000x1600mm Μέγεθος του εργασιακού υλικού CNC πλάκας φλάντζης τρυπαντικής μηχανής τρυπαντικής 800mm ύψος γάντριας

Εφαρμογή:

Ο εξοπλισμός αυτός έχει σχεδιαστεί για γεωτρήσεις, διατριβές, χτύπημα και άλεση σε πλάκες και δομικά στοιχεία.Έχει σχεδιαστεί κυρίως για τη γεώτρηση με υψηλή απόδοση των εργασιακών μερών, συμπεριλαμβανομένων των φλάντζων, δίσκοι, δαχτυλίδια και πλάκες με πάχους εντός του εύρους αποτελεσματικής επεξεργασίας.Η μονάδα επιτρέπει την επεξεργασία τρυπών και τυφλών τρυπών τόσο σε μονοϋλικά μέρη όσο και σε σύνθετα υλικάΕξοπλισμένο με ψηφιακό έλεγχο για τις διαδικασίες επεξεργασίας του, το εργαλειομηχανείο προσφέρει εξαιρετική λειτουργική ευκολία, υποστηρίζοντας την αυτοματοποιημένη παραγωγή, την υψηλής ακρίβειας κατασκευή,μεταποίηση ποικιλιών, και τις ανάγκες μεγάλης παραγωγής.

Προδιαγραφές:

Δομή διαίρεσης:

Ο εξοπλισμός αυτός αποτελείται κυρίως από τραπέζι εργασίας κρεβατιού, κινητή γέφυρα, κινητή σέλα, κεφαλή δύναμης γεώτρησης και άλεσης, αυτόματη συσκευή λίπανσης και συσκευή προστασίας, κυκλοφοριακή συσκευή ψύξης,σύστημα ψηφιακού ελέγχουΤο εργαλείο έχει υψηλή ακρίβεια τοποθέτησης και επαναληπτική ακρίβεια τοποθέτησης.

Χαρακτηριστικά του προϊόντος

1- κρεβάτι και τραπέζι εργασίας:
Το κρεβάτι κατασκευάζεται από χυτοσίδηρο HT250 γκρίζου χρώματος, υποβάλλεται σε δευτερογενείς επεξεργασίες ανάψυξης και γήρανσης πριν από την τελική τελική επεξεργασία.Δύο σετ υψηλής ακρίβειας γραμμικές οδηγίες είναι τοποθετημένες και στις δύο πλευρές της βάσης του κρεβατιού, διασφαλίζοντας την ομοιόμορφη κατανομή της δύναμης στους συρρέοντες του οδηγού, βελτιώνοντας παράλληλα σημαντικά τη συνολική ακαμψία, την αντοχή στη σύσφιξη και την αντοχή στη συμπίεση του εργαλείου.Το σύστημα κίνησης ενσωματώνει κινητήρες servo AC συνδυασμένους με συναρμολογήσεις κυλινδρικών βιδών ακριβείαςΤο πάγκο εργασίας είναι εφοδιασμένο με υδραυλικό σύστημα σφραγίσματος κυλίνδρου για την ασφαλή στερέωση του εργαστηρίου.

2Κινητή Πύλη:
Η κινητή θύρα κατασκευάζεται με χύτευση από χυτοσίδηρο χρώματος χρώματος HT250, με δύο σετ πολύ υψηλού φορτίου κυλιόμενων γραμμικών συστημάτων καθοδήγησης που τοποθετούνται στην μπροστινή πλευρά της.Μια ακριβής συναρμολόγηση βίδα σφαίρας σε συνδυασμό με ένα κινητήρα servo οδηγεί την πλάκα διαδρόμου της κεφαλής ισχύος για να επιτύχει ακριβή κίνηση στον άξονα X, και η κεφαλή ισχύος γεώτρησης τοποθετείται σε αυτή την πλάκα διαβήματος.Η διαδρομή του γάντριας πραγματοποιείται από τον κινητήρα με σέρβο μέσω ενός συμπλέκτη ακριβείας που οδηγεί το ξύλο στροφής σφαίρας να περιστρέφεται κατά μήκος της στροφής σφαίρας, εξασφαλίζοντας σταθερή και ακριβή κίνηση.

3Κινητή σέλα:
Η κινητή σέλα κατασκευάζεται από δομικά στοιχεία από χυτοσίδηρο ακριβείας.,Αυτή η διαμόρφωση εξισορροπεί το βάρος της κεφαλής ισχύος, μειώνει το φορτίο στην κορυφαία βίδα,και επεκτείνει τη διάρκεια ζωής της μολύβδουΤο σύστημα οδηγεί την κεφαλή ισχύος γεώτρησης για να εκτελεί ακριβή κίνηση στον άξονα Z, επιτρέποντας λειτουργίες όπως ταχεία τροφοδοσία, τροφοδοσία εργασίας, ταχεία ανάσυρση και διακοπή.Επίσης ενσωματώνει αυτόματο σπάσιμο τσιπ, απομάκρυνση τσιπ, και δυνατότητες παύσης για βελτιωμένη λειτουργική αποτελεσματικότητα.

.

Αυτή η υψηλής απόδοσης βιομηχανική μηχανή CNC είναι ειδικευμένη στις επεξεργασίες τρυπήματος και σήμανσης για πλάκες και εξαρτήματα φύλλου.Είναι σχολαστικά σχεδιασμένο για την παροχή ακριβούς μηχανικής επεξεργασίας των τεμαχίων τύπου πλάκας και δομικά μέρη, με ειδική προσαρμοστικότητα στην επεξεργασία φλάντζων, δίσκων, δακτυλίων, επίπεδων πλακών και παρόμοιων κατασκευαστικών στοιχείων.Μια βασική απαίτηση είναι ότι το πάχος των εργασιακών κομματιών πρέπει να συμμορφώνεται αυστηρά με τις προκαθορισμένες αποτελεσματικές παραμέτρους μηχανικής.

Σε εγκαταστάσεις κατασκευής χάλυβα, ο εξοπλισμός αυτός εκτελεί γεωτρήσεις ακριβείας και φρέσκιση σε δομικές πλάκες και στοιχεία σύνδεσης,για τη θέσπιση αξιόπιστης βάσης για τη σταθερή συναρμολόγηση ατσάλινων πλαισίων- στον τομέα της αιολικής ενέργειας,Παρέχει λύσεις επεξεργασίας υψηλής ακρίβειας για πύργους αιολικών ανεμογεννητριών και φλάντζες, μια κρίσιμη διαδικασία που εξασφαλίζει ότι τα στοιχεία αυτά μπορούν να αντέξουν σκληρές περιβαλλοντικές συνθήκες (eΓια την κατασκευή γεφυρών, ο εξοπλισμός επεξεργάζεται τις δομές γέφυρας και τις ράβδους στήριξης, επιτρέποντας το σχηματισμό σταθερών,ανθεκτικές συνδέσεις σχεδιασμένες για να αντέχουν σε δυναμικά φορτία κατά τη διάρκεια της μακράς ζωής της γέφυρας.
