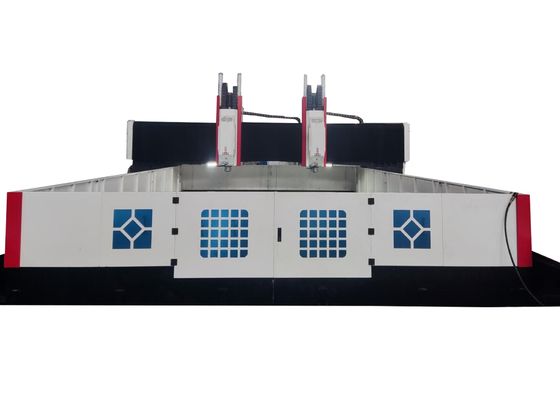

Συνολικές διαστάσεις CNC μηχανής διάτρησης μετάλλων τύπου Gantry 6000x3900x2700mm, μέγιστη διάμετρος διάτρησης 70mm

6000x3900x2700mm Συνολικό μέγεθος Μηχανή τρυπανισμού μετάλλου CNC 70mm Μέγιστη διάμετρος τρυπανισμού

Εφαρμογή:

Ο εξοπλισμός αυτός είναι ειδικά κατασκευασμένος για γεωτρήσεις, διατριβές, χτύπημα και άλεση σε πλάκες και δομικά στοιχεία.Έχει σχεδιαστεί κυρίως για τη γεώτρηση με υψηλή απόδοση των εργασιακών κομματιών, συμπεριλαμβανομένων των φλάντζων, δίσκοι, δαχτυλίδια και πλάκες των οποίων τα πάχους ευθυγραμμίζονται με το καθορισμένο εύρος αποτελεσματικής επεξεργασίας.Το σύστημα διευκολύνει την επεξεργασία τρυπών και τυφλών τρυπών τόσο σε εξαρτήματα με ένα υλικό όσο και σε σύνθετα υλικάΜε ψηφιακό έλεγχο των διαδικασιών επεξεργασίας του, το εργαλειομηχανείο προσφέρει ανώτερη λειτουργική ευκολία, ικανοποιώντας τις απαιτήσεις της αυτοματοποιημένης παραγωγής, της υψηλής ακρίβειας κατασκευής, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας, της υψηλής ποιότητας και της ποιότηταςμεταποίηση ποικιλιών, και σενάρια μεγάλης παραγωγής.

Προδιαγραφές:

Δομή διαίρεσης:

Αυτό το εξοπλισμό τρυπήματος και αλεξίστρωσης φλάντζης κιβωτίου CNC αποτελείται κυρίως από ένα τραπέζι εργασίας κρεβατιού, κινητό κιβωτίο, κινητή σέλα, κεφαλή ισχύος τρυπήματος και αλεξίστρωσης, αυτόματο σύστημα λιπαντικής,μηχανισμός προστασίας, σύστημα ψύξης κυκλοφορίας, σύστημα αριθμητικού ελέγχου και ηλεκτρικό σύστημα, μεταξύ άλλων βασικών στοιχείων.το εργαλειομηχανείο παρουσιάζει εξαιρετική ακρίβεια τοποθέτησης και ακρίβεια επανάληψης τοποθέτησης.

Χαρακτηριστικά του προϊόντος

1Κεφαλίδα ισχύος τρύπησης:
Η κεφαλή ισχύος γεώτρησης είναι εξοπλισμένη με έναν ειδικό κινητήρα σφινδάλου servo, ο οποίος οδηγεί ένα εξειδικευμένο σφινδάλιο ακριβείας μέσω οδοντωτής συγχρονισμένης επιβράδυνσης ζώνης για την ενίσχυση της ροπής.Υποστηρίζει την ταχεία και βολική αντικατάστασηΟι άξονες X και Y διαθέτουν δυνατότητα σύνδεσης και υιοθετούν έλεγχο ημικλειστού βρόχου,που επιτρέπουν γραμμικές και κυκλικές λειτουργίες παρεμβολήςΤο άκρο του σπινδέλου είναι σχεδιασμένο με τρύπα βρύσης BT40 και είναι εξοπλισμένο με περιστρεφόμενο σύνδεσμο υψηλής ταχύτητας, διευκολύνοντας τις εργασίες επεξεργασίας ψυκτικού υγρού με κεντρική τρύπα U υψηλής ταχύτητας.

2Σύστημα μετάδοσης:
Το σύστημα υιοθετεί υψηλής ακρίβειας εισαγόμενα ταϊβανέζικα μονοπάτια καθοδήγησης και συρόμενα, εξασφαλίζοντας ομαλή λειτουργία, αυξάνοντας παράλληλα αποτελεσματικά την αντοχή βαρέων φορτίων.
Ο άξονας X και ο άξονας Z χρησιμοποιούν καθένα δύο κυλιόμενες γραμμικές οδοντοστοιχίες ως οδοντοστοιχίες και φορτωτικές ράγες για οριζόντια και κατακόρυφη κίνηση, αντίστοιχα,που πληρούν πλήρως τις τεχνικές απαιτήσεις για γεωτρήσεις υψηλής ταχύτηταςΗ μετάδοση του άξονα X και του άξονα Z επιτυγχάνεται μέσω κινητήρων servo AC που οδηγούν στροφές σφαιριδίων ακριβείας, επιτρέποντας ακριβή γραμμική κίνηση.

Ο άξονας Y είναι εξοπλισμένος με δύο βαριά κυλιόμενα γραμμικά μονοπάτια καθοδήγησης στις δύο πλευρές, από τα οποία το ένα διαθέτει πλάγια δομή, η οποία συγκροτεί από κοινού τη διαδρομή σύρματος του άξονα Y.Αυτή η διαμόρφωση ικανοποιεί τις υψηλές απαιτήσεις ακαμψίας και αντοχής του πλαισίου της θύρας, παρέχοντας ταυτόχρονα τεχνικά πλεονεκτήματα όπως χαμηλός συντελεστής τριβής, υψηλή ταχύτητα κίνησης, εξαιρετική απόδοση απορρόφησης δονήσεων και παρατεταμένη διάρκεια ζωής.Το σύστημα μεταφοράς με άξονα Χ χρησιμοποιεί διπλή τεχνολογία συγχρονισμένης κίνησης με κινητήρα σερβοκινητήρα με έναν κινητήρα σερβοκινητήρα εγκατεστημένο σε κάθε πλευρά, η οποία με τη σειρά της οδηγεί το πλαίσιο του γάντι να κινείται και επιτρέπει τις εργασίες μηχανικής CNC.

.

Αυτή η βιομηχανική μηχανή υψηλών επιδόσεων CNC είναι αφιερωμένη στις επεξεργασίες γεώτρησης και σήμανσης για στοιχεία πλάκας και φύλλου.Είναι περίτεχνα σχεδιασμένο για να παρέχει επεξεργασία ακρίβειας των τεμαχίων τύπου πλάκας και δομικών μερών, με στοχευμένη προσαρμοστικότητα στις επεξεργαστικές φλάντζες, τους δίσκους, τους δακτυλίους, τις επίπεδες πλάκες και τα συγκρίσιμα εξαρτήματα.Μια βασική προϋπόθεση είναι ότι το πάχος του εργαστηρίου πρέπει να συμμορφώνεται αυστηρά με τις προκαθορισμένες αποτελεσματικές παραμέτρους επεξεργασίας της μηχανής.

Σε εργοστάσια κατασκευής χάλυβα, ο εξοπλισμός αυτός πραγματοποιεί γεωτρήσεις ακριβείας και φρέσκιση σε δομικές πλάκες και συνδετικά στοιχεία,για τη θέσπιση ισχυρών θεμελίων για τη σταθερή συναρμολόγηση ατσάλινων πλαισίωνΣτο πλαίσιο της βιομηχανίας αιολικής ενέργειας,Παρέχει λύσεις επεξεργασίας υψηλής ακρίβειας για πύργους αιολικών ανεμογεννητριών και φλάντζες, μια βασική διαδικασία που εγγυάται ότι τα στοιχεία αυτά μπορούν να αντέξουν σε σκληρές περιβαλλοντικές συνθήκες (eΓια τις πρωτοβουλίες κατασκευής γεφυρών, ο εξοπλισμός επεξεργάζεται τις δομές γέφυρας και τις ράβδους στήριξης, διευκολύνοντας το σχηματισμό σταθερών, σταθερών και σταθερών ράβδων.μακροχρόνιες συνδέσεις σχεδιασμένες για να αντέχουν σε δυναμικά φορτία καθ' όλη τη διάρκεια της παρατεταμένης ζωής της γέφυρας.
