4000x4000mm Μέγεθος του εργασιακού μεριδίου Μηχανή τρυπήματος φύλλου μετάλλου CNC 80mm Μέγιστη διάμετρος τρυπήματος

Μηχάνημα διάτρησης λαμαρίνας CNC 4000x4000mm, μέγιστη διάμετρος διάτρησης 80mm

Εφαρμογή:

Αυτός ο εξοπλισμός έχει σχεδιαστεί κυρίως για τη διάτρηση, το φασετάρισμα, το ταπ, τη φρεζάρισμα και τις εργασίες βαρελίσματος σε πλάκες και δομικά εξαρτήματα. Παρέχει αποτελεσματική απόδοση διάτρησης οπών για τεμάχια εργασίας, όπως φλάντζες, δίσκους, δακτυλίους και πλάκες με πάχη που εμπίπτουν στο αποτελεσματικό εύρος λειτουργίας του. Ικανό να επεξεργάζεται διαμπερείς οπές και τυφλές οπές, είναι συμβατό τόσο με εξαρτήματα ενός υλικού όσο και με σύνθετα υλικά. Το εργαλειομηχανή διαθέτει ψηφιακό έλεγχο για τις διαδικασίες μηχανικής κατεργασίας του, εξασφαλίζοντας εξαιρετική λειτουργική ευκολία. Διευκολύνει τις αυτοματοποιημένες, υψηλής ακρίβειας, πολλαπλών ποικιλιών και μεγάλης κλίμακας δυνατότητες παραγωγής.

Προδιαγραφές:

Δομή εξοπλισμού:

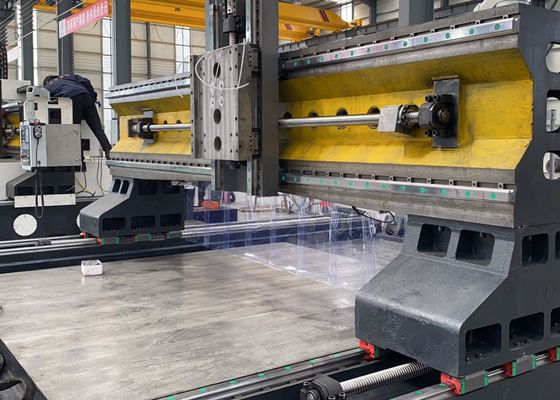

Αυτός ο εξοπλισμός αποτελείται κυρίως από έναν πάγκο εργασίας από χυτοσίδηρο, μια κινητή γέφυρα, μια κινητή σέλα, μια κεφαλή ισχύος διάτρησης και φρεζαρίσματος, ένα αυτόματο σύστημα λίπανσης και προστασίας, μια κυκλοφοριακή μονάδα ψύξης, ένα σύστημα αριθμητικού ελέγχου και ένα ηλεκτρικό σύστημα. Οι κυλιόμενοι οδηγοί προσφέρουν σταθερή στήριξη και ακριβή καθοδήγηση, ενώ οι κινήσεις ακριβείας με σφαιρικά κοχλιωτά παξιμάδια εγγυώνται ανώτερη ακρίβεια τοποθέτησης και εξαιρετική επαναληψιμότητα.

Χαρακτηριστικά προϊόντος

1. Κρεβάτι και πάγκος εργασίας:
Το κρεβάτι και ο πάγκος εργασίας είναι κατασκευασμένα από γκρι χυτοσίδηρο (HT250) ως χυτά μονομπλόκ, υποβάλλονται σε δευτερογενείς επεξεργασίες ανόπτησης και γήρανσης, ακολουθούμενες από μηχανική κατεργασία ακριβείας για να εξασφαλιστεί εξαιρετική δυναμική και στατική ακαμψία χωρίς παραμόρφωση. Η επιφάνεια του πάγκου εργασίας είναι εφοδιασμένη με υποδοχές Τ μηχανικής κατεργασίας ακριβείας σε βελτιστοποιημένη διάταξη, διευκολύνοντας την ασφαλή σύσφιξη του τεμαχίου εργασίας. Η βάση του κρεβατιού είναι εξοπλισμένη με δύο γραμμικούς οδηγούς υψηλής ακρίβειας σε κάθε πλευρά, εξασφαλίζοντας ομοιόμορφη κατανομή δύναμης στα αμαξώματα των οδηγών και ενισχύοντας ουσιαστικά την ακαμψία του εργαλειομηχανής καθώς και την αντοχή σε εφελκυσμό και συμπίεση. Το σύστημα κίνησης υιοθετεί σερβοκινητήρες AC σε συνδυασμό με συγκροτήματα κοχλιωτών παξιμαδιών ακριβείας για αμφίπλευρη κίνηση, επιτρέποντας στη γέφυρα να διασχίζει κατά μήκος του άξονα Υ. Ρυθμιζόμενα μπουλόνια ισοπέδωσης είναι στρατηγικά τοποθετημένα στη βάση του κρεβατιού, επιτρέποντας την εύκολη βαθμονόμηση της οριζόντιας ευθυγράμμισης του κρεβατιού και του πάγκου εργασίας.

2. Κινητή γέφυρα:
Η κινητή γέφυρα είναι κατασκευασμένη από γκρι χυτοσίδηρο (HT250), με δύο κυλιόμενους γραμμικούς οδηγούς εξαιρετικά υψηλής φόρτισης τοποθετημένους στην μπροστινή της πλευρά. Ένα σύνολο συγκροτημάτων κοχλιωτών παξιμαδιών ακριβείας, σε συνδυασμό με έναν σερβοκινητήρα, διευκολύνει την κίνηση του άξονα Χ της διαφάνειας της κεφαλής ισχύος. Οι κεφαλές ισχύος διάτρησης είναι στερεωμένες στη διαφάνεια της κεφαλής ισχύος για εκτέλεση λειτουργίας.

3. Κινητή σέλα:
Η κινητή σέλα είναι ένα δομικό εξάρτημα από χυτοσίδηρο ακριβείας, σχεδιασμένο για βέλτιστη ακαμψία και λειτουργική σταθερότητα. Είναι εξοπλισμένο με δύο γραμμικούς οδηγούς CNC υψηλής χωρητικότητας, ένα σύνολο συγκροτημάτων κοχλιωτών παξιμαδιών ακριβείας και ένα μειωτήρα πλανητικού γραναζιού υψηλής ακρίβειας σε συνδυασμό με έναν σερβοκινητήρα AC. Ένας κύλινδρος εξισορρόπησης αερίου αζώτου είναι ενσωματωμένος στη σχεδίαση, αντισταθμίζοντας το βάρος της κεφαλής ισχύος για την ελαχιστοποίηση του φορτίου στο κοχλιωτό παξιμάδι και την παράταση της διάρκειας ζωής του. Το συγκρότημα κινεί την κεφαλή ισχύος διάτρησης για να εκτελέσει την κίνηση του άξονα Z, επιτρέποντας βασικές λειτουργίες, όπως γρήγορη διαδρομή, τροφοδοσία εργασίας, γρήγορη ανάκληση και ακριβή τοποθέτηση στάσης. Είναι επίσης εξοπλισμένο με αυτόματη θραύση τσιπ, εκκένωση τσιπ και δυνατότητες παύσης προγράμματος για την ενίσχυση της απόδοσης μηχανικής κατεργασίας και του ελέγχου της διαδικασίας.

.

Αυτό το βιομηχανικό μηχάνημα CNC υψηλής απόδοσης είναι αφιερωμένο σε εργασίες διάτρησης και σήμανσης για εξαρτήματα πλάκας και λαμαρίνας. Είναι σχολαστικά σχεδιασμένο για να παρέχει μηχανική κατεργασία ακριβείας τεμαχίων εργασίας τύπου πλάκας και δομικών εξαρτημάτων, με εξειδικευμένη προσαρμοστικότητα στην επεξεργασία φλαντζών, δίσκων, δακτυλίων, επίπεδων πλακών και παρόμοιων εξαρτημάτων. Μια βασική απαίτηση είναι ότι το πάχος του τεμαχίου εργασίας πρέπει να συμμορφώνεται αυστηρά με τις προκαθορισμένες παραμέτρους μηχανικής κατεργασίας του μηχανήματος.

Στις εγκαταστάσεις κατασκευής χαλύβδινων κατασκευών, αυτός ο εξοπλισμός εκτελεί διάτρηση και φρεζάρισμα ακριβείας σε δομικές πλάκες και συνδετικά εξαρτήματα, δημιουργώντας ένα σταθερό θεμέλιο για τη σταθερή συναρμολόγηση χαλύβδινων πλαισίων. Στον τομέα της αιολικής ενέργειας, παρέχει λύσεις μηχανικής κατεργασίας υψηλής ακρίβειας για πύργους και φλάντζες ανεμογεννητριών — μια κρίσιμη διαδικασία που διασφαλίζει ότι αυτά τα εξαρτήματα μπορούν να αντέξουν ακραίες περιβαλλοντικές συνθήκες (π.χ., ισχυρούς ανέμους, διακυμάνσεις θερμοκρασίας). Για έργα κατασκευής γεφυρών, ο εξοπλισμός επεξεργάζεται δοκούς γεφυρών και στηρίγματα, επιτρέποντας τον σχηματισμό σταθερών, ανθεκτικών συνδέσεων σχεδιασμένων να αντέχουν δυναμικά φορτία καθ' όλη τη διάρκεια ζωής της γέφυρας.
