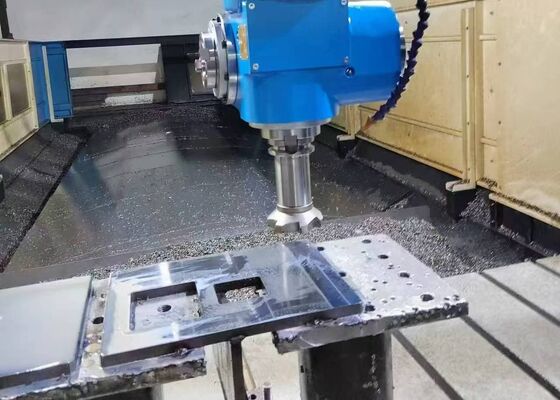

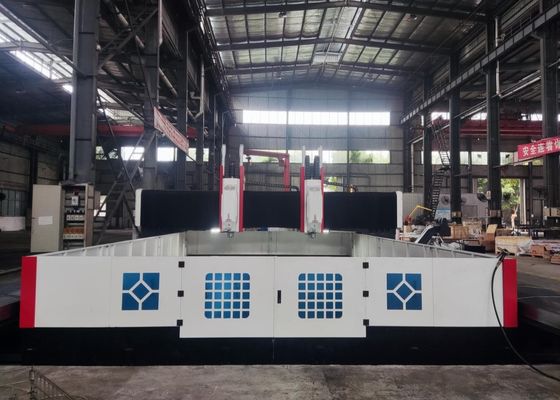

Σκληρό μηχάνημα τρυπήματος πλάκας CNC 6000x6000mm Μέγεθος εργασιακού υλικού Και 22 Kw Servo Spindle Motor

Σκληρό μηχάνημα τρυπήματος πλάκας CNC 6000x6000mm Μέγεθος εργασιακού υλικού Και 22 Kw Servo Spindle Motor

Εφαρμογή:

Αυτό το εξοπλισμό τρυπανισμού και αλεύρισης φλάντζης γέφυρας CNC έχει σχεδιαστεί κυρίως για την εκτέλεση επεξεργασιών τρυπανισμού, διαχωρισμού, χτύπησης, αλεύρισης και τρυπήματος σε εργαστηριακά κομμάτια πλάκας και δομικά εξαρτήματα.Παρέχει αποτελεσματικές επιδόσεις γεωτρήσεων τρυπών για τα εργασιακά κομμάτια, συμπεριλαμβανομένων των φλάντζων, δίσκοι, δαχτυλίδια και πλάκες με πάχους εντός του καθορισμένου αποτελεσματικού εύρους.είναι συμβατό τόσο με στοιχεία από ένα υλικό όσο και με σύνθετα υλικάΜε την ψηφιακή τεχνολογία ελέγχου, το εργαλειομηχανείο εξασφαλίζει εξαιρετική λειτουργική ευκολία.υποστηρίζει απαιτήσεις επεξεργασίας πολλαπλών ποικιλιών, και επιτρέπει τις εργασίες παραγωγής μεγάλης κλίμακας.

Προδιαγραφές:

Δομή εξοπλισμού:

Αυτό το μηχάνημα CNC τρυπήματος και σήμανσης είναι κυρίως εξοπλισμένο με ένα πάγκο από χάλυβα, μια κινητή δομή τρυπημάτων, μια σέλα διέλευσης, μια κεφαλή ισχύος τρυπήματος,Συσκευή για την κατασκευή ηλεκτρικών κυψελών, μια μονάδα ψύξης κυκλοφορίας, ένα σύστημα αριθμητικού ελέγχου (NC) και ένα ηλεκτρικό σύνολο ελέγχου.Ενώ οι μηχανισμοί κίνησης με υψηλή ακρίβεια με στροφή σφαίρας εγγυώνται ανώτερη ακρίβεια θέσης και εξαιρετική επαναληψιμότητα.

Χαρακτηριστικά του προϊόντος

1- κρεβάτι και τραπέζι εργασίας:
Το κρεβάτι της μηχανής είναι κατασκευασμένο από ένα κομμάτι γκρίζου σιδήρου (HT250), ενώ το γκάντρι και η βάση πλευρικής δομής κατασκευάζονται από συγκολλημένες δομές υψηλής αντοχής.Μετά από δευτερογενείς επεξεργασίες ανάψυξης και γήρανσης, η επεξεργασία με ακρίβεια εκτελείται για να επιτευχθεί εξαιρετική δυναμική και στατική ακαμψία, αποτρέποντας αποτελεσματικά τη διαρθρωτική παραμόρφωση.Η επιφάνεια του τραπεζιού εργασίας διαθέτει τεντωμένες τρύπες με ακριβή μηχανήματα που διατίθενται σε βελτιστοποιημένη διάταξηΔύο γραμμικοί οδηγοί υψηλής ακρίβειας είναι εγκατεστημένοι σε κάθε πλευρά της βάσης του κρεβατιού,διασφάλιση της ομοιόμορφης κατανομής της δύναμης μεταξύ των βαγονιών καθοδήγησης και σημαντική βελτίωση της ακαμψίας της εργαλειομηχανήςΤο σύστημα κίνησης υιοθετεί έναν κινητήρα servo AC συνδυασμένο με ένα σύνολο στροφιάς σφαιρίδας ακριβείας για διπλή μετάδοση,που επιτρέπει την ομαλή κίνηση στον άξονα Y της θύραςΟι ρυθμιζόμενες βίδες ισοπέδωσης είναι στρατηγικά κατανεμημένες στο κάτω μέρος του κρεβατιού, επιτρέποντας την άνετη βαθμονόμηση της οριζόντιας ευθυγράμμισης του τραπεζιού εργασίας.

2Κινητή Πύλη:
Η κινητή γέφυρα κατασκευάζεται από υλικό γκρι σιδήρου (HT250), με δύο πολύ υψηλό φορτίο κυλιόμενων γραμμικών οδηγών που ενσωματώνονται στην μπροστινή πλευρά της δομής της γέφυρας.Συγκροτήματα από βίδες σφαίρας ακριβείαςΟι κεφαλές ισχύος γεώτρησης είναι τοποθετημένες στην γωνία της κεφαλής ισχύος για να παρέχουν λειτουργικότητα μηχανικής.

3Μετακινούμενη σέλα:
Η κινούμενη σέλα είναι ένα δομικό συγκρότημα από χυτοσίδηρο ακριβείας, εξοπλισμένο με δύο γραμμικές οδηγίες CNC υψηλού φορτίου, ένα σύνολο συγκροτήσεων στροφών σφαιρίδας ακριβείας,και ένας πλανητικός μειωτής υψηλής ακρίβειας συνδεδεμένος με έναν κινητήρα servoΕίναι ενσωματωμένο περαιτέρω με κύλινδρο ισορροπίας αζώτου, ο οποίος αντισταθμίζει το βάρος της κεφαλής ισχύος για να ελαχιστοποιήσει το φορτίο της στροφής σφαίρας και να παρατείνει τη διάρκεια ζωής της.Αυτό το συστατικό οδηγεί την κεφαλή ισχύος γεωτρήσεις για να εκτελέσει κίνηση στον άξονα ZΕπιπλέον, ενσωματώνει αυτόματο σπάσιμο τσιπ, εκκένωση τσιπ,και δυνατότητες παύσης για τη βελτίωση της αποδοτικότητας της μηχανικής και της λειτουργικής ευελιξίας.

.

Αυτή η βιομηχανική μηχανή CNC υψηλών επιδόσεων είναι ειδικά σχεδιασμένη για γεωτρήσεις και εφαρμογές σήμανσης σε κατασκευαστικά στοιχεία πλάκας και φύλλου.Εργαλεία για την επεξεργασία ή την επεξεργασία με ακρίβεια μεθόδων επεξεργασίας, προσφέρει ειδική συμβατότητα με την επεξεργασία φλάντζων, δίσκων, δακτυλίων, επίπεδων πλακών και ανάλογων εξαρτημάτων.Μια θεμελιώδης απαίτηση είναι ότι το πάχος του εργαστηρίου πρέπει να συμμορφώνεται αυστηρά με τις προκαθορισμένες αποτελεσματικές προδιαγραφές επεξεργασίας του μηχανήματος.

Στο πλαίσιο των εγκαταστάσεων παραγωγής χάλυβα, ο εξοπλισμός αυτός εκτελεί επεξεργασίες γεωτρήσεων και φρένασης με ακρίβεια σε δομικές πλάκες και συνδετικά στοιχεία,για τη θέσπιση σταθερής βάσης για τη σταθερή συναρμολόγηση χάλυβαΣτην αιολική ενέργεια,Παρέχει λύσεις επεξεργασίας υψηλής ακρίβειας για πύργους αιολικών ανεμογεννητριών και φλάντζεςΓια την κατασκευή γεφυρών, ο εξοπλισμός επεξεργάζεται τις δομές γέφυρας και τις ράβδους στήριξης, επιτρέποντας το σχηματισμό σταθερών,ανθεκτικές συνδέσεις σχεδιασμένες για να αντέχουν σε δυναμικά φορτία καθ' όλη τη διάρκεια της παρατεταμένης ζωής της γέφυρας.
