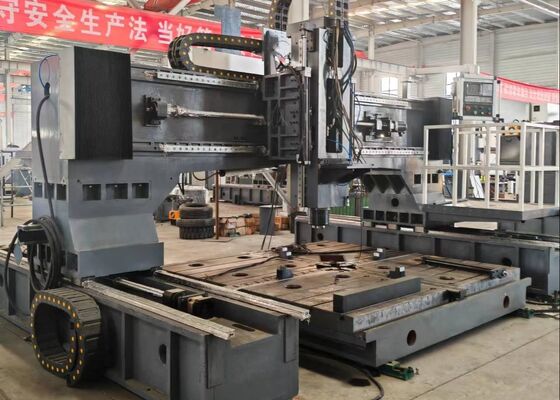

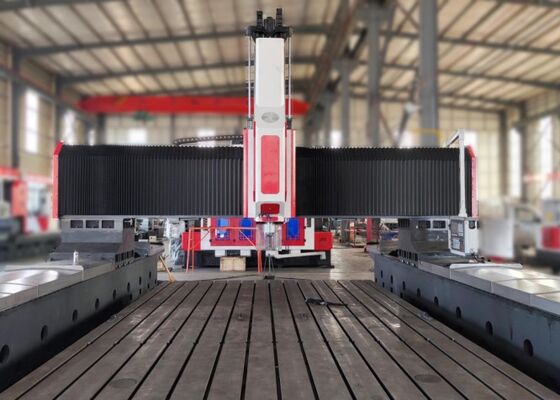

Βιομηχανική μηχανή τρυπήματος πλάκας CNC με 6000x6000mm χωρητικότητα εργασιακού υλικού 22 Kw κινητήρας σφινδάλου servo

Βιομηχανική μηχανή τρυπήματος πλάκας CNC με 6000x6000mm χωρητικότητα εργασιακού υλικού 22 Kw κινητήρας σφινδάλου servo

Εφαρμογή:

Αυτή η μηχανή τρυπήματος και αλεξίστρωσης αλεξίστρωτης φλέβας CNC είναι ειδικά σχεδιασμένη για τη διεξαγωγή τρυπήσεων, διατριβών, χτύπησης, αλεξίστρωσης και τρυπήσεων σε εργασιακά κομμάτια πλάκας και δομικά εξαρτήματα.Παρέχει υψηλής απόδοσης απόδοση τρύπωσης τρυπών για κομμάτια εργασίας όπως φλάντζες, δίσκοι, δαχτυλίδια και πλάκες των οποίων το πάχος βρίσκεται εντός του καθορισμένου αποτελεσματικού εύρους.ο εξοπλισμός αποδεικνύει ισχυρή συμβατότητα με εξαρτήματα από ένα υλικό και σύνθετα υλικάΕξοπλισμένο με προηγμένη ψηφιακή τεχνολογία ελέγχου, το εργαλείο μηχανής εξασφαλίζει ανώτερη λειτουργική ευκολία.ανταποκρίνεται στις απαιτήσεις μεταποίησης πολλαπλών ποικιλιών, και υποστηρίζει ροές εργασίας παραγωγής μεγάλης κλίμακας.

Προδιαγραφές:

Δομή εξοπλισμού:

Αυτή η μηχανή CNC τρυπήματος και σήμανσης είναι ειδικά διαμορφωμένη με ένα εργασιακό τραπέζι κρεβατιού χυτοσίδηρου, ένα κινητό συγκρότημα τρυπημάτων, μια σέλα διέλευσης, μια κεφαλή ισχύος τρυπήματος-τρίχωσης,Συσκευή για την κατασκευή ηλεκτρικών κυψελών, μια κυκλική μονάδα ψύξης, ένα σύστημα αριθμητικού ελέγχου (NC) και μια ηλεκτρική μονάδα ελέγχου.Ενώ οι μηχανισμοί μεταφοράς με στροφή σφαίρας υψηλής ακρίβειας εξασφαλίζουν εξαιρετική ακρίβεια θέσης και εξαιρετική επαναληψιμότητα λειτουργίας.

Χαρακτηριστικά του προϊόντος

1Κεφαλίδα ισχύος τρύπησης:
Η κεφαλή ισχύος γεώτρησης είναι εξοπλισμένη με ειδικό κινητήρα στρογγυλοκυλίδας,που χρησιμοποιεί μια οδοντωτή συγχρονιστική ζώνη για τη μείωση της ταχύτητας και την αύξηση της ροπής για την κίνηση ενός εξειδικευμένου σπινδέλου ακριβείαςΟ σπινδύλος υιοθετεί μια έξι σειρές ιαπωνική γωνιακή ρύθμιση ρουλεμάν (τέσσερις στο μπροστινό μέρος, δύο στο πίσω μέρος) για να συνειδητοποιήσει την ασύρματη ρύθμιση της ταχύτητας.το σπινδύλιο επιτρέπει την ταχεία και βολική αντικατάσταση εργαλείουΗ κίνηση τροφοδοσίας τροφοδοτείται από έναν κινητήρα servo συνδεδεμένο με μια σφαιρική βίδα.Οι άξονες X και Y υποστηρίζουν τη λειτουργία σύνδεσης και χρησιμοποιούν έλεγχο ημικλείστρου βρόχου για την επίτευξη δυνατοτήτων γραμμικής και κυκλικής παρεμβολήςΤο άκρο του σπινδέλου διαθέτει μια κωνική τρύπα BT50 και είναι ενσωματωμένο με μια περιστρεφόμενη σύνδεση υψηλής ταχύτητας, διευκολύνοντας την επεξεργασία U-τρυπάνις υψηλής ταχύτητας με παροχή ψυκτικού υγρού μέσω του σπινδέλου.

2Σύστημα μετάδοσης:
Το σύστημα, το οποίο διαθέτει σιδηροτροχιές καθοδήγησης από την Ταϊβάν και σχεδιασμό διακινητή υψηλής ακρίβειας, εξασφαλίζει ομαλή λειτουργία και βελτιωμένη αντοχή βαρέων φορτίων.
Ο άξονας Χ υιοθετεί δύο κυλιόμενες γραμμικές γραμμές καθοδήγησης ως πλευρικές γραμμές καθοδήγησης και φορτίου, που πληρούν πλήρως τις απαιτήσεις για τις λειτουργίες γεωτρήσεων υψηλής ταχύτητας.ένας κινητήρας servo AC οδηγεί μια βίδα μπάλας ακριβείας για να συνειδητοποιήσει γραμμική κίνηση.

Ο άξονας Y είναι εξοπλισμένος με δύο βαριές κυλιόμενες γραμμικές ράγες καθοδήγησης σε κάθε πλευρά, με τρεις τετραγωνικές βαγόνες σιδηροδρόμων που είναι τοποθετημένες σε κάθε σιδηροδρομική γραμμή καθοδήγησης, οι οποίες συγκεντρώνονται για να σχηματίσουν τον μηχανισμό οπισθοδρόμησης του άξονα Y.Αυτό το δομικό σχεδιασμό όχι μόνο ικανοποιεί τις υψηλές απαιτήσεις ακαμψίας και αντοχής του πλαισίου της θύρας, αλλά προσφέρει επίσης τεχνικά πλεονεκτήματα, συμπεριλαμβανομένου ενός χαμηλού συντελεστή τριβήςΗ κίνηση στον άξονα Y χρησιμοποιεί τεχνολογία συγχρονισμένης κίνησης διπλού κινητήρα:ένα εφοδιαστικό κινητήρα είναι διαμορφωμένο σε κάθε πλευρά για να οδηγεί συγχρονικά την περιστροφή της στροφής σφαιρίδας, επιτρέποντας έτσι την κίνηση του πλαισίου της θύρας και την επίτευξη ακριβούς επεξεργασίας CNC.

.

Αυτή η βιομηχανική μηχανή υψηλών επιδόσεων CNC είναι ειδικά σχεδιασμένη για γεωτρήσεις και εφαρμογές σήμανσης σε κατασκευαστικά στοιχεία πλάκας και φύλλου.Με εξαίρεση τις συσκευές που χρησιμοποιούνται για την επεξεργασία με ακρίβεια μεθόδων επεξεργασίας, παρέχει ειδική συμβατότητα για την επεξεργασία φλάντζων, δίσκων, δακτυλίων, επίπεδων πλακών και παρόμοιων εξαρτημάτων.Μια βασική απαίτηση είναι ότι το πάχος του εργαστηρίου πρέπει να συμμορφώνεται αυστηρά με τις προκαθορισμένες αποτελεσματικές παραμέτρους επεξεργασίας του μηχανήματος..

Σε εγκαταστάσεις κατασκευής χάλυβα, ο εξοπλισμός αυτός εκτελεί επεξεργασίες γεωτρήσεων και φρένασης με ακρίβεια σε δομικές πλάκες και στοιχεία σύνδεσης.για τη θέσπιση ισχυρών θεμελίων για τη σταθερή συναρμολόγηση ατσάλινων πλαισίων- στον τομέα της αιολικής ενέργειας,Παρέχει λύσεις επεξεργασίας υψηλής ακρίβειας για πύργους αιολικών ανεμογεννητριών και φλάντζες, μια κρίσιμη διαδικασία που εγγυάται ότι τα στοιχεία αυτά μπορούν να αντέξουν σκληρές περιβαλλοντικές συνθήκες (eΓια έργα κατασκευής γεφυρών, ο εξοπλισμός επεξεργάζεται τις δομές γέφυρας και τις ράβδους στήριξης, διευκολύνοντας το σχηματισμό σταθερών,μακροχρόνιες συνδέσεις σχεδιασμένες για να αντέχουν σε δυναμικά φορτία καθ' όλη τη διάρκεια της παρατεταμένης ζωής της γέφυρας.
