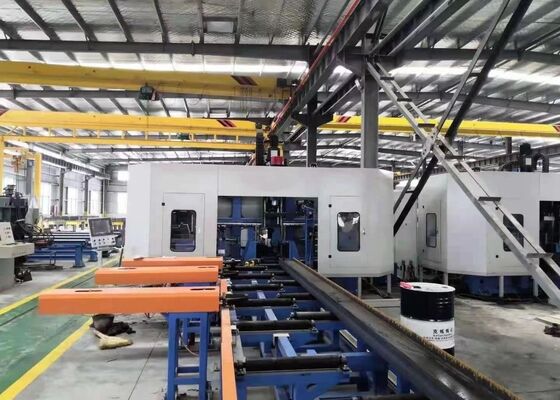

Μέθοδος ελέγχου PLC CNC 3D I Beam Drilling Shearing Machine Line 3×11KW Δύναμη κινητήρα

Μέθοδος ελέγχου PLC CNC 3D I Beam Drilling Shearing Machine Line 3×11KW Δύναμη κινητήρα

Εφαρμογή:

Αυτό το κέντρο επεξεργασίας είναι ειδικά σχεδιασμένο για τις επιχειρήσεις γεώτρησης σε H-κηλίδες.εκτελεί διαδικασίες γεώτρησης σε εργαλεία με εξαιρετική απόδοσηΜε εξαιρετική ακρίβεια επεξεργασίας και διαισθητική λειτουργικότητα, αυτός ο εξοπλισμός λειτουργεί ως μια απαραίτητη λύση υψηλής απόδοσης στη βιομηχανία χάλυβα.Εφαρμόζεται ευρέως σε βασικούς τομείς όπως η κατασκευαστική μηχανική, έργα υποδομής γεφυρών, κατασκευής πύργων και έργα δομής δικτύου.

Προδιαγραφές:

Χαρακτηριστικά του προϊόντος

1Το εργαλείο αυτό αποτελείται κυρίως από το κύριο σώμα της μηχανής, το σύστημα τροφοδοσίας CNC, το μεταφορέα υλικών, το ηλεκτρικό σύστημα, το υδραυλικό σύστημα, το σύστημα ψύξης, το σύστημα λιπαντικής, το κάδο απορριμμάτων,και άλλα στοιχείαΤο εργαλειομηχανείο, που έχει σταθερή δομή και κινητή διαμόρφωση του εργαστηρίου, είναι κατάλληλο για την επεξεργασία μεγάλων H-beam.Διευκολύνει τις συνεχείς εργασίες παραγωγής και διαθέτει υψηλό επίπεδο αυτοματοποίησης.

2Το σώμα της μηχανής γεώτρησης αποτελείται από το κρεβάτι, τις συναρμολογήσεις του τραπεζιού συρρίκνωσης CNC, τις υποστηρικτικές συσκευές, τις συσκευές άνω πίεσης, τις πλευρικές συσκευές πίεσης και τις συσκευές ανίχνευσης.Τα συστατικά του τραπεζιού συρρίκνωσης CNC περιλαμβάνουν την σταθερή πλευρά, η κινητή πλευρά, και το ανώτερο σύστημα CNC διασταυρούμενου τραπεζιού.κυλίνδρος εργαλείου, κινητήρα μεταβλητής συχνότητας, κινητήρα εφοδιασμού, γραμμικές οδηγίες και μολύβδινες βίδες, οι οποίες είναι ειδικά σχεδιασμένες για την τρύπαση των δέσμων H.

3Το σύστημα τροφοδοσίας CNC αποτελείται από ράβδους, γρανάζια, ράφια, σέρβο κινητήρες, μειωτήρες και χειριστές.που επιτρέπουν την τροφοδοσία της δέσμης H και την ακριβή τοποθέτηση του εργασιακού τμήματος.

4Ο μεταγωγός υλικού κατηγοριοποιείται σε μεταγωγό εισόδου και μεταγωγό εξόδου.που έχουν σχεδιαστεί για να μεταφέρουν ανοιχτά χαλύβδινα με προφίλ, τοποθετήστε τα κενά στην κατεύθυνση Y και συντονίστε με τη συσκευή τροφοδοσίας CNC για την τροφοδοσία υλικού.ειδικά χρησιμοποιούμενα για τη μεταφορά τελικών εργαστηρίων.

5Το σύστημα ψύξης χρησιμοποιεί εσωτερικές και εξωτερικές μεθόδους ψύξης, χρησιμοποιώντας ομίχλη πετρελαίου για την ψύξη του γεωτρύπου.φιλικότητα προς το περιβάλλον, και μειωμένη φθορά του τρυπάνιου.

6Το υδραυλικό σύστημα χρησιμεύει για την παροχή ενέργειας στην άνω συσκευή πίεσης, στην πλευρική συσκευή πίεσης, στον κύλινδρο εργαλείου και σε άλλα συναφή εξαρτήματα.

7Το πνευματικό σύστημα έχει σχεδιαστεί για να παρέχει ενέργεια στον χειριστή, στον κύλινδρο δοκιμής και σε παρόμοιο εξοπλισμό.

8Το σύστημα λίπανσης χρησιμοποιεί συνδυασμό κεντρικής και χειροκίνητης λίπανσης.Η κεντρική λίπανση χρησιμοποιείται κυρίως για την χρονική και ποσοτική λίπανση των κύριων γραμμικών οδηγών και των μολυβδερμίδων.

9. Το σύστημα ελέγχου του εργαλείου αποτελείται από έναν υπολογιστή οικοδεσπότη, PLC και άλλα συναφή εξαρτήματα.Τα προγράμματα επεξεργασίας παράγονται εισάγοντας σχέδια CAD ή παράμετροι επεξεργασίας μέσω διεπαφής USB ή πληκτρολογίουΑυτά τα προγράμματα επεξεργασίας μπορούν να αποθηκευτούν, να ανακτηθούν, να εμφανιστούν και να επικοινωνηθούν ανά πάσα στιγμή με βάση τους αριθμούς εξαρτημάτων.Το εργαλειομηχανείο είναι σε θέση όχι μόνο να συνειδητοποιήσει την χειροκίνητη ρύθμιση και τον έλεγχο των μεμονωμένων παραμέτρων επεξεργασίας, αλλά και να επιτύχει πλήρως αυτοματοποιημένο έλεγχο για ολόκληρη τη ροή εργασίας επεξεργασίας.

Κατά τη διάρκεια των δοκιμαστικών συνεδριάσεων επίδειξης, η δομή CNC και το φύλλο μέταλλου τρυπήματος, σήμανσης, and shearing machine can effectively demonstrate its processing capabilities when operating on standard H-beam samples—with different flange widths and web thicknesses—and channel steel samples of various dimensionsΤα δείγματα που παρουσιάζονται σε αυτές τις επίδειξεις δείχνουν καθαρά την ικανότητα του εξοπλισμού να επιτυγχάνει ακριβή τοποθέτηση τρυπών, ομαλές ίνες και σαφή μοτίβα σήμανσης.Έτσι αντανακλώντας πλήρως την υψηλή ακρίβεια και την αξιοπιστία του σε πρακτικά σενάρια εφαρμογής.

Η υψηλής ταχύτητας μηχανή CNC H-Beam Drilling, Marking and Shearing χρησιμοποιείται κυρίως σε εργοστάσια κατασκευής χάλυβα και έργα κατασκευής γεφυρών.παρέχει επεξεργασία ακριβείας για δομές H που χρησιμοποιούνται σε δομές πλαισίου και στήριξης, θέτοντας έτσι μια σταθερή βάση για τη σταθερή συναρμολόγηση των ατσάλινων κατασκευών.Ο εξοπλισμός εκτελεί γεωτρήσεις υψηλής ακρίβειας σε δομές H. Αυτό όχι μόνο βελτιώνει τη δομική σταθερότητα των γεφυρών, αλλά και τους δίνει τη δυνατότητα να αντέχουν αποτελεσματικά σε μακροχρόνιες φορτίες.Με εξαιρετική λειτουργική αποτελεσματικότητα, το μηχάνημα παρέχει αξιόπιστη υποστήριξη για αυτούς τους βασικούς τομείς υποδομών και εξασφαλίζει την ομαλή προώθηση των σχετικών έργων.
