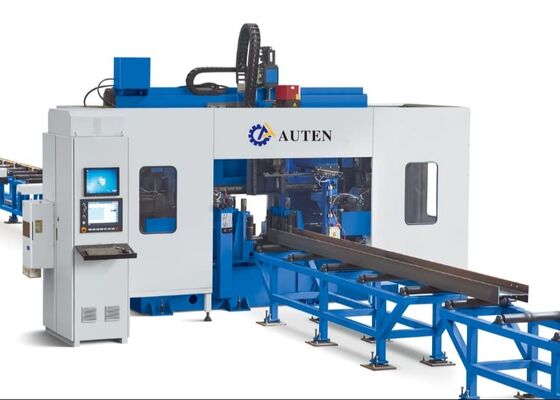

Μηχανή τρυπήματος ακτίνας CNC BT40 Σπινδέλες Διαμέτρου τρύπας 40 mm Για εφαρμογές χάλυβα

Μηχανή τρυπήματος ακτίνας CNC BT40 Σπινδέλες Διαμέτρου τρύπας 40 mm Για εφαρμογές χάλυβα

Εφαρμογή:

Αυτό το κέντρο επεξεργασίας είναι ειδικά σχεδιασμένο για τις επεξεργασίες γεώτρησης σε δέσμες H. Εξοπλισμένο με τρία υψηλής ταχύτητας ελατήρια γεώτρησης ακριβείας.πραγματοποιεί διαδικασίες τρυπείας σε εργασιακά κομμάτια με εξαιρετική απόδοσηΜε ανώτερη ακρίβεια μηχανικής επεξεργασίας και φιλικές προς το χρήστη λειτουργικές δυνατότητες, ο εξοπλισμός αυτός χρησιμεύει ως κρίσιμη λύση υψηλής απόδοσης στη βιομηχανία χάλυβα.Χρησιμοποιείται ευρέως σε βασικούς τομείς, συμπεριλαμβανομένης της κατασκευαστικής μηχανικής, έργα υποδομής γεφυρών, παραγωγής πύργων και κατασκευής δικτύων.

Προδιαγραφές:

Χαρακτηριστικά του προϊόντος

1Αυτό το εργαλείο μηχανής τρύπησης και κοπής δέσμης 3D H αποτελείται κυρίως από το κύριο σώμα μηχανής, σύστημα τροφοδοσίας CNC, μεταφορέα υλικού, ηλεκτρικό σύστημα, υδραυλικό σύστημα, σύστημα ψύξης,σύστημα λίπανσηςΤο εργαλειομηχανείο, το οποίο διαθέτει σταθερή δομή κρεβατιού και κινητή διάταξη εργαστηρίου, είναι εξαιρετικά κατάλληλο για την επεξεργασία μεγάλων ορίων H-beam.Επιτρέπει συνεχή εργασία παραγωγής και χαρακτηρίζεται από υψηλό βαθμό αυτοματοποίησης.

2Το σώμα της μηχανής γεώτρησης αποτελείται από το κρεβάτι, τις συναρμολογήσεις του τραπεζιού συρρίκνωσης CNC, τις υποστηρικτικές συσκευές, τις συσκευές άνω πίεσης, τις πλευρικές συσκευές πίεσης και τις συσκευές ανίχνευσης.Τα συστατικά του τραπεζιού συρρίκνωσης CNC περιλαμβάνουν την σταθερή πλευράΕιδικά σχεδιασμένα για τις εργασίες γεωτρήσεων H-beam, τα σύνολα των τραπεζιών διακίνησης αποτελούνται από μια πλακέτα διακίνησης, μια βάση τραπεζιού διακίνησης,Κεφαλαία σπινθήρα, ένα μηχανικό σπιντέλο υψηλής ταχύτητας, έναν κύλινδρο εργαλείου, έναν κινητήρα μεταβλητής συχνότητας, έναν κινητήρα εφοδιασμού, γραμμικούς οδηγούς και βίδες μολύβδου.

3Το σύστημα τροφοδοσίας CNC αποτελείται από ράβδους, γρανάζια, ράφια, σέρβο κινητήρες, μειωτήρες και χειριστές.επιτρέποντας έτσι την τροφοδοσία της δέσμης H και την ακριβή τοποθέτηση του εργαστηρίου.

4Το μεταγωγικό υλικό χωρίζεται σε μεταγωγικό εισόδου και μεταγωγικό εξόδου.που είναι ειδικά σχεδιασμένα για τη μεταφορά χαλυβουργικών σχισμάτων με προφίλ, επιτυγχάνεται η τοποθέτηση των κενών σε κατεύθυνση Y και συνεργάζεται με τη συσκευή τροφοδοσίας CNC για την ολοκλήρωση της διαδικασίας τροφοδοσίας του υλικού.Ο μεταφορέας εξωτερικής τροφοδοσίας αποτελείται από υλικά καναλιών και κυλίνδρων υποστήριξης, και χρησιμοποιείται ειδικά για τη μεταφορά τελικών εργαστηρίων.

5Το σύστημα ψύξης υιοθετεί εσωτερικές και εξωτερικές μεθόδους ψύξης, αξιοποιώντας την ομίχλη πετρελαίου για την ψύξη του γεωτρύπου.περιβαλλοντική βιωσιμότητα, και ελαχιστοποίηση της φθοράς του τρυπανιού.

6Το υδραυλικό σύστημα είναι υπεύθυνο για την παροχή ενέργειας στην άνω συσκευή πίεσης, στην πλευρική συσκευή πίεσης, στον κύλινδρο εργαλείου και σε άλλα σχετικά εξαρτήματα.

7Το πνευματικό σύστημα έχει σχεδιαστεί για να παρέχει ενέργεια στον χειριστή, στον κύλινδρο δοκιμής και σε ισοδύναμο εξοπλισμό.

8Το σύστημα λίπανσης χρησιμοποιεί συνδυασμό κεντρικής και χειροκίνητης λίπανσης.Η κεντρική λίπανση εφαρμόζεται κυρίως για την χρονική και ποσοτική λίπανση των κυριότερων γραμμικών οδηγών και των μολυβδερμίδων.

9Το σύστημα ελέγχου του εργαλείου μηχανής αποτελείται από έναν υπολογιστή οικοδεσπότη, PLC και άλλα συναφή εξαρτήματα.Τα προγράμματα επεξεργασίας δημιουργούνται εισάγοντας σχέδια CAD ή παράμετροι επεξεργασίας μέσω μιας διεπαφής USB ή πληκτρολογίουΑυτά τα προγράμματα επεξεργασίας μπορούν να αποθηκευτούν, να ανακτηθούν, να εμφανιστούν και να μεταφερθούν ανά πάσα στιγμή σύμφωνα με τους αριθμούς τμημάτων.Το εργαλείο μηχάνημα δεν είναι μόνο σε θέση να συνειδητοποιήσει την χειροκίνητη ρύθμιση και τον έλεγχο των μεμονωμένων παραμέτρων επεξεργασίας, αλλά και σε θέση να επιτύχει πλήρως αυτοματοποιημένο έλεγχο για ολόκληρη τη ροή εργασίας επεξεργασίας.

Κατά τη διάρκεια των δοκιμαστικών συνεδριάσεων επίδειξης, η δομή CNC και το φύλλο μέταλλου τρυπήματος, σήμανσης, and shearing machine can adequately showcase its processing capabilities when operating on standard H-beam samples—featuring varying flange widths and web thicknesses—and channel steel samples of diverse dimensionsΤα δείγματα που παρουσιάστηκαν σε αυτές τις επίδειξεις δείχνουν με σαφήνεια την ικανότητα του εξοπλισμού να επιτυγχάνει ακριβή τοποθέτηση τρυπών, ομαλή κοπή νήματος και ξεχωριστά μοτίβα σήμανσης.εκφράζοντας έτσι πλήρως την υψηλή ακρίβεια και την αξιοπιστία του σε πρακτικά σενάρια εφαρμογής.

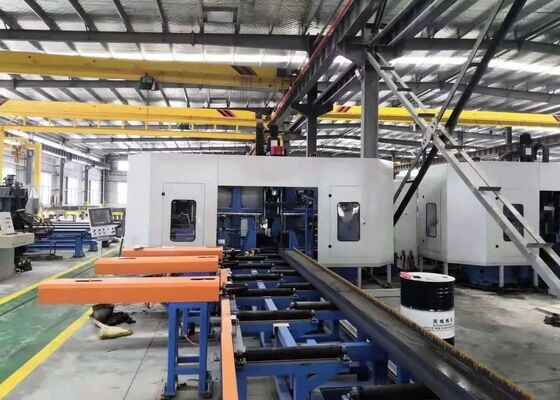

Η υψηλής ταχύτητας μηχανή CNC H-Beam Drilling, Marking and Shearing χρησιμοποιείται κυρίως σε εγκαταστάσεις κατασκευής χάλυβα και έργα κατασκευής γέφυρων.παρέχει επεξεργασία ακριβείας για δομές H που εφαρμόζονται σε δομές πλαισίου και στήριξηςΗ κατασκευή των γεφυρών είναι μια από τις πιο σημαντικές πτυχές της κατασκευής των γεφυρών.Ο εξοπλισμός διεξάγει υψηλής ακρίβειας γεωτρήσεις σε δομές H. Αυτό όχι μόνο βελτιώνει τη δομική σταθερότητα των γεφυρών, αλλά και τους δίνει τη δυνατότητα να αντέχουν αποτελεσματικά τα μακροχρόνια φορτία.Το μηχάνημα προσφέρει αξιόπιστη υποστήριξη για αυτούς τους βασικούς τομείς υποδομής και εγγυάται την ομαλή πρόοδο των σχετικών έργων.
