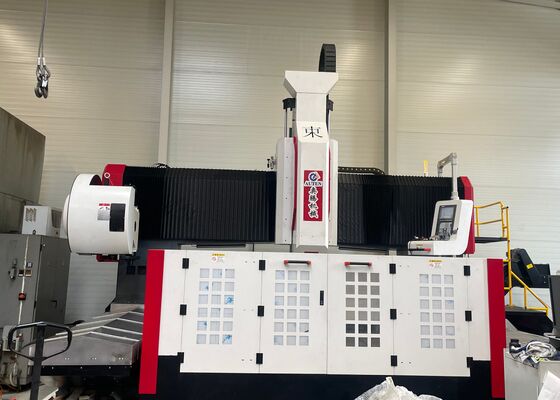

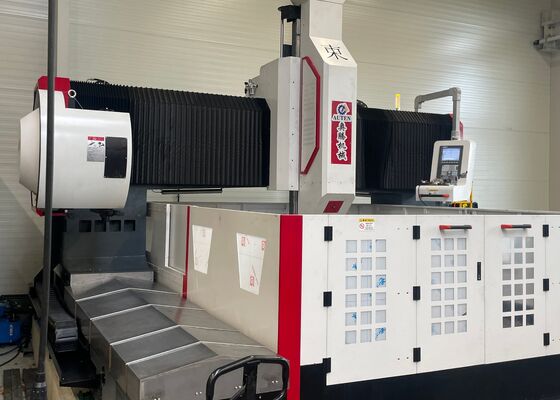

2525BT50 βαρύ φορτίο CNC με διαχωρισμένο τρυπάνι τρυπάνι 30KW Δύναμη κινητήρα σφινδάλου σερβο

2525BT50 βαρύ φορτίο CNC με διαχωρισμένο τρυπάνι τρυπάνι 30KW Δύναμη κινητήρα σφινδάλου σερβο

Εφαρμογή:

Αυτό το εξοπλισμό τρυπανισμού με γέφυρα CNC έχει σχεδιαστεί για τρυπήματα, διατριβές, χτύπημα και άλεση σε πλάκες και δομικά εξαρτήματα.Χρησιμοποιείται κυρίως για την υψηλής απόδοσης γεώτρηση φλάντζωνΤόσο οι τρύπες με διάτρηση όσο και οι τυφλές τρύπες μπορούν να υποβληθούν σε επεξεργασία σε εξαρτήματα από ενιαίο υλικό και σύνθετα υλικά.Η διαδικασία επεξεργασίας ελέγχεται ψηφιακάΕπιτρέπει την αυτοματοποίηση, την υψηλή ακρίβεια και υποστηρίζει την παραγωγή διαφόρων τύπων και σειρών μαζικής παραγωγής.

Προδιαγραφές:

Δομή εξοπλισμού:

Η βάση του μηχανήματος είναι κατασκευασμένη από χυμένο υλικό και αποτελείται από βασικά εξαρτήματα, όπως το τραπέζι εργασίας, κινητή γέφυρα, κινητή έλικα, κεφαλή τρυπήματος και φρέινζερ, αυτόματο σύστημα λίπανσης,Προστατευτικές συσκευέςΧρησιμοποιεί ζεύγη τροχαίων σκληρών σιδηροδρόμων για υποστήριξη και καθοδήγηση, μαζί με ζεύγη βιδών ακριβούς μολύβδου για κίνηση.Το μηχάνημα χαρακτηρίζεται από υψηλή ακρίβεια τοποθέτησης και εξαιρετική επαναληψιμότητα στην τοποθέτηση.

Χαρακτηριστικά του προϊόντος

1- κρεβάτι και τραπέζι εργασίας:
Το κρεβάτι κατασκευάζεται από συγκολλημένο ορθογώνιο σωλήνα, το οποίο υποβάλλεται σε επίδραση υψηλής θερμοκρασίας πριν από την επεξεργασία, ακολουθούμενη από δεύτερη επίδραση μετά την ημιτελή επεξεργασία για την ανακούφιση των εσωτερικών πιέσεων,το τραπέζι εργασίας είναι ένα μονό κομμάτι χύτευσης από γκρι σίδηρο (HT250), το οποίο υποβάλλεται σε δευτερογενείς επεξεργασίες αναψίξεως και γήρανσης,προσφέρει εξαιρετική δυναμική και στατική ακαμψία χωρίς παραμόρφωσηΗ επιφάνεια του τραπεζιού εργασίας είναι εξοπλισμένη με καλά οργανωμένες τρύπες Τ για την ασφαλή σφίξιμο των εργασιακών μερών.Δύο υψηλής ακρίβειας γραμμικές ράγες καθοδήγησης είναι τοποθετημένες και στις δύο πλευρές της βάσης του κρεβατιού για να εξασφαλιστεί ομοιόμορφη κατανομή της πίεσης στις διαδρόμες καθοδήγησηςΤο σύστημα κίνησης διαθέτει έναν κινητήρα AC σερβοκινητήρα που συνδυάζεται με μια βίδα σφαιρίσματος ακριβείας,διευκόλυνση της κίνησης της θύρας κατά μήκος του άξονα YΟι ρυθμιζόμενες βίδες τοποθετούνται στην κάτω επιφάνεια του κρεβατιού για να επιτρέπουν την εύκολη ισοπέδωση του τραπεζιού εργασίας.

2Κινητή Πύλη:

Η κινητή θύρα είναι χυμένη από γκρίζο σίδερο (HT250) και είναι εξοπλισμένη με δύο γραμμικές γραμμές καθοδήγησης με εξαιρετικά υψηλή αντοχή φορτίου στην μπροστινή πλευρά.οδηγεί την κίνηση της πλακέτας διακίνησης της κεφαλής ισχύος κατά μήκος του άξονα XΗ κίνηση της θύρας διευκολύνεται από τον κινητήρα servo,που τροφοδοτεί την περιστροφή του σφαιριδίου του σφαιριδίου στη σφαιρική βίδα μέσω ενός μηχανισμού σύνδεσης ακριβείας.

3Μετακινώντας την σέλα:

Η κινητή έλικα είναι ένα εξαρτήμα από χυτοσίδηρο υψηλής ακρίβειας.και πλανητικός μειωτής υψηλής ακρίβειας συνδεδεμένος με τον κινητήρα εφοδιασμούΗ σέλα διαθέτει επίσης κύλινδρο ισορροπίας αερίου αζώτου για να αντισταθμίζει το βάρος της κεφαλής ισχύος, μειώνοντας το φορτίο στην βίδα και παρατείνοντας τη διάρκεια ζωής της.Αυτό το σύστημα οδηγεί την κίνηση της κεφαλής δύναμης γεώτρησης κατά μήκος του άξονα ZΕπιπλέον, είναι εξοπλισμένο με λειτουργίες αυτόματης διακοπής chip, αφαίρεσης chip και παύσης.

.

Αυτή η προηγμένη μηχανή CNC είναι ειδικά σχεδιασμένη για υψηλής απόδοσης γεωτρήσεις και σήμανση των κατασκευαστικών στοιχείων πλάκας και φύλλου.Μεθόδους επεξεργασίας που χρησιμοποιούνται για την επεξεργασία με ακρίβεια των τεμαχίων και των δομικών συγκροτήσεων, είναι ιδανικό για την επεξεργασία φλάντζων, δίσκων, δακτυλιοειδών εξαρτημάτων, επίπεδων πλακών και παρόμοιων εξαρτημάτων.Μια βασική λειτουργική απαίτηση είναι ότι το πάχος των εργαστηρίων πρέπει να τηρούν τις προκαθορισμένες αποτελεσματικές παραμέτρους επεξεργασίας του μηχανήματος.

Σε εγκαταστάσεις κατασκευής ατσάλινων δομών, ο εξοπλισμός αυτός εκτελεί με υψηλή ακρίβεια τις επεξεργασίες τρύπησης και φρέσκας σε δομικές πλάκες και στοιχεία σύνδεσης,παρέχοντας μια σταθερή βάση για την αξιόπιστη συναρμολόγηση των ατσάλινων πλαισίωνΣτον τομέα της αιολικής ενέργειας, παρέχει προηγμένες,ικανότητες επεξεργασίας υψηλής ακρίβειας για πύργους αιολικών ανεμογεννητριών και φλάντζες, διασφαλίζοντας ότι τα στοιχεία αυτά είναι σχεδιασμένα για να αντέχουν σε σκληρές περιβαλλοντικές συνθήκεςΓια έργα κατασκευής γέφυρων, ο εξοπλισμός επεξεργάζεται τις δομές γέφυρας και τις ράβδους στήριξης, επιτρέποντας τη δημιουργία σταθερών,μακροχρόνιες συνδέσεις που έχουν σχεδιαστεί για να αντέχουν σε δυναμικά φορτία κατά τη διάρκεια της παρατεταμένης ζωής της γέφυρας.
