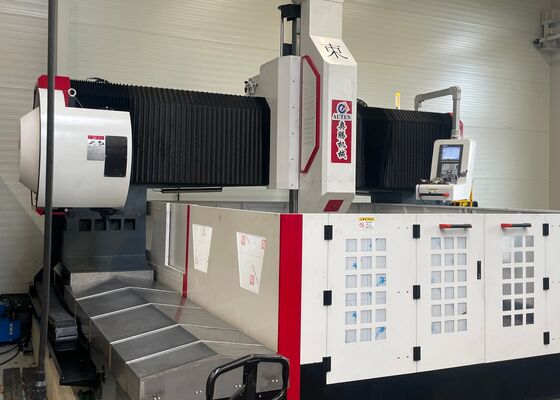

Μηχανή Διάτρησης, Φρεζαρίσματος και Σήμανσης CNC Gantry Split 2500x2500mm, 2x4.2kW Ισχύς Κινητήρα Servo

2500x2500mm Χωρισμένη μηχανή τρυπήματος CNC Gantry Τρυπαντική μηχανή σήμανσης 2x4.2kW Δύναμη κινητήρα σερβο

Εφαρμογή:

Αυτό το σύστημα τρυπήματος CNC gantry είναι ειδικά σχεδιασμένο για τρυπήματα, διατριβές, κρούσεις και λειτουργίες αλεξιπτωτισμού σε πλάκες και δομικά εξαρτήματα.Χρησιμοποιείται κυρίως για την υψηλής απόδοσης γεώτρηση φλάντζωνΤο σύστημα είναι ικανό να επεξεργάζεται τόσο τις τρύπες και τις τυφλές τρύπες σε μονοϋλικά και σύνθετα υλικά.Με ψηφιακό έλεγχοΟ εξοπλισμός υποστηρίζει την αυτοματοποίηση, παρέχει υψηλή ακρίβεια και είναι κατάλληλος για την παραγωγή μιας ευρείας ποικιλίας εξαρτημάτων.συμπεριλαμβανομένων των μικρών παρτίδων και των σειρών μαζικής παραγωγής.

Προδιαγραφές:

Δομή εξοπλισμού:

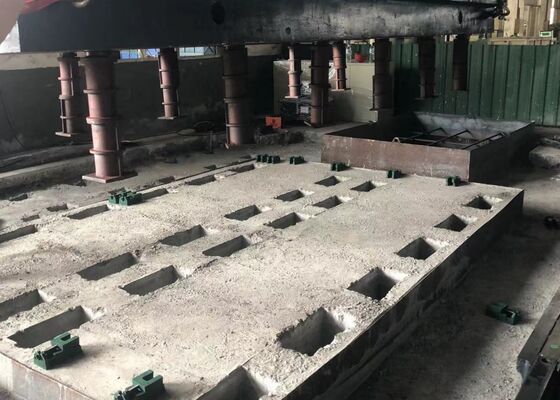

Η βάση του μηχανήματος είναι κατασκευασμένη από χυτοσυσκευάσματα και αποτελείται από βασικά εξαρτήματα, συμπεριλαμβανομένου του τραπεζιού εργασίας, της κινητής γέφυρας, της κινητής έλκης, της κεφαλής γεώτρησης και της κεφαλής άλεσης,αυτόματο σύστημα λίπανσηςΤο σύστημα αυτό περιλαμβάνει ζεύγη τροχαίων σιδηροδρόμων για υποστήριξη και καθοδήγηση.με κινητήρα που δεν υπερβαίνει τα 50 W,Το μηχάνημα διακρίνεται για την υψηλή ακρίβεια τοποθέτησης και την εξαιρετική επαναληψιμότητα στοποθέτησης.

Χαρακτηριστικά του προϊόντος

1Κεφαλίδα ισχύος τρύπησης:
Η κεφαλή ισχύος γεώτρησης είναι εξοπλισμένη με εξειδικευμένο κινητήρα σφινδάλου servo, ο οποίος οδηγεί ένα σφινδάλιο ακριβείας μέσω μιας συγχρονισμένης ζώνης δοντιών για επιβράδυνση και ενισχυμένη ροπή.Το σπιντέλο μπορεί να αντικατασταθεί γρήγορα και χωρίς προσπάθειαΟ μηχανισμός τροφοδοσίας τροφοδοτείται από έναν κινητήρα και μια στροφή.και χρησιμοποιείται ένα σύστημα ελέγχου ημικλειστού βρόχου για την ενεργοποίηση λειτουργιών γραμμικής και κυκλικής παρεμβολήςΟ σπινδύλος είναι σχεδιασμένος με ένα κωνικό BT50 και είναι εξοπλισμένος με ένα περιστρεφόμενο σύνδεσμο υψηλής ταχύτητας, διευκολύνοντας τη χρήση ψυκτικού υγρού κέντρου τρυπών U υψηλής ταχύτητας για αποτελεσματική επεξεργασία.

2Συσκευή μετάδοσης:
Η συσκευή μετάδοσης χρησιμοποιεί υψηλής ακρίβειας σιδηροτροχιές καθοδήγησης και συρρέτες που εισάγονται από την Ταϊβάν, εξασφαλίζοντας ομαλή λειτουργία και βελτιώνοντας σημαντικά την αντοχή φορτίου.

Ο άξονας X και ο άξονας Z υποστηρίζονται από δύο κυλιόμενες γραμμικές γραμμές καθοδήγησης, οι οποίες χρησιμεύουν τόσο ως γραμμές καθοδήγησης όσο και ως γραμμές υποστήριξης φορτίου για πλευρικές και διαμήκεις κινήσεις.Αυτή η διαμόρφωση πληροί τις τεχνικές απαιτήσεις της γεωτρήσεις υψηλής ταχύτηταςΤα συστήματα μετάδοσης στον άξονα X και στον άξονα Z κινούνται από κινητήρες servo AC, οι οποίοι περιστρέφουν τις βίδες σφαίρας ακριβείας για να επιτύχουν γραμμική κίνηση.

Ο άξονας Y είναι εξοπλισμένος με δύο βαριές κυλιόμενες γραμμικές γραμμές καθοδήγησης στις δύο πλευρές, με δύο τετραγωνικά σιδηροδρομικά συρόμενα που τοποθετούνται σε κάθε σιδηροδρομική γραμμή καθοδήγησης για να σχηματίσουν μια ισχυρή γραμμή οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οδικής οΑυτή η ρύθμιση διασφαλίζει ότι πληρούνται οι απαιτήσεις υψηλής ακαμψίας και αντοχής του πλαισίου της θύρας, ενώ προσφέρει επίσης πλεονεκτήματα όπως χαμηλός συντελεστής τριβής, υψηλής ταχύτητας κίνηση, εξαιρετική αποσβέσπιση των δονήσεων και παρατεταμένη διάρκεια ζωής.Το σύστημα μεταφοράς με άξονα Χ χρησιμοποιεί τεχνολογία συγχρονισμένης κίνησης διπλού κινητήρα σερβοΟ μηχανισμός αυτός διευκολύνει την κίνηση του πλαισίου της θύρας, επιτρέποντας την ακριβή επεξεργασία CNC.

3Αυτοματοποιημένο σύστημα λίπανσης και μηχανισμοί προστασίας:

Το εργαλείο αυτό είναι εξοπλισμένο με σύστημα αυτοματοποιημένης λιπαντικής με χωρητική μερική πίεση, κατασκευασμένο στην Ταϊβάν, το οποίο έχει σχεδιαστεί για να παρέχει απρόσκοπτη λιπαντική λειτουργία σε κινούμενα εξαρτήματα, όπως σιδηρόδρομοι καθοδήγησης,βίδες μολύβδουΤο σύστημα αυτό συμβάλλει στην παράταση της ζωής του μηχανήματος.οι άξονες X και Y είναι εξοπλισμένες με ασπίδες κατά της σκόνης, και τοποθετείται ένα αδιάβροχο προστατευτικό περίβλημα γύρω από το τραπέζι εργασίας για περαιτέρω ενίσχυση της προστασίας.

.

Αυτή η σύγχρονη μηχανή CNC είναι ειδικά σχεδιασμένη για την υψηλής απόδοσης γεωτρήσεων και σήμανσης των μερών πλάκας και φύλλου.Έχει σχεδιαστεί με σχολαστικότητα για να επιτρέπει την ακριβή επεξεργασία των τεμαχίων τύπου πλάκας και των δομικών συγκροτήσεων, καθιστώντας το ιδιαίτερα κατάλληλο για την επεξεργασία φλάντζων, δίσκων, δακτυλοειδών κατασκευαστικών στοιχείων, επίπεδων πλακών και παρόμοιων εξαρτημάτων.Μια κρίσιμη λειτουργική εξέταση είναι ότι το πάχος των εργασιακών κομματιών πρέπει να συμμορφώνεται με τις καθορισμένες αποτελεσματικές παραμέτρους επεξεργασίας της μηχανής.

Σε εγκαταστάσεις κατασκευής ατσάλινων δομών, ο εξοπλισμός αυτός εκτελεί με υψηλή ακρίβεια γεωτρήσεις και φρέσες σε δομικές πλάκες και στοιχεία σύνδεσης,παρέχοντας μια σταθερή βάση για την αξιόπιστη συναρμολόγηση των ατσάλινων πλαισίωνΣτο πλαίσιο της βιομηχανίας αιολικής ενέργειας, προσφέρει προηγμένες,ικανότητες επεξεργασίας υψηλής ακρίβειας για πύργους αιολικών ανεμογεννητριών και φλάντζες, διασφαλίζοντας ότι τα στοιχεία αυτά είναι σχεδιασμένα για να αντέχουν σε δύσκολες περιβαλλοντικές συνθήκεςΓια τα έργα κατασκευής γεφυρών, ο εξοπλισμός επεξεργάζεται τις δομές γέφυρας και τις ράβδους στήριξης, διευκολύνοντας τη δημιουργία σταθερών,ανθεκτικές συνδέσεις σχεδιασμένες να αντέχουν σε δυναμικά φορτία καθ' όλη τη διάρκεια της παρατεταμένης ζωής της γέφυρας.
