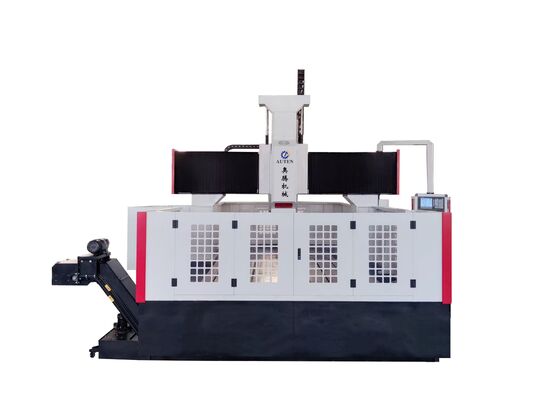

BT50 Μηχανή τρυπήματος πλάκας CNC M30 Διαμέτρου τρυπήματος για το άλεμα σε μεγάλα μέταλλα

BT50 Κωνικός Άξονας Τρυπανιού CNC Πλάκα Τρυπανιού Μηχανή M30 Διάμετρος Χτυπήματος για Φρεζάρισμα σε Μεγάλο Μέταλλο

Εισαγωγή Προϊόντος:

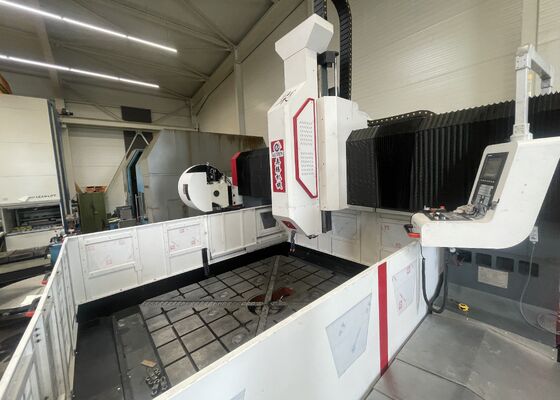

Αυτό το σύστημα τρυπανιού CNC τύπου gantry είναι ειδικά σχεδιασμένο για εργασίες τρυπήματος, λοξοτμήματος, χτυπήματος και φρεζαρίσματος σε πλάκες και δομικά εξαρτήματα. Χρησιμοποιείται κυρίως για τρύπημα υψηλής απόδοσης φλαντζών, δίσκων, δακτυλίων, πλακών και άλλων τεμαχίων εργασίας εντός του καθορισμένου εύρους πάχους. Το σύστημα είναι ικανό να επεξεργάζεται τόσο διαμπερείς οπές όσο και τυφλές οπές σε υλικά μονής και σύνθετης σύνθεσης. Διαθέτοντας ψηφιακό έλεγχο, η διαδικασία μηχανουργικής κατεργασίας εξασφαλίζει απρόσκοπτη λειτουργία και μια διαισθητική διεπαφή χρήστη. Ο εξοπλισμός υποστηρίζει την αυτοματοποίηση, προσφέρει υψηλή ακρίβεια και είναι ιδανικός για την παραγωγή μιας μεγάλης ποικιλίας εξαρτημάτων, κατάλληλος τόσο για παραγωγή μικρής παρτίδας όσο και για μεγάλης κλίμακας κατασκευή.

Προδιαγραφές:

Δομή Εξοπλισμού:

Η βάση του μηχανήματος είναι κατασκευασμένη από χυτό υλικό και ενσωματώνει βασικά εξαρτήματα όπως ο πάγκος εργασίας, το κινητό gantry, η συρόμενη σέλα, η κεφαλή ισχύος τρυπήματος και φρεζαρίσματος, το αυτόματο σύστημα λίπανσης, τα χαρακτηριστικά ασφαλείας, το σύστημα κυκλοφορικής ψύξης, το ψηφιακό σύστημα ελέγχου και το ηλεκτρικό σύστημα. Χρησιμοποιεί ζεύγη σκληρών ράγας κύλισης για υποστήριξη και καθοδήγηση, συμπληρωμένα από ζεύγη βιδών ακριβείας για την κίνηση. Το μηχάνημα είναι ευρέως αναγνωρισμένο για την εξαιρετική ακρίβεια τοποθέτησης και την ανώτερη επαναληψιμότητα στην τοποθέτηση.

Χαρακτηριστικά Προϊόντος

1. Αυτόματος Συναγερμός Χαμηλής Στάθμης Νερού

Όταν το ψυκτικό υγρό στο φίλτρο φτάσει στο μεσαίο επίπεδο, το σύστημα ενεργοποιεί αυτόματα τον κινητήρα, επιτρέποντας στο ψυκτικό υγρό από τον μεταφορέα τσιπ να ρέει στο φίλτρο. Μόλις το ψυκτικό υγρό φτάσει στο υψηλό επίπεδο, ο κινητήρας θα σταματήσει αυτόματα.

Εάν η στάθμη του ψυκτικού υγρού στο φίλτρο πέσει σε χαμηλό σημείο, το σύστημα θα ενεργοποιήσει ένα συναγερμό μέσω του μετρητή στάθμης, αναγκάζοντας τον άξονα να αποσύρει αυτόματα το εργαλείο και να σταματήσει τη λειτουργία του μηχανήματος.

2. Λειτουργία Μνήμης Διακοπής Ρεύματος:

Σε περίπτωση ξαφνικής διακοπής ρεύματος ή παρόμοιας διακοπής, αυτή η λειτουργία επιτρέπει την γρήγορη και εύκολη ανάκτηση της τελευταίας θέσης της τρυπημένης οπής πριν από τη διακοπή ρεύματος. Οι χειριστές μπορούν να συνεχίσουν άμεσα τις εργασίες, μειώνοντας σημαντικά τον χρόνο διακοπής λειτουργίας που δαπανάται για τον εντοπισμό της προηγούμενης θέσης τρυπήματος και διευκολύνοντας μια απρόσκοπτη μετάβαση στο επόμενο βήμα.

3. Φωτοηλεκτρικός Εύρετης Ακμών:

Ο εξοπλισμός είναι εξοπλισμένος με έναν φωτοηλεκτρικό εύρετη ακμών, επιτρέποντας τον γρήγορο και ακριβή εντοπισμό της θέσης του τεμαχίου εργασίας.

1. Εισαγάγετε τον εύρετη ακμών στο τσοκ ατράκτου του εργαλειομηχανής και περιστρέψτε αργά τον άξονα για να εξασφαλίσετε τη συγκεντρικότητά του.

2. Χρησιμοποιήστε το χειροτροχό για να μετακινήσετε τον κύριο άξονα, τοποθετώντας την ατσάλινη μπάλα του εύρετη ακμών για να αγγίξει ελαφρά το τεμάχιο εργασίας. Όταν το κόκκινο φως σβήσει, ο άξονας είναι έτοιμος για αναστροφή. Μετακινήστε τον άξονα μπρος-πίσω για να βρείτε το βέλτιστο σημείο όπου η άκρη της ατσάλινης μπάλας έρχεται σε επαφή με το τεμάχιο εργασίας.

3. Καταγράψτε τις τιμές των αξόνων Χ και Υ που εμφανίζονται από το σύστημα CNC σε αυτό το σημείο και εισαγάγετέ τις στον υπολογιστή.

4. Επαναλάβετε αυτή τη διαδικασία για να εντοπίσετε πολλαπλά σημεία ανίχνευσης όπως απαιτείται.

.

Αυτό το προηγμένο σύστημα gantry CNC είναι ειδικά κατασκευασμένο για το τρύπημα και τη σήμανση υψηλής απόδοσης εξαρτημάτων από πλάκες και λαμαρίνες. Έχει σχεδιαστεί προσεκτικά για να εξασφαλίσει την ακριβή επεξεργασία τεμαχίων εργασίας που μοιάζουν με πλάκες και δομικών συγκροτημάτων, καθιστώντας το κατάλληλο για την μηχανουργική κατεργασία φλαντζών, δίσκων, εξαρτημάτων σε σχήμα δακτυλίου, επίπεδων πλακών και παρόμοιων στοιχείων. Μια κρίσιμη συνθήκη λειτουργίας είναι ότι το πάχος των τεμαχίων εργασίας πρέπει να είναι σύμφωνο με τις καθορισμένες παραμέτρους αποτελεσματικής μηχανουργικής κατεργασίας του μηχανήματος.

Στις εγκαταστάσεις κατασκευής χαλύβδινων κατασκευών, αυτός ο εξοπλισμός εκτελεί εργασίες τρυπήματος και φρεζαρίσματος υψηλής ακρίβειας σε δομικές πλάκες και εξαρτήματα σύνδεσης, παρέχοντας μια σταθερή βάση για την αξιόπιστη συναρμολόγηση χαλύβδινων πλαισίων. Στη βιομηχανία αιολικής ενέργειας, προσφέρει υπερσύγχρονες δυνατότητες μηχανουργικής κατεργασίας υψηλής ακρίβειας για πύργους και φλάντζες ανεμογεννητριών, διασφαλίζοντας ότι αυτά τα εξαρτήματα είναι σχεδιασμένα για να αντέχουν σε σκληρές περιβαλλοντικές συνθήκες, όπως ακραίους ανέμους και διακυμάνσεις θερμοκρασίας. Για έργα κατασκευής γεφυρών, ο εξοπλισμός επεξεργάζεται δοκούς γεφυρών και στηρίγματα, επιτρέποντας τον σχηματισμό σταθερών, μακράς διαρκείας συνδέσεων ικανών να αντέχουν δυναμικά φορτία καθ' όλη τη διάρκεια ζωής της γέφυρας.
