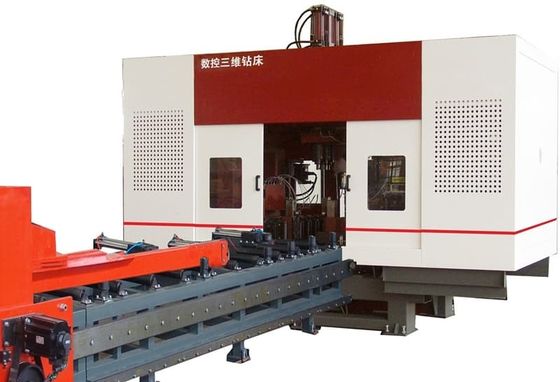

BT40 Κύρια σπείρα CNC 3D δοκάρια γεωτρήσεις μηχανή σήμανσης γραμμής μέθοδος ελέγχου PLC

BT40 Κύρια σπείρα CNC 3D δοκάρια γεωτρήσεις μηχανή σήμανσης γραμμής μέθοδος ελέγχου PLC

Εφαρμογή:

Αυτή η 3D γραμμή μηχανής κέντρου τρύπησης και σήμανσης δέσμης είναι προσεκτικά σχεδιασμένη για τις επιχειρήσεις τρύπησης σε δέσμες H. Εξοπλισμένη με τρία υψηλής ταχύτητας σπείρα τρύπησης ακριβείας,εκτελεί με εξαιρετική αποτελεσματικότητα εργασιακά έργα γεώτρησης σε εργαλείαΜε εξαιρετική ακρίβεια επεξεργασίας και φιλική προς το χρήστη διεπαφή, ο εξοπλισμός αυτός προσφέρει μια λύση υψηλών επιδόσεων για τον τομέα των χάλυβα.Χρησιμοποιείται ευρέως σε βασικές βιομηχανίες, συμπεριλαμβανομένων των έργων κατασκευής, υποδομής γέφυρας, κατασκευής πύργων και έργων δομής δικτύου.

Προδιαγραφές:

Χαρακτηριστικά του προϊόντος

1. Αυτό το 3D H-beam τρυπάνι και κοπή μηχανή αποτελείται κυρίως από το κύριο σώμα, σύστημα τροφοδοσίας CNC, μεταφορέα υλικών, ηλεκτρικό σύστημα, υδραυλικό σύστημα, σύστημα ψύξης, σύστημα λίπανσης,κάδο αποβλήτωνΜε σταθερή δομή κρεβατιού και κινητή διάταξη εργαστηρίου, το μηχάνημα είναι τέλεια σχεδιασμένο για την επεξεργασία μεγάλων δέσμων υδρογόνου.Επιτρέπει συνεχή παραγωγή και αναγνωρίζεται για τον υψηλό βαθμό αυτοματοποίησης.

2Η δομή της μηχανής γεώτρησης αποτελείται από το κρεβάτι, τις συναρμολογήσεις CNC, τους μηχανισμούς υποστήριξης, τις άνω και πλευρικές μονάδες πιέσεως και τα συστήματα ανίχνευσης.Τα συστατικά του τραπεζιού συρρέματος CNC περιλαμβάνουν την σταθερή πλευράΕιδικά σχεδιασμένα για τις εργασίες τρυπήματος H-beam, τα σύνολα τρυπητών τραπεζών διαθέτουν μια τρυπητή πλάκα, βάση τρυπητού τραπεζιού, κεφαλή σφινδέλου,Μηχανοκίνητο σπινθήρα υψηλής ταχύτητας, κύλινδρο εργαλείου, κινητήρα μεταβλητής συχνότητας, κινητήρα εφοδιασμού, γραμμικές οδηγίες και βίδες μολύβδου.

3Το σύστημα τροφοδοσίας CNC αποτελείται από ράβδους, γρανάζια, ράφια, σέρβο κινητήρες, μειωτήρες και χειριστές.διασφαλίζοντας έτσι την ακριβή τροφοδοσία και την ακριβή τοποθέτηση του εργασιακού κομματιού.

4Το μεταγωγικό υλικό αποτελείται τόσο από μεταγωγικό εισόδου όσο και από μεταγωγικό εξόδου.ειδικά σχεδιασμένα για τη μεταφορά σφραγίδων από χάλυβα με προφίλ, διευκολύνει την τοποθέτηση του άξονα Y των κενών και εργάζεται σε συνδυασμό με το σύστημα τροφοδοσίας CNC για να ολοκληρώσει τη διαδικασία τροφοδοσίας του υλικού.που περιλαμβάνει υλικά για στήριξη καναλιών και κυλίνδρους υποστήριξης, είναι αφιερωμένο στη μεταφορά των τελικών εργαστηρίων.

5Το σύστημα ψύξης χρησιμοποιεί τόσο εσωτερικές όσο και εξωτερικές τεχνικές ψύξης, χρησιμοποιώντας ομίχλη πετρελαίου για την ψύξη του γεωτρύπου.βελτιωμένη αποδοτικότητα κόστους, περιβαλλοντική βιωσιμότητα και μειωμένη φθορά στο τρυπάνι.

6Το υδραυλικό σύστημα είναι επιφορτισμένο με την τροφοδότηση της άνω μονάδας πιέσεως, της πλευρικής μονάδας πιέσεως, του κυλίνδρου εργαλείου και άλλων σχετικών εξαρτημάτων.

7Το πνευματικό σύστημα έχει σχεδιαστεί για να παρέχει ενέργεια στον χειριστή, στον κύλινδρο δοκιμής και σε άλλους παρόμοιους εξοπλισμούς.

8Το σύστημα λίπανσης ενσωματώνει τόσο κεντρικές όσο και χειροκίνητες μεθόδους λίπανσης.Η κεντρική λίπανση χρησιμοποιείται κυρίως για την χρονική και ακριβή λίπανση των πρωτογενών γραμμικών οδηγών και των μολύβδινων βιδών.

9Το σύστημα ελέγχου του εργαλείου μηχανής περιλαμβάνει έναν υπολογιστή οικοδεσπότη, PLC και άλλα συναφή εξαρτήματα.Τα προγράμματα επεξεργασίας παράγονται εισάγοντας σχέδια CAD ή παράμετροι επεξεργασίας μέσω διεπαφής USB ή πληκτρολογίου. Αυτά τα προγράμματα μπορούν να αποθηκευτούν, να ανακτηθούν, να εμφανιστούν και να μεταδοθούν ανά πάσα στιγμή με βάση τους αριθμούς τμημάτων.καθώς και πλήρη αυτοματοποίηση ολόκληρης της ροής εργασίας επεξεργασίας.

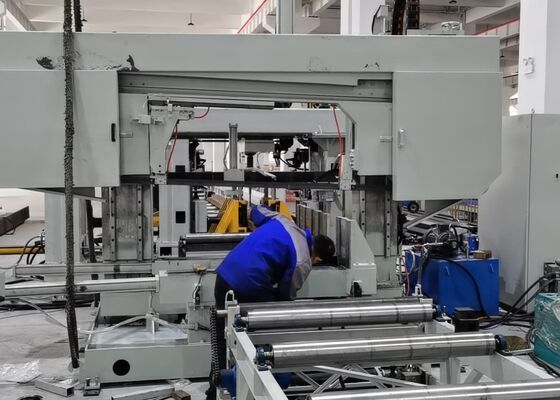

Κατά τη διάρκεια των δοκιμαστικών συνεδριάσεων επίδειξης, η δομή CNC και το φύλλο μέταλλου τρυπήματος, σήμανσης, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples—featuring various flange widths and web thicknesses—as well as channel steel samples in different sizesΤα δείγματα που παρουσιάστηκαν σε αυτές τις επίδειξεις υπογραμμίζουν καθαρά την ικανότητα της μηχανής να επιτυγχάνει ακριβή τοποθέτηση τρυπών, ομαλές ίνες και ακριβή μοτίβα σήμανσης.Επομένως, αποδεικνύει πλήρως την υψηλή ακρίβεια και την αξιοπιστία του σε πρακτικές εφαρμογές..

Η μηχανή υψηλής ταχύτητας CNC H-Beam Drilling, Marking και Shearing χρησιμοποιείται κυρίως σε εγκαταστάσεις κατασκευής χάλυβα και έργα κατασκευής γεφυρών.Μέσα σε εργαστήρια χάλυβα, διασφαλίζει την ακριβή επεξεργασία των δομών H που χρησιμοποιούνται στα πλαίσια και στις δομές στήριξης, παρέχοντας έτσι μια σταθερή βάση για τη σταθερή συναρμολόγηση των δομών από χάλυβα.το μηχάνημα εκτελεί γεωτρήσεις υψηλής ακρίβειας σε δέσμες H, βελτιώνοντας τη δομική ακεραιότητα των γεφυρών και επιτρέποντάς τους να αντέχουν αξιόπιστα τα μακροχρόνια φορτία.Ο εξοπλισμός αυτός παρέχει αξιόπιστη υποστήριξη σε αυτούς τους κρίσιμους τομείς υποδομών., διασφαλίζοντας την επιτυχή εκτέλεση των σχετικών έργων.
