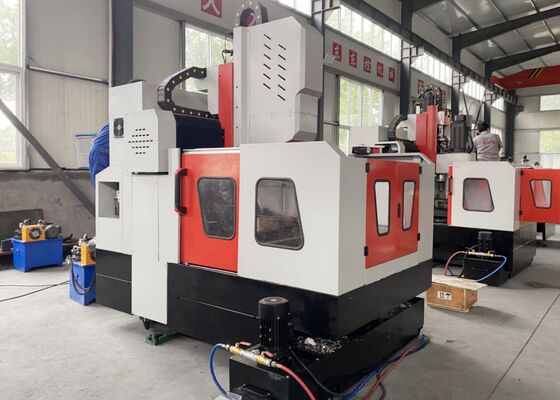

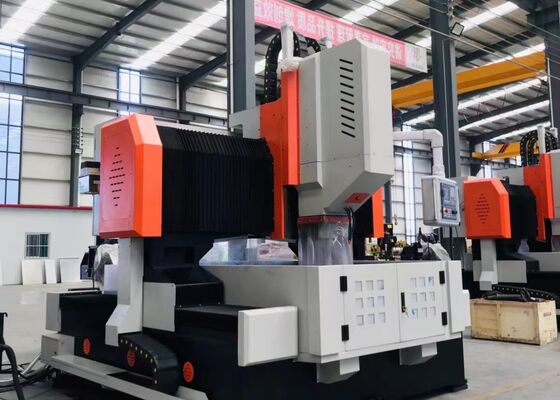

Μηχανή διάτρησης και σήμανσης CNC πλάκας με οριζόντια διαδρομή 2000mm, μέγεθος τεμαχίου εργασίας 2000*2000mm
Εφαρμογή:
Η μηχανή διάτρησης και φρεζαρίσματος πλάκας χάλυβα τύπου CNC είναι κυρίως χρησιμοποιείται για την επεξεργασία φύλλων σωλήνων, φλαντζών, ρουλεμάν, εναλλάκτες θερμότητας και άλλα εξαρτήματα σε βιομηχανίες όπως η πετροχημική, η πυρηνική ενέργεια, η αιολική ενέργεια, οι λέβητες και οι χαλύβδινες κατασκευές. Είναι ικανό για διάτρηση υψηλής ταχύτητας με τρυπάνια καρβιδίου με εσωτερική ψύξη ή χρησιμοποιώντας τρυπάνια στρέψης υψηλής ταχύτητας με εξωτερική ψύξη. Το μηχάνημα προσφέρει μια σειρά λειτουργιών, όπως διάτρηση, λοξοτμήση, σπειροτόμηση, φρεζάρισμα και βαρελίσματος. Επιπλέον, μπορεί να εξοπλιστεί με μια προαιρετική αυτόματη κεφαλή ορθής γωνίας για πλευρική διάτρηση, σπειροτόμηση και φρεζάρισμα.
Προδιαγραφές:
| Μοντέλο |
PHD1010 |
PHD2016 |
PHD2020 |
PHD3030 |
PHD4080 |
| Μέγεθος τεμαχίου εργασίας |
ΜxΠ (mm) |
1000x1000 |
2000x1600 |
2000x2000 |
3000x3000 |
4000x8000 |
| Πλάτος υποδοχής T πάγκου εργασίας (mm) |
28 |
28 |
28 |
28 |
28 |
| Κεφαλή ισχύος διάτρησης |
Ποσότητα |
1 |
1 |
1 |
1 ή 2 |
1 ή 2 |
| Κώνος ατράκτου |
BT40 |
BT50 |
BT50 |
BT50 |
BT50 |
| Μέγιστη διάμετρος διάτρησης (mm) |
Φ50 |
Φ60 |
Φ80 |
Φ90 |
Φ90 |
| Μέγιστο πάχος (mm) |
≤180 |
≤180 |
≤250 |
≤300 |
≤300 |
| Διάμετρος σπειροτόμησης |
M3-M20 |
M3-M25 |
M3-M30 |
M3-M36 |
M3-M36 |
| Ταχύτητα ατράκτου (r/min) |
30~3000 |
30~3000 |
30~3000 |
30~3000 |
30~3000 |
| Ισχύς σερβοκινητήρα ατράκτου (kW) |
11 |
15/22 |
22/30 |
22/30/37 |
22/30/37 |
| Πλευρική κίνηση κεφαλής ισχύος (άξονας X) |
Μέγιστη οριζόντια διαδρομή (mm) |
1000 |
1600 |
2000 |
3000 |
4000 |
| Ταχύτητα πλευρικής κίνησης (r/min) |
0~8 |
0~8 |
0~8 |
0~8 |
0~6 |
| Ισχύς σερβοκινητήρα για πλευρική κίνηση (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
|
Διαμήκης κίνηση γέφυρας (άξονας Y)
|
Μέγιστη διαδρομή τροφοδοσίας (mm) |
1000 |
2000 |
2000 |
3000 |
8000 |
| Ταχύτητα κίνησης τροφοδοσίας (m/min) |
0~8 |
0~8 |
0~8 |
0~8 |
0~6 |
| Ισχύς σερβοκινητήρα τροφοδοσίας (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6/5.5 |
| Κίνηση τροφοδοσίας κατακόρυφου εμβόλου (άξονας Z) |
Μέγιστη διαδρομή (mm) |
400 |
400 |
800 |
1000 |
1400 |
| Ταχύτητα κίνησης (m/min) |
0~8 |
0~8 |
0~8 |
0~8 |
0~4 |
| Ισχύς σερβοκινητήρα (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
| Ακρίβεια τοποθέτησης τριών αξόνων |
X/Y/Z/A/B/C (mm) |
±0.02/1000 |
±0.02/1000 |
±0.015/1000 |
±0.015/1000 |
±0.015/1000 |
| Ακρίβεια επαναλαμβανόμενης τοποθέτησης τριών αξόνων |
X/Y/Z/A/B/C (mm) |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
±0.01/1000 |
| Ηλεκτρικό σύστημα |
Σύστημα CNC |
SIEMENS/ FAGOR/ KND/ GSK |
| Αλλαγή εργαλείων |
Τύπος δίσκου (Προαιρετικό) |
24 θέσεις εργαλείων |
| Συνολικό μέγεθος |
ΜxΠxΥ (m) |
3.2x2.2x2.2 |
4.4x3.2x2.7 |
5.3x3.8x2.7 |
6.6x4.9x2.9 |
13x6.9x6.2 |
Χαρακτηριστικά προϊόντος
1. Η μηχανή διάτρησης, φρεζαρίσματος και σήμανσης πλακών και φλαντζών αποτελείται από ένα κρεβάτι, διαμήκη ολίσθηση, γέφυρα, εγκάρσια ολίσθηση, μονάδα κατακόρυφης τροφοδοσίας, άτρακτο διάτρησης και φρεζαρίσματος, τραπέζι εργασίας, σύστημα ψύξης, αυτόματο σύστημα αφαίρεσης τσιπ, αυτόματο σύστημα λίπανσης, πνευματικό σύστημα, ηλεκτρικό σύστημα και άλλα βασικά εξαρτήματα.
2. Η σερβο-οδηγούμενη κεφαλή ισχύος διάτρησης ολίσθησης της μηχανής κοπής χαλύβδινων πλακών cnc είναι ικανή για διάτρηση, διάνοιξη, σπειροτόμηση, λοξοτμήση και φρεζάρισμα αυλακιών. Μπορεί να λειτουργήσει τόσο σε συνδυασμό με άλλες μονάδες όσο και ανεξάρτητα. Ο άτρακτος διάτρησης διαθέτει έναν άτρακτο ακριβείας κατασκευασμένο στην Ταϊβάν (εσωτερική ψύξη) με κωνική οπή BT50 και είναι εξοπλισμένος με μηχανισμό αυτόματης διάτρησης ελατηρίου πεταλούδας. Αυτή η ρύθμιση επιτρέπει την εύκολη αντικατάσταση εργαλείων χρησιμοποιώντας μια ράβδο σύνδεσης, σύστημα χαλάρωσης εργαλείων υδραυλικού κυλίνδρου, επιτρέποντας γρήγορες αλλαγές μεταξύ τρυπανιών ή φρέζων.
3. Η δομή της μηχανής διάτρησης και σήμανσης είναι εξοπλισμένη με γραμμικούς οδηγούς υψηλής ακρίβειας, εξασφαλίζοντας ομαλή κίνηση. Ένας σερβοκινητήρας AC κινεί μια συγχρονισμένη ζώνη και ζεύγη βιδών σφαιρών ακριβείας, εξασφαλίζοντας υψηλή ακρίβεια.
4. Το σώμα και η γέφυρα της μηχανής γέφυρας μεταλλικών πλακών είναι κατασκευασμένα από χυτά ή συγκόλληση χαλύβδινων πλακών υψηλής ποιότητας. Αυτά τα εξαρτήματα υποβάλλονται σε ανόπτηση υψηλής θερμοκρασίας πριν από την επεξεργασία, ακολουθούμενη από μια δεύτερη ανόπτηση μετά την ημι-τελική επεξεργασία για την ανακούφιση της καταπόνησης και στη συνέχεια υποβάλλονται σε μηχανική κατεργασία ακριβείας για να εξασφαλιστεί σταθερή ακρίβεια και σταθερότητα.
Η μηχανή κοπής πλάκας γέφυρας CNC είναι μια βιομηχανική λύση υψηλής απόδοσης, σχολαστικά σχεδιασμένη για την ακριβή μηχανική κατεργασία εξαρτημάτων τύπου πλάκας και δομικών μερών. Αυτός ο εξοπλισμός έχει σχεδιαστεί για την επεξεργασία τεμαχίων εργασίας όπως φλάντζες, δίσκοι, δακτύλιοι και επίπεδες πλάκες, με την ουσιαστική απαίτηση ότι το πάχος αυτών των τεμαχίων εργασίας εμπίπτει στο καθορισμένο αποτελεσματικό εύρος μηχανικής κατεργασίας του μηχανήματος.
Στα εργαστήρια χαλύβδινων κατασκευών, αυτή η μηχανή διάτρησης πλάκας εκτελεί ακριβείς εργασίες διάτρησης και φρεζαρίσματος σε δομικές πλάκες και συνδετικά εξαρτήματα, παρέχοντας ένα σταθερό θεμέλιο για τη σταθερή συναρμολόγηση χαλύβδινων πλαισίων. Στη βιομηχανία αιολικής ενέργειας, παρέχει μηχανική κατεργασία υψηλής ακρίβειας για πύργους και φλάντζες ανεμογεννητριών—μια απαραίτητη διαδικασία που διασφαλίζει ότι αυτά τα εξαρτήματα είναι ικανά να αντέχουν σε σκληρές περιβαλλοντικές συνθήκες (π.χ., ισχυροί άνεμοι, διακυμάνσεις θερμοκρασίας). Για έργα κατασκευής γεφυρών, ο εξοπλισμός επεξεργάζεται δοκούς και στηρίγματα γεφυρών, εξασφαλίζοντας το σχηματισμό σταθερών και ανθεκτικών συνδέσεων που μπορούν να αντέξουν δυναμικά φορτία κατά τη διάρκεια της εκτεταμένης διάρκειας ζωής της γέφυρας.
