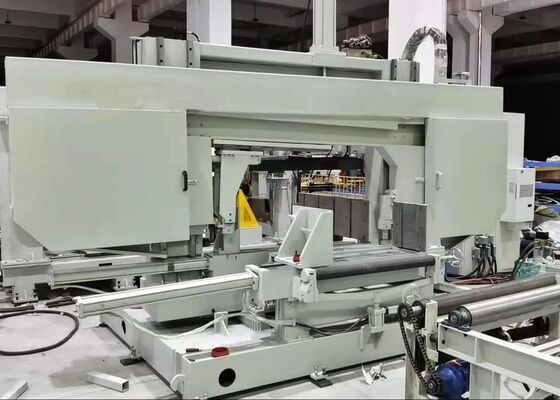

40mm πάχος του εργασιακού μεγέθους CNC 3D H Beam Drilling Shearing Machine 55KW ισχύς
Εφαρμογή:
Χρησιμοποιείται κυρίως για τρυπήματα, χτύπημα, σήμανση και βαθμολόγηση χάλυβα σε σχήμα H, χάλυβα καναλιού, γωνιακού χάλυβα και άλλων τύπων χάλυβα.Οι εφαρμογές του είναι εκτεταμένες σε όλες τις βιομηχανίες που ασχολούνται με τις χάλυβα δομές, συμπεριλαμβανομένων των κατασκευών, των γκαράζ, των πύργων και των πλαισίων δικτύου.
Προδιαγραφές:
|
Σχήμα
|
BHD500/3 |
BHD700/3 |
BHD1000/3 |
BHD1250/3 |
|
H πλάτος δέσμης
εύρος(μμ)
|
100 ~ 500 |
100~700 |
100~1000 |
100~1250 |
|
H ύψος δέσμης
εύρος(μμ)
|
100 ~ 500 |
100 ~ 500 |
100 ~ 500 |
100~600 |
|
Χάλυβας καναλιού
εύρος πλάτους(μμ)
|
100 ~ 500 |
100~700 |
100~1000 |
100~1250 |
|
Χάλυβας καναλιού
εύρος ύψους(μμ)
|
100~250 |
100~250 |
100~250 |
100~300 |
|
Μαξ. εργασιακό κομμάτι
πάχος(μμ)
|
40 |
40 |
80 |
80 |
|
Μαξ. εργασιακό κομμάτι
μήκος (m)
|
12 ή 15 (προαιρετικά) |
|
Στρίψιμο σπινθήρα
Τι;
|
Συνολικά 3 σπιντέλα, ένα σπιντέλο στην άνω μονάδα, αριστερή πλευρά και δεξιά πλευρά αντίστοιχα
|
|
Τρύπα σπινθήρα
κωνικό
|
BT2ορισμός |
BT2ορισμός |
BT2ορισμός |
BT2ορισμός |
|
Μαξ.τρύπα
διάμετρος (mm)
|
40 |
40 |
40 |
40 |
|
Μηχανή σπινδέλου
ισχύς (kW)
|
11 |
11/ 15 |
11/ 15 |
11/ 15 |
|
Ταχύτητα σπινδέλου
(r/min)
|
100~3000 |
100~3000 |
100~3000 |
100~3000 |
|
Τροφοδοσία με σπινθήρα
ταχύτητα(m/min)
|
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
|
Τροφοδοσία στον άξονα Χ
ταχύτητα(m/min)
|
0 ~ 40 |
0 ~ 20 |
0 ~ 20 |
0 ~ 20 |
|
Ποσότητα εργαλείου
περιοδικό
|
3 |
3 |
3 |
3 |
|
Επιστημονικό περιοδικό εργαλείων
Τύποςκαι ικανότητα
|
Τύπος γραμμής, 3x4 (προαιρετικό) |
|
Ενότητα σήμανσης
(προαιρετικά)
|
Τύπος δίσκου, 36 χαρακτήρες, μέγεθος χαρακτήρα Φ10mm
|
| Σύστημα CNC |
Γερμανική Siemens, Ιαπωνία Panasonic, Κίνα INVT
|
| Μέθοδος ψύξης |
Ψύξη με ψεκασμό, εσωτερική ψύξη + εξωτερική ψύξη |
|
Συνολική μηχανή
Μέγεθος (m)
|
Περίπου 32x5x3.5 |
Περίπου 33x5,5x3.5 |
Περίπου 33x5,5x3.5 |
Περίπου 33x6x3.5 |
| Συνολική ισχύς (kW) |
Περίπου 55. |
Περίπου 55. |
Περίπου 60 |
Περίπου 60 |
Οι παραπάνω παραμέτροι μπορούν να προσαρμόζονται και να αλλάζουν σύμφωνα με τις ειδικές απαιτήσεις του πελάτη.
1Βασικά και εξειδικευμένα μηχανήματα γεωτρήσεων για τη βιομηχανία κατασκευής χάλυβα.
2Ταυτόχρονα τρυπώνει τρύπες σε τρεις επιφάνειες από H-κηλίδες και κανάλια με υψηλή ακρίβεια και αποτελεσματικότητα.
3Εξοπλισμένο με 7 άξονες CNC, που επιτρέπουν την αυτόματη και ακριβή τροφοδοσία και τοποθέτηση.
4. Είναι ικανή να αναγνωρίζει σχέδια εξαρτημάτων AUTOCAD και DSTV και να τα μετατρέπει σε προγράμματα μηχανικής.
Χαρακτηριστικά του προϊόντος
1Το σύστημα τροφοδοσίας χρησιμοποιεί σφίξιμο και τροφοδοσία CNC, εξασφαλίζοντας υψηλή ταχύτητα και ακριβή ακρίβεια θέσης.
2Το σύστημα χρησιμοποιεί τρυπάνι από καρβίδιο, με ταχύτητες περιστροφής σπινδέλων που φτάνουν τα 3000 rpm.Αυτό έχει ως αποτέλεσμα υψηλή αποδοτικότητα επεξεργασίας και εξαιρετικές επιδόσεις γεώτρησηςΤα θραύσματα που παράγονται κατά τη διάρκεια της γεώτρησης απομακρύνονται αποτελεσματικά μέσω ενός αλυσιδωτού μεταφορέα θραύσματος.
3Το σύστημα ψύξης χρησιμοποιεί ψύξη ομίχλης, παρέχοντας εσωτερικές και εξωτερικές δυνατότητες ψύξης.Κάθε μονάδα σπινδύλας γεώτρησης είναι εξοπλισμένη με τον δικό της εξωτερικό σωλήνα ψύξης και εσωτερικό σύνδεσμο ψύξηςΗ εσωτερική και η εξωτερική ψύξη μπορούν να χρησιμοποιηθούν ανεξάρτητα ή ταυτόχρονα.
4Το σύστημα αυτόματης αλλαγής εργαλείων (ATC) μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του πελάτη, εξαλείφοντας την ανάγκη για χειροκίνητη αντικατάσταση εργαλείων, εξοικονομώντας έτσι χρόνο και βελτιώνοντας την λειτουργική αποτελεσματικότητα.

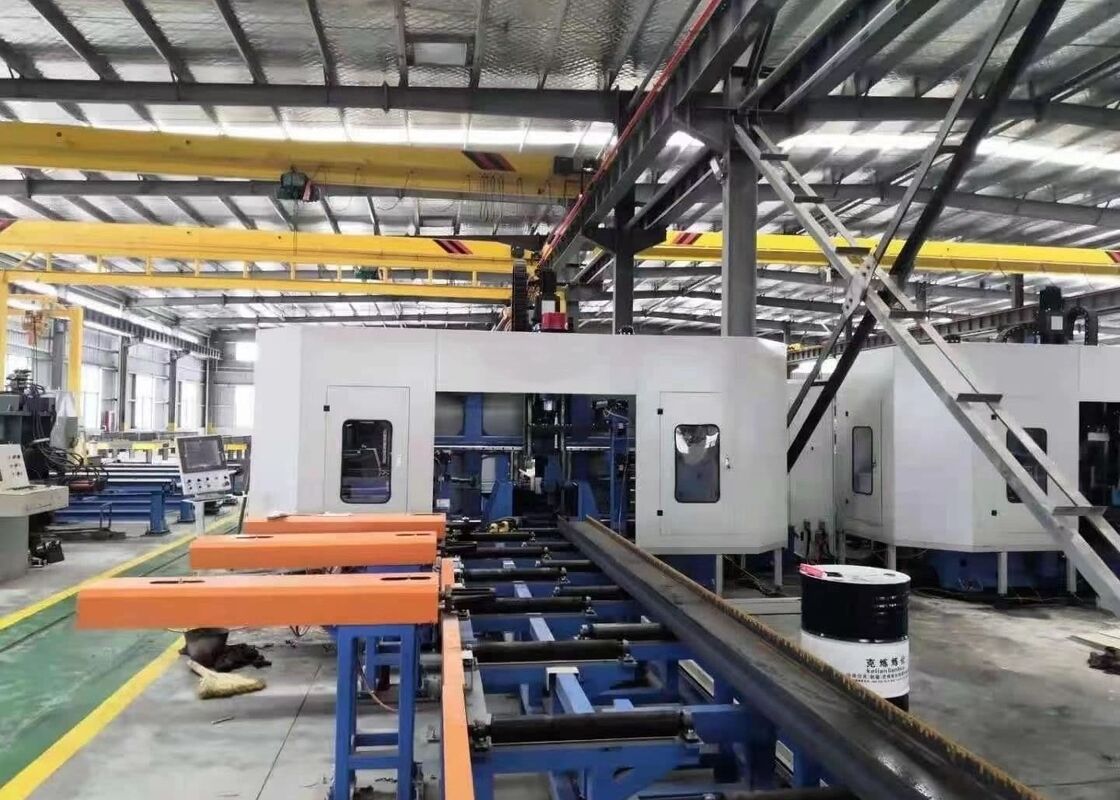

Κατά τη διάρκεια των δοκιμαστικών συνεδριάσεων επίδειξης, η CNC πλάκα δομοστοιχίας τρυπήματος μετάλλου, σήμανση, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different sizesΤα δείγματα που παρουσιάστηκαν σε αυτές τις επίδειξεις υπογραμμίζουν σαφώς την ικανότητα της μηχανής να παρέχει ακριβή τοποθέτηση τρυπών, καθαρά νήματα,και σαφή σχέδια σήμανσης που αποδεικνύουν πλήρως την υψηλή ακρίβεια και την αξιοπιστία της στην πρακτική εφαρμογή.
Η υψηλής ταχύτητας CNC H-Beam Drilling, Marking, and Shearing Machine χρησιμοποιείται κυρίως στην κατασκευή ατσάλινων δομών και έργα κατασκευής γεφυρών.εκτελεί επεξεργασία με ακρίβεια σε δέσμες H που χρησιμοποιούνται σε πλαίσια και συστήματα στήριξης, παρέχει μια σταθερή βάση για τη σταθερή συναρμολόγηση των ατσάλινων κατασκευών.που όχι μόνο ενισχύει τη δομική ακεραιότητα των γεφυρών, αλλά εξασφαλίζει επίσης ότι μπορούν να αντέξουν μακροχρόνια φορτίαΜε την υψηλή λειτουργική της αποτελεσματικότητα, το μηχάνημα προσφέρει αξιόπιστη υποστήριξη σε αυτούς τους ζωτικούς τομείς υποδομών, εξασφαλίζοντας την ομαλή εξέλιξη των σχετικών έργων.
