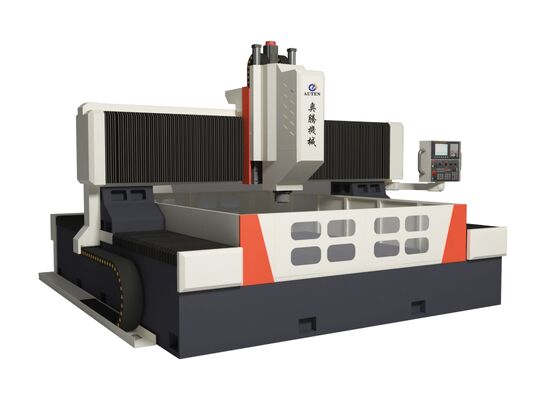

250mm πάχος CNC Γαντρί μεταλλική πλάκα Ατσάλι τρυπάνι μηχανή 22/30KW Servo σπινδύλα ισχύος κινητήρα
Εισαγωγή του προϊόντος:
Η μηχανή τρυπανισμού και φρέσκωσης τύπου πύλης CNC έχει σχεδιαστεί κυρίως για την επεξεργασία φύλλων σωλήνων, φλάντζων, ρουλεμάντων, ανταλλακτών θερμότητας και άλλων εξαρτημάτων σε τομείς όπως η πετροχημική,πυρηνική ενέργειαΥποστηρίζει τις υψηλής ταχύτητας γεωτρήσεις με χρήση τρυπών από καρβίδιο με εσωτερική ψύξη ή τρυπών υψηλής ταχύτητας με εξωτερική ψύξη.Αυτή η ευέλικτη μηχανή εκτελεί διάφορα καθήκονταΕπιπλέον, μπορεί να είναι εξοπλισμένο με προαιρετική αυτόματη κεφαλή ορθογώνιας γωνίας για να επιτρέπει τις λειτουργίες πλευρικής γεώτρησης, γεώτρησης και γεώτρησης.
Διαμόρφωση προϊόντος:
| Σχήμα |
PHD1010 |
PHD2016 |
PHD2020 |
PHD3030 |
PHD4080 |
| Μέγεθος του εργασιακού τμήματος |
LxW (mm) |
1000x1000 |
2000x1600 |
2000x2000 |
3000x3000 |
4000x8000 |
| πλάτος τρύπας σε Τ του τραπεζιού εργασίας (mm) |
28 |
28 |
28 |
28 |
28 |
| Κεφαλή ισχύος γεώτρησης |
Τι ώρα; |
1 |
1 |
1 |
1 ή 2 |
1 ή 2 |
| Σπονδυλικός σπινθήρας |
BT2ορισμός |
BT1 χημικό προϊόν |
BT1 χημικό προϊόν |
BT1 χημικό προϊόν |
BT1 χημικό προϊόν |
| Μέγιστη διάμετρος γεώτρησης (mm) |
Φ50 |
Φ60 |
Φ80 |
Φ90 |
Φ90 |
| Μέγιστο πάχος (mm) |
≤ 180 |
≤ 180 |
≤ 250 |
≤ 300 |
≤ 300 |
| Διάμετρος απόσβεσης |
M3-M20 |
M3-M25 |
M3-M30 |
M3-M36 |
M3-M36 |
| Ταχύτητα σπινθήρα (r/min) |
30~3000 |
30~3000 |
30~3000 |
30~3000 |
30~3000 |
| Δύναμη κινητήρα στρογγυλοβομβίδας σερβοβομβίδας (kW) |
11 |
Επιστήμη, 8/8 |
22/30 |
22/30/37 |
22/30/37 |
| Πλευρική κίνηση της κεφαλής ισχύος (άξονας Χ) |
Μέγιστη οριζόντια στροφή (mm) |
1000 |
1600 |
2000 |
3000 |
4000 |
| Ταχύτητα πλευρικής κίνησης (r/min) |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 6 |
| Δύναμη κινητήρα σερβοκινητήρα για πλευρική κίνηση (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
|
Η διαμήκη κίνηση του γάντρια (άξονας Y)
|
Μέγιστη στροφή τροφοδοσίας (mm) |
1000 |
2000 |
2000 |
3000 |
8000 |
| Ταχύτητα κίνησης τροφής (m/min) |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 6 |
| Δύναμη τροφοδοτικού σερβοκινητήρα (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6/5.5 |
| Βιότοπη κίνηση τροφοδοσίας (άξονας Z) |
Μέγιστη στροφή (mm) |
400 |
400 |
800 |
1000 |
1400 |
| Ταχύτητα κίνησης (m/min) |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 8 |
0 ~ 4 |
| Δύναμη κινητήρα σερβοκινητήρα (kW) |
2.4 |
2.4 |
2.4 |
3.6 |
3.6 |
| Ακριβότητα θέσης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,02/1000 |
±0,02/1000 |
±0,015/1000 |
±0,015/1000 |
±0,015/1000 |
| Ακριβότητα επαναλαμβανόμενης τοποθέτησης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,01/1000 |
±0,01/1000 |
±0,01/1000 |
±0,01/1000 |
±0,01/1000 |
| Ηλεκτρικό σύστημα |
Σύστημα CNC |
SIEMENS κατά FAGOR κατά KND κατά GSK |
| Ανταλλακτικός εργαλείων |
Τύπος δίσκου (προαιρετικός) |
24 θέσεις εργαλείων |
| Συνολικό μέγεθος |
LxWxH (m) |
3.2x2.2x2.2 |
4.4x3.2x2.7 |
5.3x3.8x2.7 |
6.6x4.9x2.9 |
13x6,9x6.2 |
Χαρακτηριστικά του προϊόντος
1Το φύλλο πλάκας και το φλάντζο τρυπών, φρέινγκς και μηχανή σήμανσης αποτελείται από αρκετά βασικά στοιχεία, συμπεριλαμβανομένου του κρεβατιού, της διαμήκης διαφάνειας, του γάντρια, της εγκάρσιας διαφάνειας, της κάθετης μονάδας τροφοδοσίας,Στρίψιμο και αλεξίστρωση, τραπέζι εργασίας, σύστημα ψύξης, αυτόματο σύστημα αφαίρεσης τσιπ, αυτόματο σύστημα λίπανσης, πνευματικό σύστημα, ηλεκτρικό σύστημα και άλλα κρίσιμα στοιχεία.
2Η κυλινδρικά κινούμενη κεφαλή τρυπήματος της μηχανής κοπής χαλυβουργικών πλάκες CNC είναι ικανή να εκτελεί τις εργασίες τρυπήματος, στρογγυλοποίησης, χτύπησης, στρογγυλοποίησης και φρένασης με αυλάκια.Μπορεί να λειτουργεί είτε σε συνδυασμό με άλλες μονάδες είτε ανεξάρτηταΟ σπινδύλος γεώτρησης είναι εξοπλισμένος με σπινδύλο υψηλής ακρίβειας κατασκευασμένο στην Ταϊβάν (με εσωτερική ψύξη) με τρύπα βύθους BT50 και ενσωματώνει μηχανισμό αυτοματοποιημένου ανοίγματος με ελατήριο πεταλούδας.Αυτή η διαμόρφωση διευκολύνει τις βολικές αλλαγές εργαλείου μέσω της χρήσης ενός ράβδου σύνδεσης και ενός υδραυλικού κυλίνδρου σύστημα χαλάρωσης εργαλείου, επιτρέποντας την ταχεία εναλλαγή των τρυπών και των κοπτών.
3Η δομή της μηχανής γεώτρησης και σήμανσης είναι εξοπλισμένη με γραμμικούς οδηγούς υψηλής ακρίβειας, εξασφαλίζοντας ομαλή και σταθερή κίνηση.Ένας κινητήρας servo AC οδηγεί μια συγχρονισμένη ζώνη και συγκροτήματα βίδα μπάλα ακρίβειας, εξασφαλίζοντας εξαιρετική ακρίβεια.
4Το πλαίσιο και η γέφυρα της μηχανής γέφυρας μεταλλικών πλακών κατασκευάζονται από χύτευμα ή συγκολλημένες υψηλής ποιότητας πλάκες χάλυβα.μετά από δεύτερη αναψύξη μετά την ημιτελή επεξεργασία για την ανακούφιση των εσωτερικών πιέσεωνΣτη συνέχεια, οι μηχανές αυτές είναι ακριβείς για να εξασφαλίσουν σταθερή ακρίβεια και σταθερότητα.
Η μηχανή κοπής πλακών με διάδρομο CNC είναι μια βιομηχανική λύση υψηλών επιδόσεων, που έχει σχεδιαστεί εξειδικευμένα για την ακριβή μηχανική επεξεργασία συστατικών και δομικών στοιχείων.Ο εξοπλισμός αυτός προορίζεται ειδικά για την επεξεργασία τεμαχίων εργασίας όπως φλάντζες., δίσκους, δακτυλίους και επίπεδες πλάκες, με την κρίσιμη προϋπόθεση ότι το πάχος αυτών των εργασιακών κομματιών πέφτει εντός του καθορισμένου αποτελεσματικού εύρους επεξεργασίας της μηχανής.
Σε εγκαταστάσεις παραγωγής χάλυβα, η μηχανή αυτή εκτελεί ακριβείς επεξεργασίες γεώτρησης και άλεσης σε δομικές πλάκες και συνδετικά εξαρτήματα.παρέχοντας μια σταθερή βάση για τη σταθερή συναρμολόγηση των ατσάλινων πλαισίωνΣτο τομέα της αιολικής ενέργειας, προσφέρει επεξεργασία υψηλής ακρίβειας για πύργους αιολικών ανεμογεννητριών και φλάντζες, κρίσιμες διαδικασίες που εξασφαλίζουν ότι τα στοιχεία αυτά μπορούν να αντέξουν τις απαιτητικές περιβαλλοντικές συνθήκες (π.χ.ισχυροί άνεμοιΓια τα έργα κατασκευής γεφυρών, ο εξοπλισμός επεξεργάζεται τις δομές και τα υποστηρίγματα των γεφυρών,διασφάλιση της δημιουργίας σταθερών και ανθεκτικών συνδέσεων ικανών να αντέχουν σε δυναμικά φορτία καθ' όλη τη διάρκεια της παρατεταμένης ζωής της γέφυρας.
