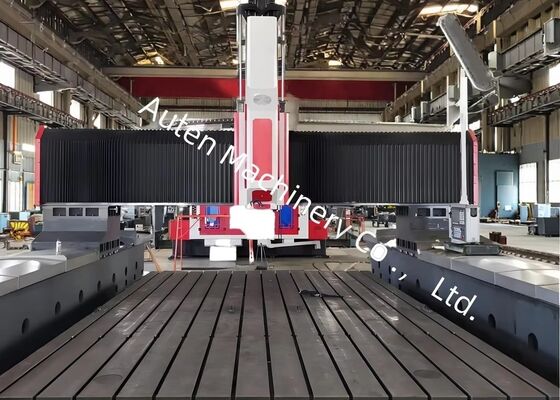

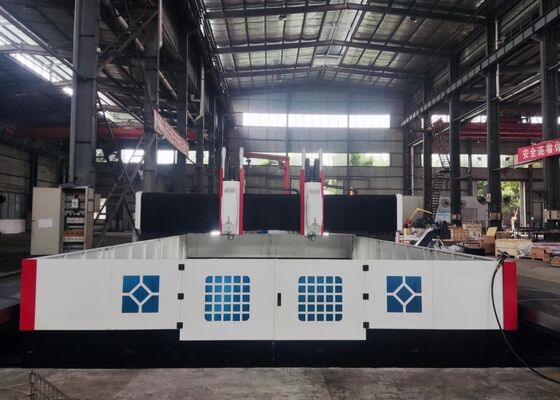

Μηχανή τρυπήματος φύλλων μετάλλου με φλάνζα CNC μοντέλο PHD4080 για εφαρμογές χάλυβα και λέβητα
Εισαγωγή του προϊόντος:
Αυτό το μηχάνημα τρυπήματος cnc gantry χρησιμοποιείται κυρίως για την επεξεργασία φύλλων σωλήνων, φλάντζες, ρουλεμάν, ανταλλακτές θερμότητας και άλλα προϊόντα στους τομείς της πετροχημικής, της πυρηνικής ενέργειας, της αιολικής ενέργειας, των λέβητων,δομές από χάλυβα, κλπ. Μπορεί να χρησιμοποιήσει τρυπάνι από καρβίδιο για γεωτρήσεις υψηλής ταχύτητας με εσωτερική ψύξη ή να χρησιμοποιήσει τρυπάνι υψηλής ταχύτητας για γεωτρήσεις με εξωτερική ψύξη.διακοπέςΕπίσης, είναι εξοπλισμένο με αυτόματη κεφαλή ορθογώνιας γωνίας (προαιρετική) για πλευρική γεώτρηση, γεώτρηση και γεώτρηση.
Διαμόρφωση προϊόντος:
| Σχήμα |
PHD4080 |
| Μέγεθος του εργασιακού τμήματος |
LxW (mm) |
4000x8000 |
| Διάμετρος T-slot του Workbench (mm) |
28 |
| Κεφαλή ισχύος γεώτρησης |
Τι ώρα; |
1 ή 2 |
| Σπονδυλικός σπινθήρας |
BT1 χημικό προϊόν |
| Μέγιστη διάμετρος γεώτρησης (mm) |
Φ90 |
| Μέγιστο πάχος (mm) |
≤ 300 |
| Διάμετρος απόσβεσης |
M3-M36 |
| Ταχύτητα σπινθήρα (r/min) |
30~3000 |
| Δύναμη κινητήρα στρογγυλοβομβίδας σερβοβομβίδας (kW) |
22/30/37 |
| Πλευρική κίνηση της κεφαλής ισχύος (άξονας Χ) |
Μέγιστη οριζόντια στροφή (mm) |
4000 |
| Ταχύτητα πλευρικής κίνησης (r/min) |
0 ~ 6 |
| Δύναμη κινητήρα σερβοκινητήρα για πλευρική κίνηση (kW) |
3.6 |
| Η διαμήκη κίνηση του γάντρια (άξονας Y) |
Μέγιστη στροφή τροφοδοσίας (mm) |
8000 |
| Ταχύτητα κίνησης τροφής (m/min) |
0 ~ 6 |
| Δύναμη τροφοδοτικού σερβοκινητήρα (kW) |
3.6/5.5 |
| Βιότοπη κίνηση τροφοδοσίας (άξονας Z) |
Μέγιστη στροφή (mm) |
1400 |
| Ταχύτητα κίνησης (m/min) |
0 ~ 4 |
| Δύναμη κινητήρα σερβοκινητήρα (kW) |
3.6 |
| Ακριβότητα θέσης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,015/1000 |
| Ακριβότητα επαναλαμβανόμενης τοποθέτησης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,01/1000 |
| Ηλεκτρικό σύστημα |
Σύστημα CNC |
FAGOR/ KND/ GSK |
| Ανταλλακτικός εργαλείων |
Τύπος δίσκου (προαιρετικός) |
24 θέσεις εργαλείων |
| Συνολικό μέγεθος |
LxWxH (m) |
13x6,9x6.2 |
Χαρακτηριστικά του προϊόντος
1Η μηχανή γεώτρησης φλάντζης αποτελείται από κρεβάτι, διαμήκη διαφάνεια, θόλο, εγκάρσια διαφάνεια, κατακόρυφη μονάδα τροφοδοσίας, κεφαλή γεώτρησης και άλεσης, πάγκο εργασίας, σύστημα ψύξηςαυτόματο σύστημα αφαίρεσης τσιπ, αυτόματο σύστημα λίπανσης, πνευματικό σύστημα, ηλεκτρικό σύστημα κλπ.
2Το κύριο χαρακτηριστικό της μηχανής είναι η λειτουργία του τρυπάνιου, του τρυπάνιου, του τρυπάνιου, του τρυπάνιου, του τρυπάνιου και του τρυπάνιου.Το σπινδύλιο γεώτρησης υιοθετεί το σπινδύλιο ακριβείας της Ταϊβάν (εσωτερική ψύξη), οπτική τρύπα βρόγχου BT50, με μηχανισμό αυτόματου ανοίγματος με ελατήριο πεταλούδας, ο οποίος μπορεί να είναι εξοπλισμένος με τρυπάνι ή φρένο μέσω ράβδου σύνδεσης, υδραυλικό εργαλείο χαλάρωσης κυλίνδρου,και είναι πολύ βολικό να αντικαταστήσει το εργαλείο.
3. Το σώμα της μηχανής τρυπήματος CNC υψηλής ταχύτητας είναι εξοπλισμένο με γραμμικό οδηγό υψηλής ακρίβειας, κινητικότητα.Διασφάλιση υψηλής ακρίβειας.
4Το σώμα της μηχανής τρυπήματος CNC και η θύρα είναι κατασκευασμένα από χύτευση ή συγκόλληση υψηλής ποιότητας χαλυβουργικών πλακών.Επαναπροσδιορίζεται μετά την ημιτελή επεξεργασία για την εξάλειψη της πίεσης, και στη συνέχεια ολοκληρώνεται για να εξασφαλιστεί σταθερή ακρίβεια.
5Η μηχανή τρυπήσεως πλάκας διαθέτει αρκετές οριζόντιες τρύπες σε Τ στο τραπέζι εργασίας για τη σύσφιξη του ελαστικού και της πλάκας.Προαιρετική συσκευή συμπίεσης τεσσάρων σαγόνων αυτοκεντρώσεως βελτιώνει σημαντικά την αποδοτικότητα παραγωγής των εξαρτημάτων παρτίδας.
6. Υιοθετήστε γερμανικό σύστημα CNC, ισπανικό σύστημα FAGOR CNC ή κινέζικο σύστημα KND, συντεταγμένες γεωτρήσεις μπορούν να μετατραπούν απευθείας μεταξύ CAD και CAM, διευκολύνοντας τον προγραμματισμό, την αποθήκευση, την εμφάνιση,και επικοινωνίαςΗ διεπαφή χρήστη διαθέτει αντιστάθμιση σφαλμάτων, αυτόματα συναγερμούς και αλληλεπίδραση ανθρώπου-υπολογιστή.Μηχανοκίνητα συστήματα επεξεργασίαςΟι δυνατότητες προεξέτασης και επιθεώρησης πριν από τη γεώτρηση εξασφαλίζουν φιλική προς το χρήστη λειτουργία.
7Η συσκευή αυτή είναι εξοπλισμένη με φωτοηλεκτρικό ανιχνευτή άκρων, ο οποίος μπορεί εύκολα και γρήγορα να εντοπίσει τη θέση του εργασιακού τμήματος.προαιρετικά περιοδικά εργαλείων με δίσκο 24T ή γραμμικά περιοδικά εργαλείων βελτιώνουν σημαντικά την αποδοτικότητα της μηχανικής.
8Είναι εξοπλισμένο με αυτόματο μεταφορέα τσιπ και αυτόματη συσκευή λίπανσης.Το σύστημα ψύξης είναι εξοπλισμένο με εσωτερική αντλία ψύξης υψηλής πίεσης και εξωτερική αντλία ψύξης χαμηλής πίεσης.Μπορεί να χρησιμοποιήσει εσωτερική ψύξη ή εξωτερική ψύξη.
Η μηχανή κοπής πλακών με διάδρομο CNC είναι μια ισχυρή βιομηχανική λύση, μελετημένα σχεδιασμένη για την ακριβή μηχανική επεξεργασία συστατικών με σχήμα πλάκας και δομικών εξαρτημάτων.Ο εξοπλισμός αυτός είναι ειδικά προσαρμοσμένος για την επεξεργασία τεμαχίων εργασίας όπως φλάντζες, δίσκους, δακτυλίους και επίπεδες πλάκες, με την ουσιαστική απαίτηση ότι το πάχος των υλικών αυτών παραμένει εντός του καθορισμένου εύρους αποτελεσματικής επεξεργασίας της μηχανής.
Σε εργοστάσια κατασκευής χάλυβα, η μηχανή αυτή εκτελεί ακριβείς επεξεργασίες γεώτρησης και φρέσκωσης σε δομικές πλάκες και συνδετικά στοιχεία,παρέχοντας μια σταθερή βάση για την αξιόπιστη συναρμολόγηση των ατσάλινων πλαισίων- στον τομέα της αιολικής ενέργειας,Παρέχει επεξεργασία υψηλής ακρίβειας για πύργους ανεμογεννητριών και φλάντζες, ζωτικής σημασίας διαδικασίες που εξασφαλίζουν ότι τα στοιχεία αυτά μπορούν να αντέξουν δύσκολες περιβαλλοντικές συνθήκες (eΓια έργα κατασκευής γεφυρών, ο εξοπλισμός επεξεργάζεται τις δομές και τα υποστηρίγματα των γεφυρών,διασφάλιση της ανάπτυξης σταθερών και ανθεκτικών συνδέσεων ικανών να αντέχουν σε δυναμικά φορτία καθ' όλη τη διάρκεια της μακροχρόνιας ζωής της γέφυρας.
