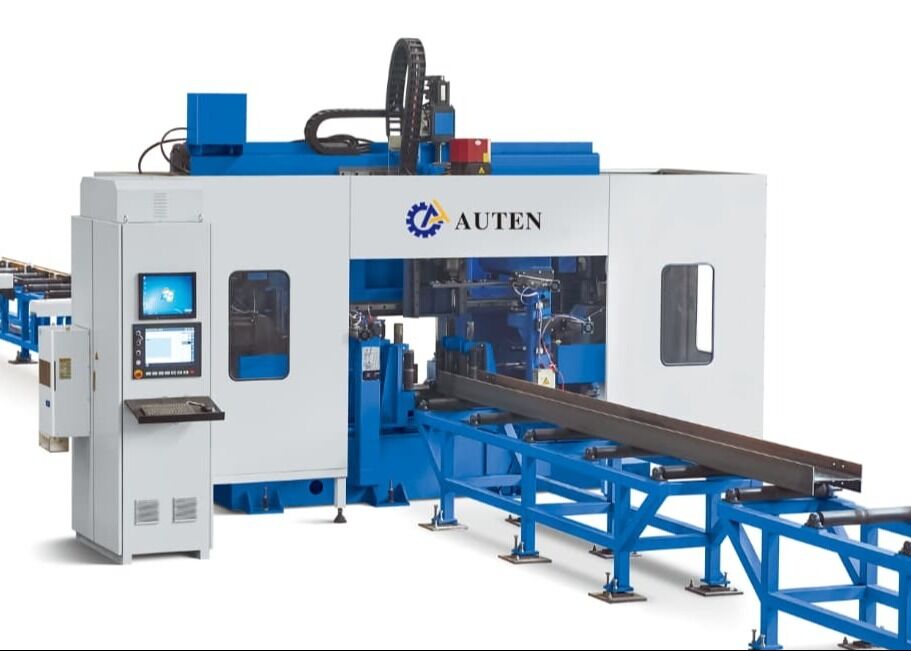

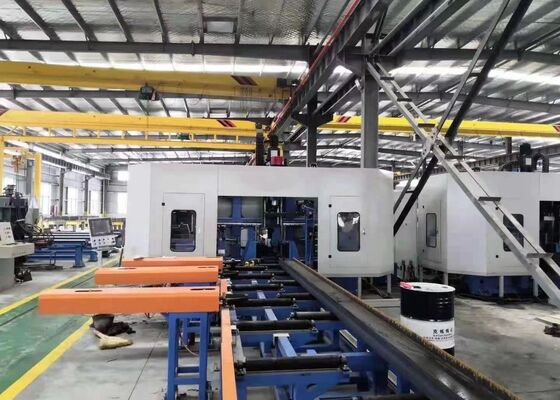

Μοντέλο BHD1000/3 CNC 3D μηχανή κοπής τρυπών δέσμης γραμμή 40mm διάμετρος τρυπών
Εισαγωγή του προϊόντος:
Η μηχανή τρυπήματος h-beam cnc χρησιμοποιείται κυρίως για τρυπήματα, χτυπήματα, σήμανση και βαθμολόγηση χάλυβα σε σχήμα H, χάλυβα καναλιού, γωνιακού χάλυβα και άλλων χάλυβα.Χρησιμοποιείται ευρέως στις βιομηχανίες χάλυβα όπως τα κτίρια, γκαράζ, πύργοι και δομές πλέγματος.
1Ουσιαστικό και ειδικό εξοπλισμό γεώτρησης για τη βιομηχανία χάλυβα.
2- να πραγματοποιούνται τρύπες σε τρεις επιφάνειες σε H δέσμες και κανάλια ταυτόχρονα, με υψηλή ακρίβεια και υψηλή απόδοση.
3. 7 άξονες CNC, αυτομάτως ολοκληρώνουν την ακριβή τροφοδοσία και τοποθέτηση.
4. Μπορεί να αναγνωρίσει σχέδια AUTOCAD και DSTV κομμάτι εργασίας και να τα μετατρέψει σε προγράμματα επεξεργασίας.
Παράμετροι προϊόντος:
| Σχήμα |
BHD1000/3 |
| H Περιοχή πλάτους δέσμης (mm) |
100~1000 |
| H Περιοχή ύψους δέσμης (mm) |
100 ~ 500 |
| Περιοχή πλάτους καναλιού από χάλυβα (mm) |
100~1000 |
| Περιοχή ύψους χάλυβα διαύλου (mm) |
100~250 |
| Μέγιστο πάχος του εργασιακού υλικού (mm) |
80 |
| Μέγιστο μήκος του εργασιακού τμήματος (m) |
12 ή 15 (προαιρετικά) |
| Δείκτης τρυπανίου qty. |
Συνολικά 3 σπιντέλα, ένα σπιντέλο στην άνω μονάδα, αριστερή πλευρά και δεξιά πλευρά αντίστοιχα |
| Στρίφτης τρύπας σπινθήρα |
BT2ορισμός |
| Μέγιστη διάμετρος γεώτρησης (mm) |
40 |
| Δύναμη κινητήρα σπινθήρα (kW) |
Ασφάλεια, 1/15 |
| Ταχύτητα σπινθήρα (r/min) |
100~3000 |
| Ταχύτητα τροφοδοσίας σπινθήρα (m/min) |
0 ~ 10 |
| Ταχύτητα τροφοδοσίας στον άξονα Χ (m/min) |
0 ~ 20 |
| Ποσότητα του μαγαζιού εργαλείου |
3 |
| Τύπος και χωρητικότητα του περιοδικού εργαλείων |
Τύπος γραμμής, 3x4 (προαιρετικό) |
| Μονάδα σήμανσης (προαιρετική) |
Τύπος δίσκου, 36 χαρακτήρες, μέγεθος χαρακτήρα Φ10mm |
| Σύστημα CNC |
Γερμανικά, Ιαπωνία, Κίνα |
| Μέθοδος ψύξης |
Ψύξη με ψεκασμό, εσωτερική ψύξη + εξωτερική ψύξη |
| Συνολικό μέγεθος μηχανής (μ) |
Περίπου 33x5,5x3.5 |
| Συνολική ισχύς ((kW) |
Περίπου 60 |
| Οι παραπάνω παραμέτροι μπορούν να προσαρμόζονται και να αλλάζουν σύμφωνα με τις ειδικές απαιτήσεις του πελάτη. |
Χαρακτηριστικά του προϊόντος:
1Ο μηχανισμός τροφοδοσίας της μηχανής πριονιστήρα δέσμης υιοθετεί το σφίξιμο και την τροφοδοσία του αμαξώματος CNC με υψηλή ταχύτητα και ακρίβεια θέσης.
2. Τρεις βιδές υψηλής ταχύτητας BT40 χρησιμοποιούνται για την τρύπαση των τριών πλευρών της δέσμης H. Υιοθετεί καρβιδικό τρυπάνι, η ταχύτητα περιστροφής του βιδιού μπορεί να φθάσει τις 3000 στροφές ανά λεπτό.Η αποδοτικότητα επεξεργασίας είναι υψηλή και το αποτέλεσμα της γεώτρησης είναι καλόΤα θραύσματα που προκύπτουν κατά τη διάρκεια της γεώτρησης θα μεταφέρονται από το μεταγωγικό θραύσης τύπου αλυσίδας.
3Το σύστημα ψύξης της γραμμής τρυπήματος CNC δέσμης υιοθετεί ψύξη ομίχλης, η οποία έχει τις λειτουργίες εσωτερικής ψύξης και εξωτερικής ψύξης.Κάθε κουτί σφινδάλου γεώτρησης είναι εξοπλισμένο με το δικό του εξωτερικό ακροφύσιο ψύξης και εσωτερικό σύνδεσμο ψύξηςΗ εσωτερική ψύξη και η εξωτερική ψύξη μπορούν να χρησιμοποιηθούν ξεχωριστά ή ταυτόχρονα.
4Το αυτόματο σύστημα αλλαγής εργαλείων (ATC) μπορεί να εξοπλιστεί σύμφωνα με τις απαιτήσεις των πελατών, χωρίς να χρειάζεται να αντικατασταθεί το εργαλείο με το χέρι, εξοικονομώντας χρόνο και βελτιώνοντας την αποτελεσματικότητα της εργασίας.
5Ο δίσκος τοποθετείται μέσω του κινητήρα servo και μπορεί να σημειώσει γρήγορα 36 διαφορετικούς χαρακτήρες.
6. Οι λειτουργίες αυτόματης γραφήσεως και χτυπήσεως αντικαθιστούν την παραδοσιακή χειροκίνητη γραφή.εξοικονόμηση χρόνου και προσπάθειας με βελτίωση της ακρίβειαςΤο χτύπημα μπορεί επίσης να πραγματοποιηθεί σε φλάντζες και ιστούς δέσμης H, βελτιώνοντας σημαντικά την αποτελεσματικότητα της παραγωγής.
7Η μηχανή τρυπήματος με δοκάρι CNC, η οποία σφραγίζει το εργασιακό κομμάτι κατά την τροφοδοσία και την επεξεργασία, η οποία ανυψώνει κατά μήκος τη σφραγίδα και σφραγίζει με πλάγια ώθηση.Η στερέωση και η χαλάρωση των σφραγίδων ολοκληρώνονται από το υδραυλικό σύστημα, η οποία εξασφαλίζει την αξιοπιστία του εξοπλισμού κατά τη λειτουργία.
8Το σύστημα ελέγχου αποτελείται από έναν host υπολογιστή και PLC, με βασικά εξαρτήματα από γνωστές διεθνείς μάρκες.Δεδομένα δομικού σχεδιασμού που παράγονται από συστήματα AutoCAD ή TEKLA Structures τρίτων, όπως αρχεία DXF και DSTV, μπορούν να εισαχθούν.
Κατά τη διάρκεια των δοκιμαστικών συνεδριάσεων επίδειξης, η CNC πλάκα δομοστοιχίας τρυπήματος μετάλλου, σήμανση, and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples (featuring different flange widths and web thicknesses) as well as channel steel samples of varying sizesΤα δείγματα που παρουσιάστηκαν σε αυτές τις επίδειξεις υπογραμμίζουν σαφώς την ικανότητα της μηχανής εργαλείου να επιτυγχάνει ακριβή τοποθέτηση τρυπών, καθαρότητα των νήμων,και σαφή σχέδια σήμανσης που αποδεικνύουν πλήρως την υψηλή ακρίβεια και την αξιοπιστία του σε πρακτικά σενάρια εφαρμογής.
Η υψηλής ταχύτητας μηχανή CNC H-Beam Drilling, Marking και Shearing χρησιμοποιείται κυρίως σε εργοστάσια κατασκευής χάλυβα και έργα κατασκευής γεφυρών.εκτελεί επεξεργασία με ακρίβεια σε δομές H που χρησιμοποιούνται σε πλαίσια και δομές στήριξης, παρέχει μια σταθερή βάση για τη σταθερή συναρμολόγηση των χάλυβα κατασκευών.που όχι μόνο βελτιώνει τη δομική αντοχή των γεφυρών, αλλά και τους επιτρέπει να αντέχουν αποτελεσματικά τα μακροχρόνια φορτίαΜε την υψηλή λειτουργική της αποτελεσματικότητα, το μηχάνημα προσφέρει αξιόπιστη υποστήριξη σε αυτούς τους ζωτικούς τομείς υποδομών, εξασφαλίζοντας την απρόσκοπτη προώθηση των σχετικών έργων.
