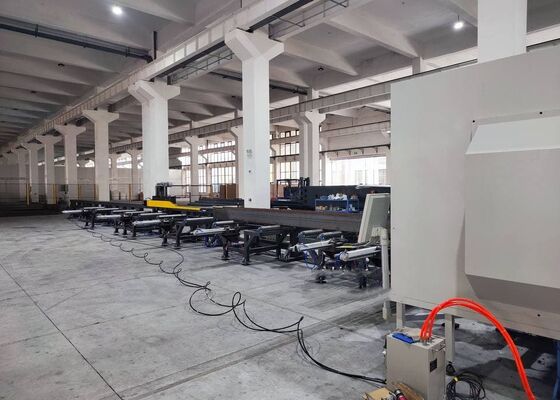

Νέα γραμμή παραγωγής CNC για την τρύπανση δομής H-Beam

Νέα Γραμμή Παραγωγής Διάτρησης, Κοπής και Φρεζαρίσματος Δοκών CNC για Δομές από Χάλυβα τύπου Η

Εισαγωγή Προϊόντος:

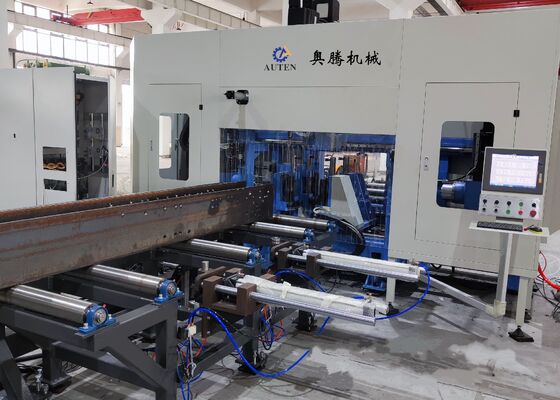

Το μηχάνημα διάτρησης δοκών Η CNC σχεδιάστηκε κυρίως για τη διάτρηση, την κοπή με κοχλία, τη σήμανση και την εγκοπή χάλυβα σχήματος Η, χάλυβα καναλιού, χάλυβα γωνίας και άλλων μεταλλικών υλικών. Χρησιμοποιείται εκτενώς στη βιομηχανία χαλύβδινων κατασκευών, συμπεριλαμβανομένων εφαρμογών σε κτίρια, γκαράζ, πύργους και πλεγματικές κατασκευές.

1. Μια απαραίτητη και εξειδικευμένη λύση διάτρησης για την κατασκευή χαλύβδινων κατασκευών.
2. Δυνατότητα ταυτόχρονης διάτρησης οπών σε τρεις επιφάνειες δοκών Η και καναλιών, προσφέροντας υψηλή ακρίβεια και αποδοτικότητα.
3. Εξοπλισμένο με 7 άξονες CNC για πλήρως αυτοματοποιημένη, ακριβή τροφοδοσία και τοποθέτηση.
4. Συμβατό με σχέδια εργασίας AUTOCAD και DSTV, μετατρέποντάς τα απρόσκοπτα σε προγράμματα κατεργασίας.

Παράμετροι προϊόντος:

Χαρακτηριστικά προϊόντος:

1. Ο μηχανισμός τροφοδοσίας του πριονιού δοκών χρησιμοποιεί σύστημα σύσφιξης και τροφοδοσίας καροτσιού ελεγχόμενο από CNC, εξασφαλίζοντας λειτουργία υψηλής ταχύτητας και ακριβή ακρίβεια τοποθέτησης.

2. Χρησιμοποιούνται τρεις άτρακτοι υψηλής ταχύτητας BT40 για τη διάτρηση των τριών επιφανειών της δοκού Η. Διαθέτοντας καρβιδένια τρυπάνια, οι άτρακτοι μπορούν να επιτύχουν ταχύτητες περιστροφής έως και 3000 σ.α.λ. Αυτή η διάταξη εξασφαλίζει υψηλή αποδοτικότητα επεξεργασίας και εξαιρετική απόδοση διάτρησης. Τα τσιπς που παράγονται κατά τη διάτρηση απομακρύνονται αποτελεσματικά από τον μεταφορέα τσιπς τύπου αλυσίδας.

3. Το σύστημα ψύξης της γραμμής διάτρησης δοκών CNC χρησιμοποιεί τεχνολογία ψύξης με ομίχλη, προσφέροντας δυνατότητες εσωτερικής και εξωτερικής ψύξης. Κάθε μονάδα ατράκτου διάτρησης είναι εξοπλισμένη με ξεχωριστό ακροφύσιο εξωτερικής ψύξης και σύνδεσμο εσωτερικής ψύξης, επιτρέποντας την επιλογή ανάλογα με τις συγκεκριμένες απαιτήσεις διάτρησης. Η εσωτερική και εξωτερική ψύξη μπορούν να χρησιμοποιηθούν ανεξάρτητα ή ταυτόχρονα όπως απαιτείται.

4. Το σύστημα αυτόματης αλλαγής εργαλείων (ATC) μπορεί να εγκατασταθεί σύμφωνα με τις προδιαγραφές του πελάτη, εξαλείφοντας την ανάγκη για χειροκίνητη αλλαγή εργαλείων. Αυτό το χαρακτηριστικό μειώνει σημαντικά τον χρόνο διακοπής λειτουργίας και βελτιώνει την αποδοτικότητα λειτουργίας.

5. Το μηχάνημα διάτρησης δοκών μπορεί προαιρετικά να εξοπλιστεί με υδραυλικό σύστημα σήμανσης δίσκου. Ο δίσκος τοποθετείται χρησιμοποιώντας σερβοκινητήρα, επιτρέποντας γρήγορη σήμανση έως και 36 διαφορετικών χαρακτήρων.

6. Οι λειτουργίες αυτόματης χάραξης και κοπής με κοχλία αντικαθιστούν την παραδοσιακή χειροκίνητη διαδικασία χάραξης. Χρησιμοποιούνται εργαλεία χάραξης για τη σήμανση των θέσεων των πλακών για την επακόλουθη συγκόλληση στις φλάντζες και τα πλευρά των δοκών Η, εξοικονομώντας έτσι χρόνο και κόπο, ενώ παράλληλα βελτιώνεται η ακρίβεια. Οι εργασίες κοπής με κοχλία μπορούν επίσης να πραγματοποιηθούν στις φλάντζες και τα πλευρά των δοκών Η, αυξάνοντας σημαντικά την αποδοτικότητα παραγωγής.

7. Η σύσφιξη του εργασίας κατά την τροφοδοσία και την επεξεργασία στο μηχάνημα διάτρησης δοκών CNC, συμπεριλαμβανομένης της διαμήκους ανύψωσης, της πλευρικής σύσφιξης ώθησης και της ασφάλισης και απελευθέρωσης των σφιγκτήρων, είναι πλήρως αυτοματοποιημένη από το υδραυλικό σύστημα. Αυτό εξασφαλίζει αξιόπιστη λειτουργία του εξοπλισμού καθ' όλη τη διάρκεια της διαδικασίας.

8. Το σύστημα ελέγχου αποτελείται από έναν κεντρικό υπολογιστή και ένα PLC, με βασικά εξαρτήματα προερχόμενα από αναγνωρισμένες παγκόσμιες μάρκες. Το σύστημα υποστηρίζει πολλαπλές μεθόδους προγραμματισμού, επιτρέποντας στους χειριστές να επεξεργάζονται εύκολα διάφορα προγράμματα. Τα δεδομένα σχεδιασμού δομής, όπως αρχεία DXF και DSTV που δημιουργούνται από συστήματα AutoCAD ή TEKLA Structures τρίτων, μπορούν να εισαχθούν απρόσκοπτα.

Κατά τη διάρκεια των επιδείξεων δειγμάτων, το μηχάνημα διάτρησης, σήμανσης και κοπής μεταλλικών πλακών CNC επιδεικνύει αποτελεσματικά τις δυνατότητες επεξεργασίας του με τυπικά δείγματα δοκών Η (με μεταβαλλόμενα πλάτη φλάντζας και πάχη πλευρών) καθώς και δείγματα χάλυβα καναλιού διαφορετικών μεγεθών. Τα δείγματα που παρουσιάζονται σε αυτές τις επιδείξεις απεικονίζουν με σαφήνεια την ικανότητα του εργαλειομηχανής να παρέχει ακριβή τοποθέτηση οπών, καθαρές κομμένες με κοχλία σπειρώματα και διακριτά μοτίβα σήμανσης - αναδεικνύοντας πλήρως την υψηλή ακρίβεια και την αξιοπιστία του σε σενάρια πραγματικής εφαρμογής.

Το Μηχάνημα Διάτρησης, Σήμανσης και Κοπής Δοκών Η CNC Υψηλής Ταχύτητας χρησιμοποιείται κυρίως σε εργοστάσια κατασκευής χαλύβδινων κατασκευών και σε έργα κατασκευής γεφυρών. Σε εργαστήρια χαλύβδινων κατασκευών, εκτελεί ακριβή επεξεργασία σε δοκούς Η που χρησιμοποιούνται σε σκελετούς και συστήματα στήριξης, παρέχοντας μια στιβαρή βάση για τη σταθερή συναρμολόγηση χαλύβδινων κατασκευών. Στην κατασκευή γεφυρών, το μηχάνημα εκτελεί εργασίες διάτρησης υψηλής ακρίβειας σε δοκούς Η, ενισχύοντας έτσι τη δομική ακεραιότητα των γεφυρών και διασφαλίζοντας ότι μπορούν να φέρουν αποτελεσματικά μακροχρόνιους φορτίους. Με την υψηλή αποδοτικότητα λειτουργίας του, το μηχάνημα προσφέρει αξιόπιστη υποστήριξη σε αυτούς τους κρίσιμους τομείς υποδομής, διευκολύνοντας την ομαλή πρόοδο των σχετικών έργων.
