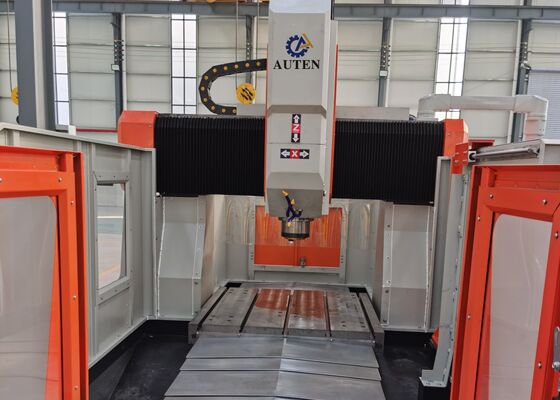

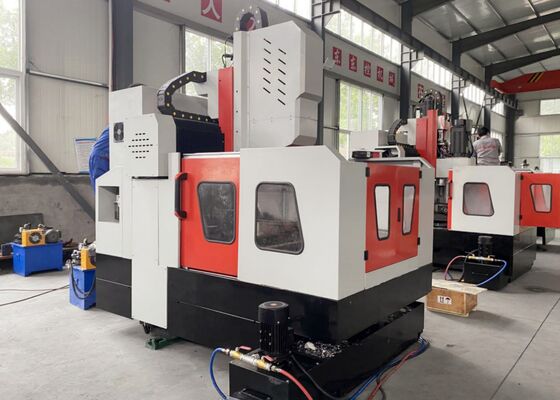

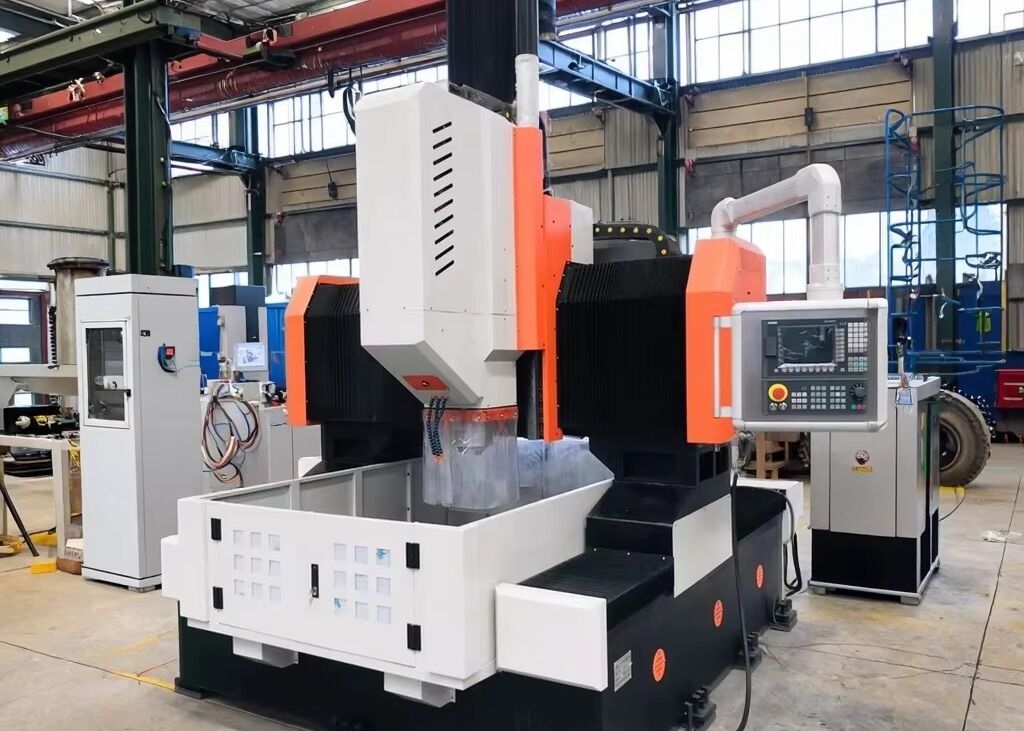

Αυτόματη μηχανή αλλαγής εργαλείων CNC μηχανή τρυπήματος φύλλου μεταλλικής πλάκας με φλάντσα 80 mm διάμετρος τρυπήματος
Εφαρμογή:
Η μηχανή τρυπήματος και φρέσκας CNC τύπου γκάντρας για πλάκες χάλυβα χρησιμοποιείται κυρίως για την επεξεργασία φύλλων σωλήνων, φλάντζων, ρουλεμάτων, ανταλλακτών θερμότητας,και άλλα συστατικά σε διάφορες βιομηχανίες όπως η πετροχημικήΗ τεχνολογία αυτή μπορεί να χρησιμοποιηθεί για την εκτέλεση τρυπών υψηλής ταχύτητας με χρήση τρυπών από καρβίδιο με εσωτερική ψύξη ή τρυπών υψηλής ταχύτητας με εξωτερική ψύξη.Το μηχάνημα υποστηρίζει μια ποικιλία λειτουργιώνΕπιπλέον, μπορεί να είναι εξοπλισμένο με προαιρετική αυτόματη κεφαλή ορθογώνιας λειτουργίας για την εκτέλεση πλευρικής γεώτρησης,και επεξεργασίες άλεσης.
Προδιαγραφές:
| Σχήμα |
PHD2020 |
| Μέγεθος του εργασιακού τμήματος |
LxW (mm) |
2000x2000 |
| Διάμετρος T-slot του Workbench (mm) |
28 |
| Κεφαλή ισχύος γεώτρησης |
Τι ώρα; |
1 |
| Σπονδυλικός σπινθήρας |
BT1 χημικό προϊόν |
| Μέγιστη διάμετρος γεώτρησης (mm) |
Φ80 |
| Μέγιστο πάχος (mm) |
≤ 250 |
| Διάμετρος απόσβεσης |
M3-M30 |
| Ταχύτητα σπινθήρα (r/min) |
30~3000 |
| Δύναμη κινητήρα στρογγυλοβομβίδας σερβοβομβίδας (kW) |
22/30 |
| Πλευρική κίνηση της κεφαλής ισχύος (άξονας Χ) |
Μέγιστη οριζόντια στροφή (mm) |
2000 |
| Ταχύτητα πλευρικής κίνησης (r/min) |
0 ~ 8 |
| Δύναμη κινητήρα σερβοκινητήρα για πλευρική κίνηση (kW) |
2.4 |
| Η διαμήκη κίνηση του γάντρια (άξονας Y) |
Μέγιστη στροφή τροφοδοσίας (mm) |
2000 |
| Ταχύτητα κίνησης τροφής (m/min) |
0 ~ 8 |
| Δύναμη τροφοδοτικού σερβοκινητήρα (kW) |
2.4 |
| Βιότοπη κίνηση τροφοδοσίας (άξονας Z) |
Μέγιστη στροφή (mm) |
800 |
| Ταχύτητα κίνησης (m/min) |
0 ~ 8 |
| Δύναμη κινητήρα σερβοκινητήρα (kW) |
2.4 |
| Ακριβότητα θέσης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,015/1000 |
| Ακριβότητα επαναλαμβανόμενης τοποθέτησης σε τρεις άξονες |
Χ/Υ/Ζ/Α/Β/Σ (mm) |
±0,01/1000 |
| Ηλεκτρικό σύστημα |
Σύστημα CNC |
SIEMENS κατά FAGOR κατά KND κατά GSK |
| Ανταλλακτικός εργαλείων |
Τύπος δίσκου (προαιρετικός) |
24 θέσεις εργαλείων |
| Συνολικό μέγεθος |
LxWxH (m) |
5.3x3.8x2.7 |
Χαρακτηριστικά του προϊόντος
1Το μηχάνημα τρύπησης πλάκας και φλάντζης, φρέσκας και σήμανσης αποτελείται από διάφορα βασικά στοιχεία, συμπεριλαμβανομένης της βάσης, της διαμήκης διαφάνειας, του γάντιου, της εγκάρσιας διαφάνειας, της κάθετης μονάδας τροφοδοσίας,Στρίψιμο και αλεξίστρωση, τραπέζι εργασίας, σύστημα ψύξης, αυτόματο σύστημα αφαίρεσης τσιπ, αυτόματο σύστημα λίπανσης, πνευματικό σύστημα, ηλεκτρικό σύστημα και άλλα βασικά μέρη.
2Η κυλινδρικά κινούμενη κεφαλή τρυπήματος της μηχανής κοπής χαλυβουργικών πλάκες CNC είναι ικανή να εκτελεί τις εργασίες τρυπήματος, στρογγυλοποίησης, χτύπησης, στρογγυλοποίησης και φρένασης με αυλάκια.Μπορεί να λειτουργεί είτε σε συνδυασμό με άλλες μονάδες είτε ανεξάρτηταΟ σπινδύλος γεώτρησης είναι εξοπλισμένος με σπινδύλο ακριβείας κατασκευασμένο στην Ταϊβάν (εσωτερική ψύξη) που διαθέτει τρύπα βρύσης BT50 και είναι ενσωματωμένος με μηχανισμό αυτόματου ανοίγματος με ελατήριο πεταλούδας.Αυτή η διαμόρφωση διευκολύνει την εύκολη αντικατάσταση του εργαλείου μέσω μιας ράβδου σύνδεσης και υδραυλικού κυλίνδρου σύστημα χαλάρωσης εργαλείου, επιτρέποντας ταχείς αλλαγές μεταξύ τρυπών ή φρένων.
3Η δομή της μηχανής γεώτρησης και σήμανσης είναι εξοπλισμένη με γραμμικούς οδηγούς υψηλής ακρίβειας, οι οποίοι εξασφαλίζουν απρόσκοπτη κίνηση.Ένας κινητήρας servo AC οδηγεί μια συγχρονισμένη ζώνη και συγκροτήματα βίδα μπάλα ακρίβειας, εξασφαλίζοντας εξαιρετική ακρίβεια.
4Το πλαίσιο και το γαντρί της μηχανής γαντρίου μεταλλικών πλακών κατασκευάζονται από χύτευμα ή συγκολλημένες υψηλής ποιότητας πλάκες χάλυβα.μετά από δεύτερη διαδικασία αναψίξεως μετά την ημιτελή επεξεργασία για την ανακούφιση των εσωτερικών πιέσεωνΣτη συνέχεια, κατασκευάζονται με μηχανή ακριβείας για να εξασφαλιστεί η σταθερή ακρίβεια και σταθερότητα.
Το μηχάνημα κοπής πλακών με διάδρομο CNC είναι μια βιομηχανική λύση υψηλών επιδόσεων, που έχει σχεδιαστεί προσεκτικά για την ακριβή επεξεργασία συστατικών με σχήμα πλάκας και δομικών στοιχείων.Ο εξοπλισμός αυτός είναι ειδικά διαμορφωμένος για την επεξεργασία τεμαχίων εργασίας όπως φλάντζες., δίσκους, δακτυλίους και επίπεδες πλάκες, με την βασική προϋπόθεση ότι το πάχος αυτών των εργαστηρίων παραμένει εντός της καθορισμένης αποτελεσματικής ικανότητας επεξεργασίας της μηχανής.
Σε εργαστήρια κατασκευής χάλυβα, η μηχανή αυτή εκτελεί ακριβείς εργασίες τρυπήματος και φρέσκωσης σε δομικές πλάκες και συνδετικά εξαρτήματα.παρέχοντας αξιόπιστη βάση για τη σταθερή συναρμολόγηση των ατσάλινων πλαισίων- στον τομέα της αιολικής ενέργειας,προσφέρει επεξεργασία υψηλής ακρίβειας για πύργους ανεμογεννητριών και φλάντζες, μια ουσιαστική διαδικασία που εξασφαλίζει ότι τα στοιχεία αυτά μπορούν να αντέξουν δύσκολες περιβαλλοντικές συνθήκες (eΓια έργα κατασκευής γεφυρών, ο εξοπλισμός επεξεργάζεται τις δομές και τα υποστηρίγματα των γεφυρών,διασφάλιση της δημιουργίας σταθερών και ανθεκτικών συνδέσεων ικανών να αντέχουν σε δυναμικά φορτία καθ' όλη τη διάρκεια της παρατεταμένης ζωής της γέφυρας.
