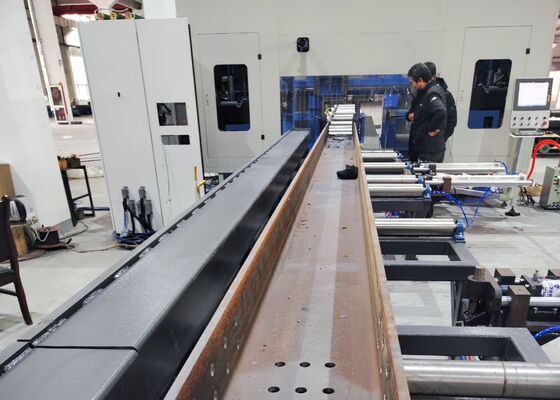

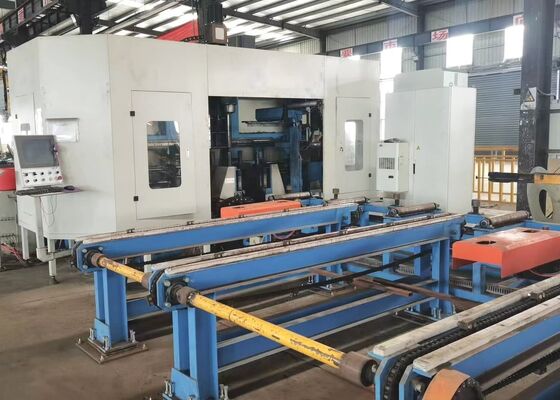

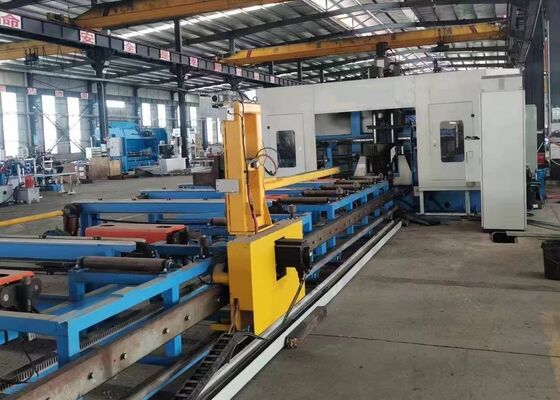

Νέα μηχανή τρυπήματος δομής H CNC για χάλυβα 11/15KW Δύναμη κινητήρα σπινδέλου

Νέα μηχανή διάτρησης H-beam CNC για χαλυβδοκατασκευές 11/15KW Ισχύς κινητήρα ατράκτου

Εισαγωγή προϊόντος:

Η μηχανή διάτρησης H-beam CNC έχει σχεδιαστεί κυρίως για τη διάτρηση, την κοπή σπειρωμάτων, τη σήμανση και τη χάραξη χάλυβα σχήματος Η, χάλυβα καναλιού, χάλυβα γωνίας και άλλων μεταλλικών υλικών. Χρησιμοποιείται ευρέως στη βιομηχανία χαλυβδοκατασκευών, συμπεριλαμβανομένων εφαρμογών σε κτίρια, γκαράζ, πύργους και πλέγματα.

1. Μια ζωτικής σημασίας και εξειδικευμένη λύση διάτρησης για χαλυβδοκατασκευές.
2. Δυνατότητα διάτρησης οπών σε τρεις επιφάνειες H-beams και καναλιών ταυτόχρονα, εξασφαλίζοντας υψηλή ακρίβεια και απόδοση.
3. Εξοπλισμένο με 7 άξονες CNC, επιτρέποντας πλήρως αυτοματοποιημένη, ακριβή τροφοδοσία και τοποθέτηση.
4. Συμβατό με σχέδια εργασίας AUTOCAD και DSTV, μετατρέποντάς τα εύκολα σε προγράμματα κατεργασίας.

Παράμετροι προϊόντος:

Χαρακτηριστικά προϊόντος:

1. Ο μηχανισμός τροφοδοσίας της μηχανής πριονιού δοκού ενσωματώνει σύστημα σύσφιξης και τροφοδοσίας φορείου ελεγχόμενο από CNC, εγγυώμενο λειτουργία υψηλής ταχύτητας και ακριβή ακρίβεια τοποθέτησης.

2. Χρησιμοποιούνται τρεις άτρακτοι υψηλής ταχύτητας BT40 για τη διάτρηση των τριών επιφανειών του H-beam. Εξοπλισμένοι με καρβιδένια τρυπάνια, οι άτρακτοι μπορούν να επιτύχουν ταχύτητες περιστροφής έως και 3000 σ.α.λ., εξασφαλίζοντας ανώτερη απόδοση επεξεργασίας και εξαιρετική απόδοση διάτρησης. Τα τσιπς που παράγονται κατά τη διάτρηση απομακρύνονται αποτελεσματικά από τον μεταφορέα τσιπς τύπου αλυσίδας.

3. Το σύστημα ψύξης γραμμής διάτρησης δοκού CNC χρησιμοποιεί τεχνολογία ψύξης ομίχλης, παρέχοντας δυνατότητες εσωτερικής και εξωτερικής ψύξης. Κάθε μονάδα ατράκτου διάτρησης είναι εξοπλισμένη με ειδικό ακροφύσιο εξωτερικής ψύξης και σύνδεσμο εσωτερικής ψύξης, προσφέροντας ευελιξία στην επιλογή της κατάλληλης μεθόδου ψύξης με βάση τις συγκεκριμένες απαιτήσεις διάτρησης. Η εσωτερική και εξωτερική ψύξη μπορούν να χρησιμοποιηθούν ανεξάρτητα ή ταυτόχρονα, ανάλογα με τις ανάγκες λειτουργίας.

4. Το σύστημα αυτόματης αλλαγής εργαλείων (ATC) μπορεί να εγκατασταθεί σύμφωνα με τις προδιαγραφές του πελάτη, εξαλείφοντας την ανάγκη για χειροκίνητες αλλαγές εργαλείων. Αυτό το χαρακτηριστικό μειώνει σημαντικά τον χρόνο διακοπής λειτουργίας και βελτιώνει τη συνολική αποδοτικότητα λειτουργίας.

5. Η μηχανή διάτρησης δοκού μπορεί να εξοπλιστεί προαιρετικά με υδραυλικό σύστημα σήμανσης δίσκου. Ο δίσκος τοποθετείται με ακρίβεια από έναν σερβοκινητήρα, επιτρέποντας τη γρήγορη σήμανση έως και 36 διαφορετικών χαρακτήρων.

6. Οι λειτουργίες αυτόματης χάραξης και κοπής σπειρωμάτων αντικαθιστούν τις παραδοσιακές χειροκίνητες διαδικασίες χάραξης. Χρησιμοποιούνται εργαλεία χάραξης για τη σήμανση των θέσεων των πλακών για την επακόλουθη συγκόλληση στις φλάντζες και τα πλέγματα των H-beams, εξοικονομώντας χρόνο και βελτιώνοντας την ακρίβεια. Επιπλέον, μπορούν να πραγματοποιηθούν εργασίες κοπής σπειρωμάτων στις φλάντζες και τα πλέγματα των H-beams, αυξάνοντας σημαντικά την αποδοτικότητα παραγωγής.

7. Η διαδικασία σύσφιξης του εργασίας κατά την τροφοδοσία και την επεξεργασία στη μηχανή διάτρησης δοκού CNC—που περιλαμβάνει διαμήκη ανύψωση, πλευρική ώθηση σύσφιξης και την ασφάλιση και απελευθέρωση των σφιγκτήρων—αυτοματοποιείται πλήρως από το υδραυλικό σύστημα. Αυτό εξασφαλίζει την αξιόπιστη και συνεπή λειτουργία του εξοπλισμού καθ' όλη τη διάρκεια της διαδικασίας.

8. Το σύστημα ελέγχου αποτελείται από έναν κεντρικό υπολογιστή και ένα PLC, με βασικά εξαρτήματα προερχόμενα από γνωστά διεθνή εμπορικά σήματα. Το σύστημα υποστηρίζει πολλαπλές μεθόδους προγραμματισμού, επιτρέποντας στους χειριστές να επεξεργάζονται εύκολα διάφορα προγράμματα. Τα δεδομένα σχεδιασμού δομής, όπως αρχεία DXF και DSTV που δημιουργούνται από συστήματα AutoCAD ή TEKLA Structures τρίτων, μπορούν να εισαχθούν απρόσκοπτα.

Κατά τη διάρκεια των επιδείξεων δειγμάτων, η μηχανή διάτρησης, σήμανσης και κοπής μεταλλικών πλακών H-beam CNC επιδεικνύει αποτελεσματικά τις δυνατότητες επεξεργασίας της χρησιμοποιώντας τυπικά δείγματα H-beam (με μεταβαλλόμενα πλάτη φλάντζας και πάχη πλέγματος) καθώς και δείγματα χάλυβα καναλιού διαφορετικών μεγεθών. Τα δείγματα που εμφανίζονται σε αυτές τις επιδείξεις αναδεικνύουν σαφώς την ικανότητα της μηχανής να επιτυγχάνει ακριβή τοποθέτηση οπών, καθαρά κομμένα σπειρώματα και διακριτά μοτίβα σήμανσης—αποδεικνύοντας πλήρως την υψηλή ακρίβεια και την αξιοπιστία της σε πρακτικά σενάρια εφαρμογής.

Η μηχανή διάτρησης, σήμανσης και κοπής H-beam CNC υψηλής ταχύτητας χρησιμοποιείται κυρίως σε εργοστάσια κατασκευής χαλυβδοκατασκευών και σε έργα κατασκευής γεφυρών. Σε εργαστήρια χαλυβδοκατασκευών, πραγματοποιεί ακριβή επεξεργασία σε H-beams που χρησιμοποιούνται σε σκελετούς και συστήματα στήριξης, παρέχοντας μια σταθερή βάση για τη σταθερή συναρμολόγηση χαλυβδοκατασκευών. Στην κατασκευή γεφυρών, η μηχανή πραγματοποιεί εργασίες διάτρησης υψηλής ακρίβειας σε H-beams, ενισχύοντας έτσι τη δομική ακεραιότητα των γεφυρών και διασφαλίζοντας την ικανότητά τους να φέρουν μακροπρόθεσμα φορτία. Με την εξαιρετική αποδοτικότητα λειτουργίας της, η μηχανή προσφέρει αξιόπιστη υποστήριξη σε αυτούς τους κρίσιμους τομείς υποδομής, οδηγώντας την ομαλή πρόοδο των σχετικών έργων.
