750mm Gantry ύψος Cnc Gantry τύπου πλάκας χαλύβδιου φύλλου φλάντζης τρυπαντήρα 18mm T-σχισμή πλάτος

750mm Gantry ύψος Cnc Gantry τύπου πλάκας χαλύβδιου φύλλου φλάντζης τρυπαντήρα 18mm T-σχισμή πλάτος

Εισαγωγή του προϊόντος

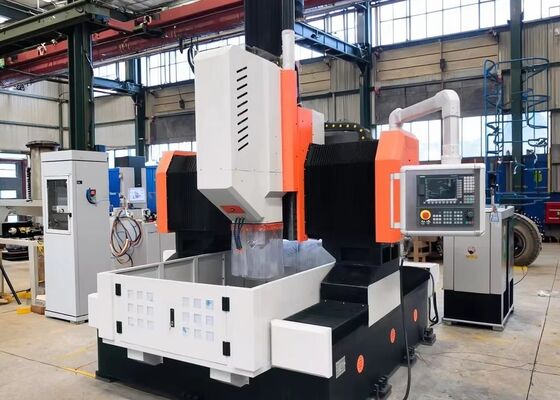

Η μηχανή τρυπανισμού και φρέινινγκ τύπου γάντριας CNC έχει σχεδιαστεί ειδικά για τις εργασίες τρυπανισμού, διαχωρισμού, χτύπησης και φρέινγκ σε εργασιακά κομμάτια πλάκας και δομικά εξαρτήματα.Είναι ικανό να επεξεργάζεται αντικείμενα όπως φλάντζες., δίσκοι, δακτυλίδια και επίπεδες πλάκες, με τις παράμετροι πάχους αυστηρά εντός του καθορισμένου εύρους αποτελεσματικής επεξεργασίας της μηχανής.Το μηχάνημα υποστηρίζει τόσο την επεξεργασία με τρύπα και τυφλή τρύπα σε εξαρτήματα με ένα υλικό και σύνθετα υλικάΗ μηχανή αυτή είναι ιδανική για την αυτοματοποιημένη παραγωγή, με τη δυνατότητα πλήρους ψηφιακού ελέγχου καθ' όλη τη διάρκεια της επεξεργασίας, εξασφαλίζοντας ευκολία λειτουργίας και βελτιωμένη απόδοση.Παροχή υψηλής ακρίβειας αποτελεσμάτων για την κάλυψη των απαιτήσεων πολλαπλών ποικιλιών, το περιβάλλον παραγωγής μεγάλης κλίμακας.

Προδιαγραφές:

Χαρακτηριστικά του προϊόντος

1Σύστημα μετάδοσης

Οι υψηλής ακρίβειας σιδηρόδρομοι καθοδήγησης και οι συρότες, που εισάγονται από την Ταϊβάν, είναι ειδικά σχεδιασμένοι για να εξασφαλίζουν ομαλή λειτουργία, βελτιώνοντας σημαντικά την ικανότητα του εξοπλισμού να χειρίζεται βαριά φορτία.Ο άξονας X και ο άξονας Z είναι εξοπλισμένοι με δύο και τέσσερις κυλιόμενα γραμμικά οδηγούς, τα οποία χρησιμεύουν ως στοιχεία καθοδήγησης και φορτίου τόσο για πλευρικές όσο και για διαμήκεις κινήσεις.Η εγκατάσταση αυτή ικανοποιεί πλήρως τις τεχνικές απαιτήσεις για τις επιχειρήσεις γεωτρήσεων υψηλής ταχύτητας.Για τη μετάδοση ισχύος, ο άξονας X και ο άξονας Z τροφοδοτούνται από κινητήρες servo AC, οι οποίοι οδηγούν βίδες μπάλας ακριβείας για να μετατρέψουν την περιστροφική κίνηση σε ακριβή γραμμική μετατόπιση.

Ο άξονας Y είναι εξοπλισμένος με δύο γραμμικούς οδηγούς κυλίνδυνου βαρύτητας, ο καθένας από τους οποίους ενσωματώνει δύο τετράγωνους συρόχους σιδηροδρόμου, οι οποίοι μαζί σχηματίζουν τον μηχανισμό συρρίκνωσης του άξονα Y.Αυτό το σχέδιο δεν ανταποκρίνεται μόνο στις υψηλές απαιτήσεις ακαμψίας και αντοχής του πλαισίου της θύρας, αλλά παρέχει επίσης αρκετά τεχνικά οφέλη, συμπεριλαμβανομένου ενός χαμηλού συντελεστή τριβής, υψηλής ταχύτητας κίνησης, ανώτερης αποσβεστικής δονήσεων, και μια παρατεταμένη διάρκεια ζωής.ο άξονας Y χρησιμοποιεί τεχνολογία συγχρονισμένης κίνησης σεροκινητήρα, η οποία κινεί ταυτόχρονα τις βίδες σφαίρας, εξασφαλίζοντας ακριβή κίνηση ανάδρομης κίνησης του πίνακα εργασίας στον άξονα Y για ακριβείς εργασίες CNC.

2Αυτοματοποιημένο σύστημα λίπανσης και μηχανισμοί προστασίας

Αυτό το μηχάνημα είναι εξοπλισμένο με ένα αυτοματοποιημένο σύστημα λιπαντικής με μερική πίεση, κατασκευασμένο στην Ταϊβάν, το οποίο παρέχει πλήρη, χωρίς γωνία λιπαντική λειτουργία για τα κινούμενα εξαρτήματα, όπως οι σιδηροτροχιές, οι βίδες μολύβδου,και ράφιαΟι άξονες X και Y προστατεύονται από αδιάβροχα καλύμματα, ενώ τοποθετούνται αδιάβροχοι προστατευτές κατά των ψεκασμών γύρω από το τραπέζι εργασίας.προσφέρει ενισχυμένη προστασία κατά τη διάρκεια της λειτουργίας.

3Κεντρικό σύστημα παροχής ψυκτικού:

Το μηχάνημα αυτό είναι εξοπλισμένο με ένα κεντρικό σύστημα παροχής ψυκτικού υγρού.μειώνοντας έτσι την φθορά του εργαλείου, παρατείνοντας τη διάρκεια ζωής του εργαλείου και βελτιώνοντας την επιφάνεια των εργαστηρίων.Η έξοδος ψυκτικού υγρού υψηλής πίεσης στην άκρη του εργαλείου παρέχει αξιόπιστη προστασία τόσο για την επιφάνεια του εργαστηρίου όσο και για το περιστρεφόμενο σύνδεσμο υψηλής ταχύτητας, αποτρέποντας τις παρεμβολές που προκαλούνται από ρύπους και βελτιώνοντας τη συνολική ποιότητα του εργαστηρίου και την αποτελεσματικότητα της λειτουργίας.

Αυτός ο υψηλής απόδοσης βιομηχανικός εξοπλισμός τύπου πύλης CNC, που έχει σχεδιαστεί για τις εργασίες γεώτρησης και σήμανσης πλάκας και φύλλου μετάλλου,είναι προσεκτικά σχεδιασμένο για ακριβή μηχανική επεξεργασία πλακέτων και δομικών μερών- ειδικά βελτιστοποιημένα για την επεξεργασία τεμαχίων όπως φλάντζες, δίσκους, δακτυλίους και επίπεδες πλάκες,είναι κατασκευασμένο για να διασφαλίζει ότι το πάχος αυτών των εργαλείων συμμορφώνεται αυστηρά με τις προκαθορισμένες αποτελεσματικές παραμέτρους επεξεργασίας της μηχανής..

Σε εγκαταστάσεις κατασκευής χάλυβα, ο εξοπλισμός αυτός εκτελεί ακριβείς επεξεργασίες τρύπησης και φρέσκας σε δομικές πλάκες και συνδετικά στοιχεία,παρέχοντας αξιόπιστη βάση για τη σταθερή συναρμολόγηση των ατσάλινων πλαισίων- στον τομέα της αιολικής ενέργειας,προσφέρει λύσεις μηχανικής επεξεργασίας υψηλής ακρίβειας για πύργους αιολικών ανεμογεννήτρων και φλάντζεςΓια έργα κατασκευής γεφυρών, ο εξοπλισμός επεξεργάζεται τις δομές γέφυρας και τις στήριξεις στήριξης,να επιτρέπουν τη δημιουργία ισχυρών και ανθεκτικών συνδέσεων που έχουν σχεδιαστεί για να αντέχουν σε δυναμικά φορτία καθ' όλη τη διάρκεια της παρατεταμένης λειτουργικής ζωής της γέφυρας.
