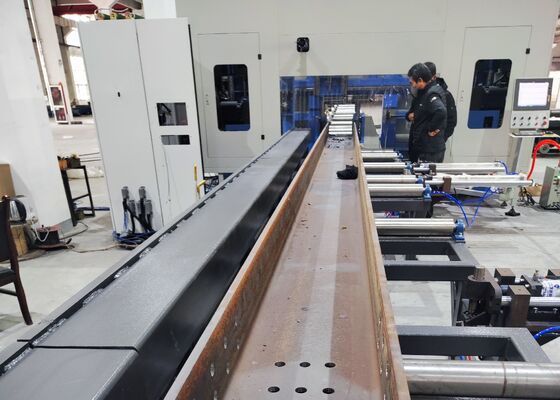

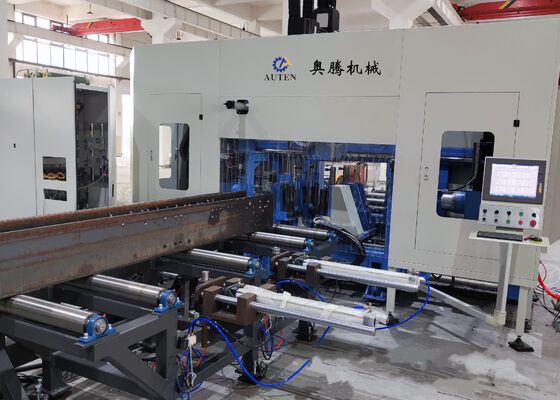

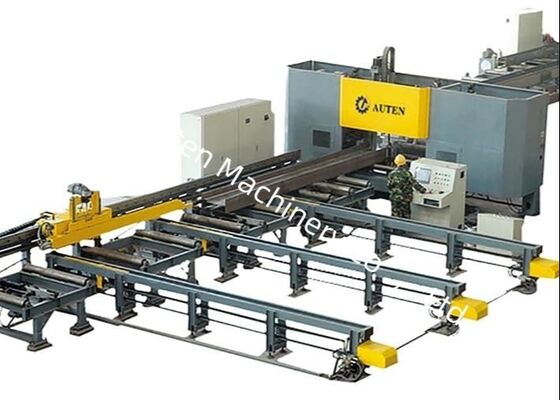

7 Άξονες CNC Βιομηχανία Χάλυβας CNC Χάλυβα 3D H I Beam Drilling Cutter Machine PLC Control

7 Άξονες CNC Βιομηχανία Χάλυβας CNC Χάλυβα 3D H I Beam Drilling Cutter Machine PLC Control

Εισαγωγή του προϊόντος:

Αυτό το κέντρο επεξεργασίας είναι ειδικά σχεδιασμένο για τις επιχειρήσεις γεώτρησης σε H-κλάκες.εκτελεί διαδικασίες τρυπήματος σε εργασιακά κομμάτια με αξιοσημείωτη απόδοσηΠαρέχοντας εξαιρετική ακρίβεια επεξεργασίας και διαισθητικά λειτουργικά χαρακτηριστικά, ο εξοπλισμός αυτός αποτελεί μια ζωτικής σημασίας λύση υψηλών επιδόσεων στη βιομηχανία χάλυβα.Εφαρμόζεται ευρέως σε κρίσιμους τομείς όπως η κατασκευαστική μηχανική, έργα υποδομής γεφυρών, παραγωγής πύργων και κατασκευής δικτύων.

Πληροφορίες διαμόρφωσης προϊόντος:

Χαρακτηριστικά του προϊόντος

1Αυτό το 3D H-beam τρυπάνι και το κοπή μηχανή αποτελείται κυρίως από το κύριο σώμα του μηχανήματος, σύστημα τροφοδοσίας CNC, μεταγωγείο υλικών, ηλεκτρικό σύστημα, υδραυλικό σύστημα, σύστημα ψύξης,σύστημα λίπανσηςΗ μηχανή διαθέτει σταθερή δομή κρεβατιού και κινητή ρύθμιση εργαστηρίου και είναι ιδανική για την επεξεργασία μεγάλων οπτικών ακτίνων H.Υποστηρίζει συνεχείς εργασίες παραγωγής και διακρίνεται από το υψηλό επίπεδο αυτοματοποίησης.

2Το σώμα της μηχανής γεώτρησης αποτελείται από το κρεβάτι, τις συναρμολογήσεις τραπεζών συρρίκνωσης CNC, τις συσκευές υποστήριξης, τις ανώτερες μονάδες πίεσης, τις πλευρικές μονάδες πίεσης και τα συστήματα ανίχνευσης.Τα συστατικά του τραπεζιού συρρέματος CNC περιλαμβάνουν την σταθερή πλευράΕιδικά σχεδιασμένα για τις εργασίες τρύπησης με δέσμη H, τα σύνολα των τραπεζιών τρύπησης αποτελούνται από μια πλακέτα τρύπησης, βάση τραπεζιού τρύπησης,Κεφαλίδα σπινθήρα, μηχανικός σπινδύλος υψηλής ταχύτητας, κύλινδρο εργαλείου, κινητήρας μεταβλητής συχνότητας, κινητήρας εφοδιασμού, γραμμικοί οδηγοί και βίδες μολύβδου.

3Το σύστημα τροφοδοσίας CNC αποτελείται από ράβδους, γρανάζια, ράφια, σέρβο κινητήρες, μειωτήρες και χειριστές.που επιτρέπει την ακριβή τροφοδοσία και την ακριβή τοποθέτηση του εργασιακού τμήματος.

4Το μεταγωγικό υλικό αποτελείται από μεταγωγικό εισόδου και μεταγωγικό εξόδου.όλα ειδικά σχεδιασμένα για τη μεταφορά χαλυβουργού με προφίλ, επιτυγχάνει την τοποθέτηση του άξονα Y των κενών, και εργάζεται σε συνδυασμό με το σύστημα τροφοδοσίας CNC για να ολοκληρώσει τη διαδικασία τροφοδοσίας του υλικού.που αποτελούνται από υλικά που καλύπτουν τους διαύλους και τους κυλίνδρους υποστήριξης, είναι αφιερωμένο στη μεταφορά των τελικών εργαστηρίων.

5Το σύστημα ψύξης χρησιμοποιεί τόσο εσωτερικές όσο και εξωτερικές μεθόδους ψύξης, χρησιμοποιώντας ομίχλη πετρελαίου για την ψύξη του γεωτρύπου.που προάγει την αποδοτικότητα του κόστους, περιβαλλοντική βιωσιμότητα, και ελαχιστοποίηση της φθοράς στο τρυπάνι.

6Το υδραυλικό σύστημα τροφοδοτεί με ενέργεια την άνω συσκευή πίεσης, την πλευρική συσκευή πίεσης, τον κύλινδρο εργαλείου και άλλα συναφή εξαρτήματα.

7Το πνευματικό σύστημα έχει σχεδιαστεί για να παρέχει ενέργεια στον χειριστή, στον κύλινδρο δοκιμής και σε παρόμοιο εξοπλισμό.

8Το σύστημα λίπανσης χρησιμοποιεί συνδυασμό μεθόδων κεντρικής και χειροκίνητης λίπανσης.Η κεντρική λίπανση χρησιμοποιείται κυρίως για την χρονική και ακριβή λίπανση των κυριότερων γραμμικών οδηγών και των μολυβδερμίδων.

9Το σύστημα ελέγχου του εργαλείου αποτελείται από έναν υπολογιστή οικοδεσπότη, PLC και άλλα συναφή εξαρτήματα. **Μέθοδος προγραμματισμού:** Τα προγράμματα επεξεργασίας παράγονται εισάγοντας σχέδια CAD ή παράμετροι επεξεργασίας μέσω διεπαφής USB ή πληκτρολογίουΑυτά τα προγράμματα μπορούν να αποθηκευτούν, να ανακτηθούν, να εμφανιστούν και να μεταδοθούν ανά πάσα στιγμή με βάση τους αριθμούς των εξαρτημάτων.Το εργαλείο μηχάνημα όχι μόνο επιτρέπει τη χειροκίνητη ρύθμιση και τον έλεγχο των μεμονωμένων παραμέτρων επεξεργασίας, αλλά υποστηρίζει επίσης πλήρως αυτοματοποιημένο έλεγχο για ολόκληρη τη σειρά επεξεργασίας.

Κατά τη διάρκεια των δοκιμαστικών συνεδριάσεων επίδειξης, η δομή CNC και το φύλλο μέταλλου τρυπήματος, σήμανσης, and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesΤα δείγματα που παρουσιάστηκαν σε αυτές τις επίδειξεις υπογραμμίζουν σαφώς την ικανότητα του εξοπλισμού να επιτυγχάνει ακριβή τοποθέτηση τρυπών, ομαλές νήματα και καλά καθορισμένα μοτίβα σήμανσης.Έτσι αποδεικνύοντας πλήρως την υψηλή ακρίβεια και την αξιοπιστία του σε σενάρια πραγματικής εφαρμογής..

Η υψηλής ταχύτητας μηχανή CNC H-Beam Drilling, Marking και Shearing χρησιμοποιείται κυρίως σε εργοστάσια κατασκευής χάλυβα και έργα κατασκευής γεφυρών.παρέχει ακριβή μηχανική επεξεργασία για τις δέσμες H που χρησιμοποιούνται σε πλαίσια και δομές στήριξης, εξασφαλίζοντας έτσι μια σταθερή βάση για τη σταθερή συναρμολόγηση των ατσάλινων κατασκευών.που όχι μόνο βελτιώνει τη δομική ακεραιότητα των γεφυρών, αλλά και τους δίνει τη δυνατότητα να αντέχουν αποτελεσματικά σε μακροχρόνια φορτίαΜε εξαιρετική λειτουργική αποτελεσματικότητα, το μηχάνημα αυτό παρέχει αξιόπιστη υποστήριξη σε αυτούς τους κρίσιμους τομείς υποδομών, εξασφαλίζοντας την απρόσκοπτη πρόοδο των σχετικών έργων.
