Μέγεθος 1200x1200mm Χάλυβας φλάντζες πλάκας Επεξεργασία CNC τρυπάνι με τρυπάνι πλάτος 18mm T-slot

Μέγεθος 1200x1200mm Χάλυβας φλάντζες πλάκας Επεξεργασία CNC τρυπάνι με τρυπάνι πλάτος 18mm T-slot

Εισαγωγή Προϊόντος

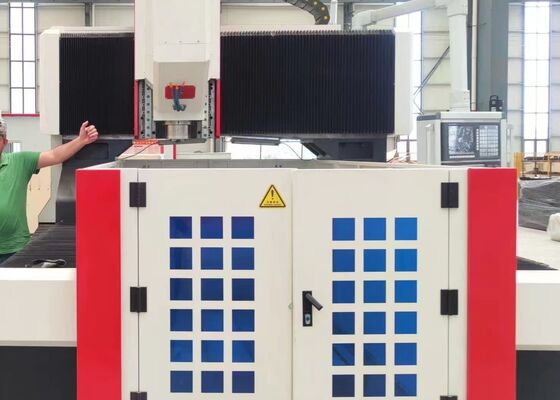

Η μηχανή γεώτρησης και φρεζαρίσματος τύπου CNC είναι σχολαστικά σχεδιασμένη για εργασίες διάτρησης ακριβείας, λοξοτομής, τρυπήματος και φρεζαρίσματος σε τεμάχια πλάκας και δομικά εξαρτήματα. Είναι σε θέση να επεξεργάζεται μια ποικιλία αντικειμένων, συμπεριλαμβανομένων φλάντζες, δίσκων, δακτυλίων και επίπεδων πλακών, εντός του καθορισμένου φάσματος αποτελεσματικής επεξεργασίας του μηχανήματος. Το μηχάνημα υποστηρίζει μηχανική κατεργασία τόσο με διαμπερή όσο και με τυφλή οπή σε εξαρτήματα κατασκευασμένα από μεμονωμένα ή σύνθετα υλικά. Με πλήρως ψηφιακό έλεγχο ενσωματωμένο σε όλη τη διαδικασία κατεργασίας, εξασφαλίζει απρόσκοπτη λειτουργία και ανώτερη απόδοση. Αυτό το μηχάνημα είναι ιδανικά σχεδιασμένο για αυτοματοποιημένη παραγωγή, παρέχοντας αποτελέσματα υψηλής ακρίβειας για να καλύψει τις απαιτήσεις περιβαλλόντων παραγωγής μεγάλης κλίμακας, πολλαπλών ποικιλιών.

Προδιαγραφές:

Χαρακτηριστικά προϊόντος

1. Σύστημα Μεταφοράς

Οι ράγες και οι ολισθητήρες υψηλής ακρίβειας, που προέρχονται από την Ταϊβάν, έχουν σχεδιαστεί ειδικά για να διασφαλίζουν την ομαλή λειτουργία ενώ ενισχύουν σημαντικά την ικανότητα του εξοπλισμού να χειρίζεται βαριά φορτία. Ο άξονας Χ και ο άξονας Ζ είναι ο καθένας εξοπλισμένος με δύο και τέσσερις κυλιόμενους γραμμικούς οδηγούς, αντίστοιχα, οι οποίοι χρησιμεύουν ως κύριοι οδηγοί και φέροντες εξαρτήματα τόσο για τις πλευρικές όσο και για τις διαμήκεις κινήσεις. Αυτή η διαμόρφωση ικανοποιεί πλήρως τις τεχνικές απαιτήσεις για εργασίες γεώτρησης υψηλής ταχύτητας. Για τη μετάδοση ισχύος, τόσο ο άξονας Χ όσο και ο άξονας Ζ κινούνται από σερβοκινητήρες AC, οι οποίοι τροφοδοτούν σφαιρικές βίδες ακριβείας για να μετατρέψουν την περιστροφική κίνηση σε γραμμική μετατόπιση υψηλής ακρίβειας.

Ο άξονας Υ ενσωματώνει δύο κυλιόμενους γραμμικούς οδηγούς βαρέως τύπου, ο καθένας εφοδιασμένος με δύο ολισθητήρες τετράγωνης ράγας, που σχηματίζουν συλλογικά τον μηχανισμό ολίσθησης του άξονα Υ. Αυτός ο σχεδιασμός όχι μόνο ικανοποιεί τις απαιτήσεις υψηλής ακαμψίας και αντοχής του πλαισίου σκελετού, αλλά προσφέρει επίσης πολλά τεχνικά πλεονεκτήματα, όπως χαμηλό συντελεστή τριβής, κίνηση υψηλής ταχύτητας, εξαιρετική απόσβεση κραδασμών και εκτεταμένη διάρκεια ζωής. Για τη μετάδοση ισχύος, ο άξονας Υ χρησιμοποιεί τεχνολογία σύγχρονης μετάδοσης κίνησης με σερβοκινητήρες, οι οποίοι κινούν τις σφαιρικές βίδες ταυτόχρονα, διασφαλίζοντας ακριβή παλινδρομική κίνηση του πάγκου εργασίας του άξονα Υ για ακριβή απόδοση κατεργασίας CNC.

2. Αυτόματο σύστημα λίπανσης και προστατευτικοί μηχανισμοί

Το μηχάνημα είναι εξοπλισμένο με ένα ογκομετρικό σύστημα αυτόματης λίπανσης μερικής πίεσης κατασκευής Ταϊβάν, παρέχοντας ολοκληρωμένη, χωρίς γωνία λίπανση για κινούμενα μέρη όπως ράγες οδήγησης, βίδες μολύβδου και σχάρες, επεκτείνοντας έτσι σημαντικά τη διάρκεια ζωής του μηχανήματος. Ο άξονας X και ο άξονας Y προστατεύονται από καλύμματα προστασίας από τη σκόνη, ενώ αδιάβροχα προστατευτικά εκτόξευσης τοποθετούνται γύρω από τον πάγκο εργασίας, προσφέροντας πρόσθετη προστασία κατά τη λειτουργία.

3. Κεντρικό Σύστημα Παροχής Ψυκτικού
Αυτό το μηχάνημα διαθέτει ένα τυπικό κεντρικό σύστημα παροχής ψυκτικού. Η εσωτερική κυκλοφορία του ψυκτικού υγρού αποτρέπει αποτελεσματικά τη συσσώρευση τσιπς σιδήρου στο εργαλείο κατά τη μηχανική κατεργασία, μειώνοντας τη φθορά του εργαλείου, παρατείνοντας τη διάρκεια ζωής του εργαλείου και βελτιώνοντας το φινίρισμα της επιφάνειας των τεμαχίων. Η έξοδος ψυκτικού υγρού υψηλής πίεσης στο άκρο του εργαλείου παρέχει αξιόπιστη προστασία τόσο για την επιφάνεια του τεμαχίου εργασίας όσο και για τον περιστροφικό σύνδεσμο υψηλής ταχύτητας, αποτρέποντας τα μπλοκαρίσματα από ρύπους και βελτιώνοντας τη συνολική ποιότητα και λειτουργική απόδοση του τεμαχίου εργασίας.

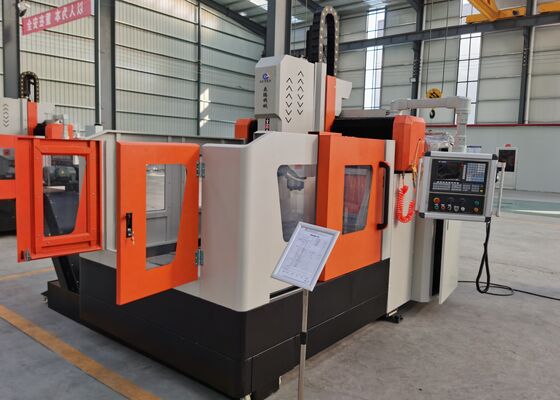

Αυτό το προηγμένο βιομηχανικό μηχάνημα τύπου σκελετού CNC, προσαρμοσμένο για εργασίες διάτρησης και σήμανσης πλάκας και λαμαρίνας, είναι σχολαστικά σχεδιασμένο για κατεργασία υψηλής ακρίβειας εξαρτημάτων και δομικών στοιχείων που μοιάζουν με πλάκες. Ειδικά βελτιστοποιημένο για την επεξεργασία τεμαχίων εργασίας όπως φλάντζες, δίσκοι, δακτύλιοι και επίπεδες πλάκες, εγγυάται ότι το πάχος αυτών των τεμαχίων τηρεί αυστηρά τις προκαθορισμένες προδιαγραφές αποτελεσματικής κατεργασίας του μηχανήματος.

Σε εργοστάσια κατασκευής μεταλλικών κατασκευών, αυτός ο εξοπλισμός εκτελεί εργασίες διάτρησης και φρεζαρίσματος υψηλής ακρίβειας σε δομικές πλάκες και εξαρτήματα σύνδεσης, παρέχοντας μια αξιόπιστη βάση για τη σταθερή συναρμολόγηση χαλύβδινων πλαισίων. Στη βιομηχανία αιολικής ενέργειας, παρέχει λύσεις μηχανικής κατεργασίας ακριβείας για πύργους και φλάντζες ανεμογεννητριών — κρίσιμες λειτουργίες που διασφαλίζουν ότι αυτά τα εξαρτήματα μπορούν να αντέξουν σκληρές περιβαλλοντικές συνθήκες, όπως υψηλούς ανέμους και διακυμάνσεις θερμοκρασίας. Στην κατασκευή γεφυρών, ο εξοπλισμός επεξεργάζεται δοκούς γεφυρών και βραχίονες στήριξης, διευκολύνοντας τη δημιουργία ισχυρών, ανθεκτικών συνδέσεων σχεδιασμένων να αντέχουν δυναμικά φορτία κατά τη διάρκεια της εκτεταμένης λειτουργικής ζωής της γέφυρας.
