Μηχανή διάτρησης κοπής H-beam CNC 3D, Μπάντα πριονιού 3D για μέταλλο
Εισαγωγή προϊόντος:

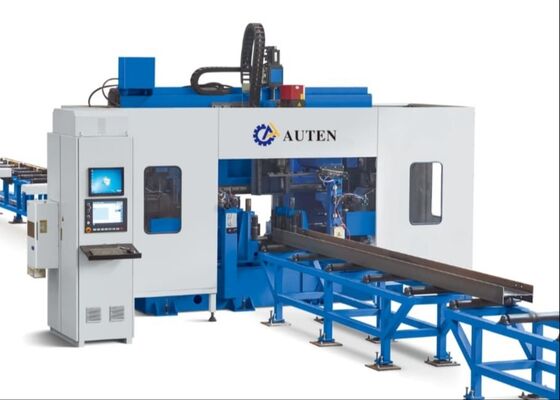

Η μηχανή σειράς BHD είναι μια μηχανή διάτρησης για δοκούς πλάτους έως 1250mm και ύψους 600mm. Αυτή η μηχανή χρησιμοποιείται κυρίως για την επεξεργασία οπών σε H-beam, κανάλι, γωνία και ορθογώνιο σωλήνα. Η τοποθέτηση και η τροφοδοσία των τριών ατράκτων κινούνται όλες από σερβοκινητήρες. Υιοθετεί άτρακτο που κινείται από μειωτήρα, τροφοδοσία με σερβοκινητήρα και τροφοδοσία από φορείο CNC. και χρησιμοποιείται ευρέως στις κατασκευές, τις γέφυρες και άλλες βιομηχανίες
Πληροφορίες διαμόρφωσης προϊόντος:
| Παράμετρος H-beam |
Μέγιστο μέγεθος πλάτος x ύψος |
1250x600mm |
| Ελάχιστο μέγεθος πλάτος x ύψος |
200×75mm |
| Μέγιστο μήκος δοκού |
12000mm |
| Κύρια άτρακτος |
Ποσότητα. |
3 |
| Μοντέλο |
BT40 |
| Ισχύς κινητήρα |
3x11 kW |
| Ταχύτητα ατράκτου |
200～3000 σ.α.λ. |
| Μέγιστη διάμετρος οπής |
φ40 mm |
| Ισχύς κινητήρα |
Ισχύς σερβοκινητήρα τροφοδοσίας |
2x3 kW |
| Ισχύς σερβοκινητήρα τοποθέτησης |
2x3 kW |
| Ακρίβεια επεξεργασίας |
Απόκλιση απόστασης οπής |
Δύο οπές εντός 1 μέτρου |
±0.5 |
| Η επιτρεπόμενη τιμή απόκλισης αυξάνεται κατά ±0.2mm για κάθε επιπλέον 1 μέτρο απόστασης οπής, και η μέγιστη δεν υπερβαίνει ±2mm |
| Απόκλιση περιθωρίου άκρου |
±1.0 mm |
| Υδραυλικό σύστημα |
Πίεση υδραυλικής αντλίας |
7 MPa |
| Ισχύς κινητήρα υδραυλικής αντλίας |
7kW |
| Ηλεκτρικό σύστημα |
Μέθοδος ελέγχου |
PLC |
| Αριθμός αξόνων CNC |
7 |
| Συνολικό μέγεθος (Μ x Π x Υ) |
32000x6200x4000 |
ΕΦΑΡΜΟΓΗ:

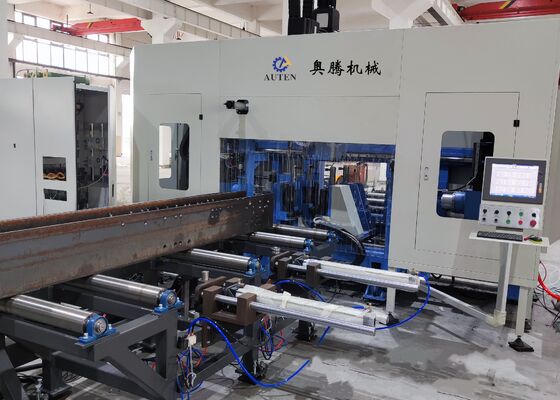

Αυτή η μηχανή χρησιμοποιείται κυρίως για τη διάτρηση H-beam, χάλυβα καναλιού και δοκού κουτιού, και χρησιμοποιείται ευρέως σε χαλύβδινες κατασκευές κτιρίων, γεφυρών, τρισδιάστατων γκαράζ και άλλων βιομηχανιών. Η τρισδιάστατη μηχανή διάτρησης χαλύβδινων προφίλ 7 αξόνων CNC υιοθετεί επτά σερβοκινητήρες για την πραγματοποίηση τοποθέτησης διάτρησης σε δύο κάθετες κατευθύνσεις, μία οριζόντια κατεύθυνση και μία διαμήκη κατεύθυνση και σερβοτροφοδοσία τριών ατράκτων. Υπάρχουν 3 επιφάνειες διάτρησης, καθεμία με 1 άτρακτο διάτρησης, και 1 άτρακτος διάτρησης σε κάθε επιφάνεια κινείται από κινητήρα μετατροπής συχνότητας. Η άτρακτος διάτρησης είναι άτρακτος διάτρησης με σερβοτροφοδοσία. Όταν η διάμετρος της οπής του τεμαχίου είναι 1, οι οπές στις τρεις πλευρές του τεμαχίου μπορούν να επεξεργαστούν αφού περάσουν από τη μηχανή μία φορά, με υψηλή απόδοση και υψηλή ακρίβεια θέσης οπής. Είναι μια απαραίτητη μηχανή για τη διασφάλιση της ποιότητας στη βιομηχανία κατασκευής χαλύβδινων κατασκευών.
Κύρια χαρακτηριστικά της γραμμής διάτρησης δοκών CNC:
1. Μεταφορέας εισόδου & Φορείο τροφοδοσίας - Γρήγορο, Αξιόπιστο & Ακριβές
2. Επιλογή εγκάρσιου μεταφορέα & Συστήματος φόρτωσης - Υψηλή απόδοση
3. Επιλογή μονάδας σήμανσης δίσκου - 38 χαρακτήρες σήμανσης επιλέγονται αυτόματα
4. Μονάδα διάτρησης - Κάθε άτρακτος κινείται ελεύθερα στον άξονα Χ εντός 520mm
5. Σώμα μηχανής - Ισχυρή δομή, υψηλή ακαμψία & υψηλή σταθερότητα
6. Ηλεκτρικό σύστημα - Εύκολος προγραμματισμός & λειτουργία, ανάγνωση αρχείων NC1, DXF DSTV CAM
7. Υδραυλική μονάδα & Σύστημα ψύξης - Υδραυλική σύσφιξη για δοκό & Σύστημα ψύξης αέρα/Κλιματιστικό
8. Υδραυλικός σταθμός επιλέγει ψύξη νερού
ΨΥΧΡΗ ΕΠΕΞΕΡΓΑΣΙΑ: Η μηχανή διάτρησης H-beam χρησιμοποιείται για τη διάτρηση ομάδων οπών σε πλάκες σύνδεσης χαλύβδινων προφίλ.
ΓΕΝΙΚΗ ΔΟΜΗ: Οι εξωτερικοί άξονες κινούνται από σερβοκινητήρες και καθοδηγούνται από γραμμικούς οδηγούς ακριβείας για να διασφαλιστεί η συνολική ακρίβεια λειτουργίας.
ΠΛΑΙΣΙΟ ΤΡΟΧΩΝ ΤΡΟΦΟΔΟΣΙΑΣ: Αποτελείται κυρίως από πέντε σετ πλαισίων τροχών, μη τροφοδοτούμενους τροχούς και πλευρικούς τροχούς τοποθέτησης. Απλή δομή, απλή λειτουργία, υψηλή ακρίβεια τροφοδοσίας και υψηλή απόδοση.
ΧΩΡΟΣ ΑΠΟΘΗΚΕΥΣΗΣ ΤΕΛΙΚΟΥ ΤΕΜΑΧΙΟΥ: Το τεμάχιο τροφοδοτείται από τη μονάδα διάτρησης και στη συνέχεια σε τροχούς που κινούνται από κινητήρα και αλυσίδα και στη συνέχεια το τελικό προϊόν αποθηκεύεται απευθείας από τέσσερα σετ τρόλεϊ.
ΑΥΤΟΜΑΤΗ ΤΡΟΦΟΔΟΣΙΑ: Έξυπνη σύσφιξη, εξοικονόμηση εργασίας. Η τροχιά του τρόλεϊ χρησιμοποιεί οδηγούς ακριβείας και σχάρες, και η τροφοδοσία είναι σταθερή και ακριβής.
ΕΥΚΟΛΗ ΛΕΙΤΟΥΡΓΙΑ: Μέθοδοι προγραμματισμού online και offline. Εξωτερική ανταλλαγή πληροφοριών μέσω δίσκου U. Υποστήριξη λογισμικού TEKLA τρισδιάστατων αρχείων DSTV, απευθείας εξαγωγή προγραμμάτων επεξεργασίας.

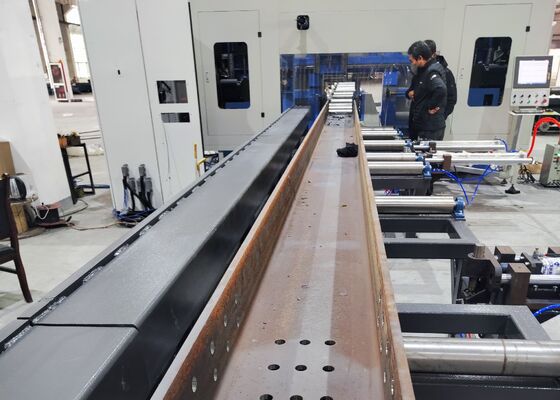

Κατά τη διάρκεια των συνεδριών επίδειξης δειγμάτων, η μηχανή διάτρησης, σήμανσης και κοπής δοκών και λαμαρινών CNC απεικονίζει αποτελεσματικά τις δυνατότητες επεξεργασίας της κατά τον χειρισμό τυπικών δειγμάτων H-beam - με διάφορα πλάτη φλάντζας και πάχη κορμού - καθώς και δειγμάτων χάλυβα καναλιού διαφορετικών διαστάσεων. Τα δείγματα που παρουσιάζονται σε αυτές τις επιδείξεις δείχνουν ξεκάθαρα την ικανότητα του εξοπλισμού να επιτυγχάνει ακριβή τοποθέτηση οπών, καθαρές σπειρωτές οπές και καλά καθορισμένα μοτίβα σήμανσης, επιδεικνύοντας έτσι πλήρως την εξαιρετική ακρίβεια και αξιοπιστία του σε πρακτικά σενάρια εφαρμογής.
Αυτή η μηχανή χρησιμοποιείται κυρίως για την επεξεργασία οπών σε H-beam, κανάλι χάλυβα με υψηλή ταχύτητα. Υιοθετεί σερβοκινητήρα ατράκτου, ελέγχεται από σύστημα CNC και τροφοδοτείται από φορείο CNC, υψηλή απόδοση και υψηλή ακρίβεια. και χρησιμοποιείται ευρέως στις κατασκευές, τις γέφυρες και άλλες βιομηχανίες.
