Μηχανή τρυπήματος πλάκας άγκυρας Μηχανή επεξεργασίας πλάκας CNC

Μηχανή τρυπήματος πλάκας άγκυρας Μηχανή επεξεργασίας πλάκας CNC

Εισαγωγή του προϊόντος:

Ο εξοπλισμός αυτός είναι σχεδιασμένος για τρυπεία, διατριβή, χτύπημα και άλεση πλάκας και δομικών εξαρτημάτων.Χρησιμοποιείται κυρίως για υψηλής απόδοσης γεωτρήσεις σε εργασιακά κομμάτια όπως φλάντζεςΟι τρύπες και οι τυφλές τρύπες μπορούν να τρυπούνται σε υλικά ενός υλικού και σε υλικά σύνθετα.Η διαδικασία επεξεργασίας ελέγχεται ψηφιακάΤο σύστημα υποστηρίζει την αυτοματοποίηση, εξασφαλίζει υψηλή ακρίβεια και είναι κατάλληλο για τη διαχείριση μιας ευρείας ποικιλίας προϊόντων και παραγωγής μεγάλης κλίμακας.

Προδιαγραφές:

Δομή εξοπλισμού:

Η βάση του μηχανήματος είναι κατασκευασμένη από χυτοσυσκευή και αποτελείται κυρίως από το τραπέζι εργασίας, κινητή θύρα, έλικα, κεφαλή τρυπαντικής και φρεναριστικής ισχύος, αυτόματο σύστημα λίπανσης,προστατευτικό περίβλημα, σύστημα ψύξης κυκλοφορίας, ψηφιακή μονάδα ελέγχου, ηλεκτρικό σύστημα και άλλα ολοκληρωμένα εξαρτήματα.με ζευγάρια βίδες από μόλυβδο ακριβείας για κίνηση κίνησηςΤο εργαλειομηχανείο διακρίνεται από την υψηλή ακρίβεια τοποθέτησης και την εξαιρετική επαναληψιμότητα στο σημείο τοποθέτησης.

Χαρακτηριστικά του προϊόντος

1Μηχανική κρεβατοκάμαρα και τραπέζι εργασίας:

Το μηχανοστάσιο κατασκευάζεται από χυτοσίδηρο και αποτελείται από δύο τμήματα.μετά από δευτερογενή επεξεργασία ανάψυξης με ελάφρυνση της έντασης μετά την ημιτελή επεξεργασίαΗ εργασιακή επιφάνεια αποτελείται από ένα μονό κομμάτι χύτευσης από γκρι σίδηρο (HT250), το οποίο είναι κατασκευασμένο από ένα τεμάχιο χύτευσης που αποτελείται από ένα τεμάχιο χύτευσης που αποτελείται από ένα τεμάχιο χύτευσης που αποτελείται από ένα τεμάχιο χύτευσης που αποτελείται από ένα τεμάχιο χύτευσης.που υποβάλλεται σε δευτερογενή επεξεργασία αναψύξης και γήρανσηςΟι διαδικασίες αυτές ενισχύουν τόσο τη δυναμική όσο και τη στατική ακαμψία, αποτρέποντας αποτελεσματικά την παραμόρφωση.που διατίθενται σε προσεκτικά σχεδιασμένη διάταξη ώστε να εξασφαλίζεται η ασφαλή συμπίεση του κομματιού εργασίας.

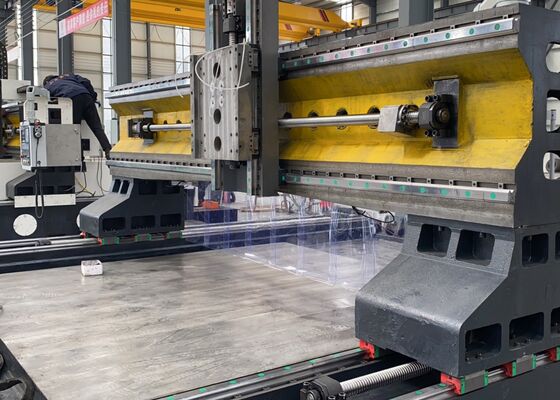

Δύο γραμμικοί οδηγοί υψηλής ακρίβειας είναι εγκατεστημένοι και στις δύο πλευρές της βάσης του κρεβατιού, εξασφαλίζοντας την ομοιόμορφη κατανομή του φορτίου στις ράγες καθοδήγησης.Αυτή η διαμόρφωση αυξάνει σημαντικά την ακαμψία της μηχανήςΤο σύστημα κίνησης τροφοδοτείται από έναν κινητήρα servo AC, συνδεδεμένο με ένα ζευγάρι βίδες σφαίρας ακριβείας, το οποίο οδηγεί την κίνηση του θρανίου κατά μήκος του άξονα Y.Τα ρυθμιζόμενα μπουλόνια είναι στρατηγικά τοποθετημένα στο κάτω μέρος του κρεβατιού, επιτρέποντας την ακριβή ρύθμιση της επιπέδου εργασίας.

2- Κινούμενο Πύργο:

Η κινητή θύρα είναι κατασκευασμένη από γκρι σίδερο (HT250) και είναι εξοπλισμένη με δύο γραμμικές γραμμές καθοδήγησης υψηλής χωρητικότητας στην μπροστινή πλευρά της.επιτρέπει την κίνηση της πλακέτας διαδρόμου της κεφαλής ισχύος κατά μήκος του άξονα ΧΗ κίνηση της θύρας διευκολύνεται από την περιστροφή του σφαιριδίου του σφαιριδίου,που τροφοδοτείται από τον κινητήρα σερβοκινητήρα μέσω ζεύξης ακριβείας.

3Μετακινούμενη σέλα:

Η κινητή έλικα είναι ένα εξαρτήμα από χυτοσίδηρο ακριβείας, εξοπλισμένο με δύο CNC γραμμικά τραπέζια υψηλής χωρητικότητας, ένα ζευγάρι στροφών σφαίρας ακριβείας,και πλανητικός μειωτής υψηλής ακρίβειας συνδεδεμένος με τον κινητήρα εφοδιασμούΕπιπλέον, η σέλα διαθέτει κύλινδρο ισορροπίας αερίου αζώτου, ο οποίος αντισταθμίζει το βάρος της κεφαλής ισχύος, μειώνοντας έτσι το φορτίο στην βίδα και παρατείνοντας τη διάρκεια ζωής της.Αυτό το σύστημα οδηγεί την κίνηση της κεφαλής δύναμης γεώτρησης κατά μήκος του άξονα ZΠεριλαμβάνει επίσης αυτόματη αφαίρεση τσιπ, εκτόξευση τσιπ και λειτουργίες παύσης για τη βελτίωση της λειτουργικής απόδοσης.

.

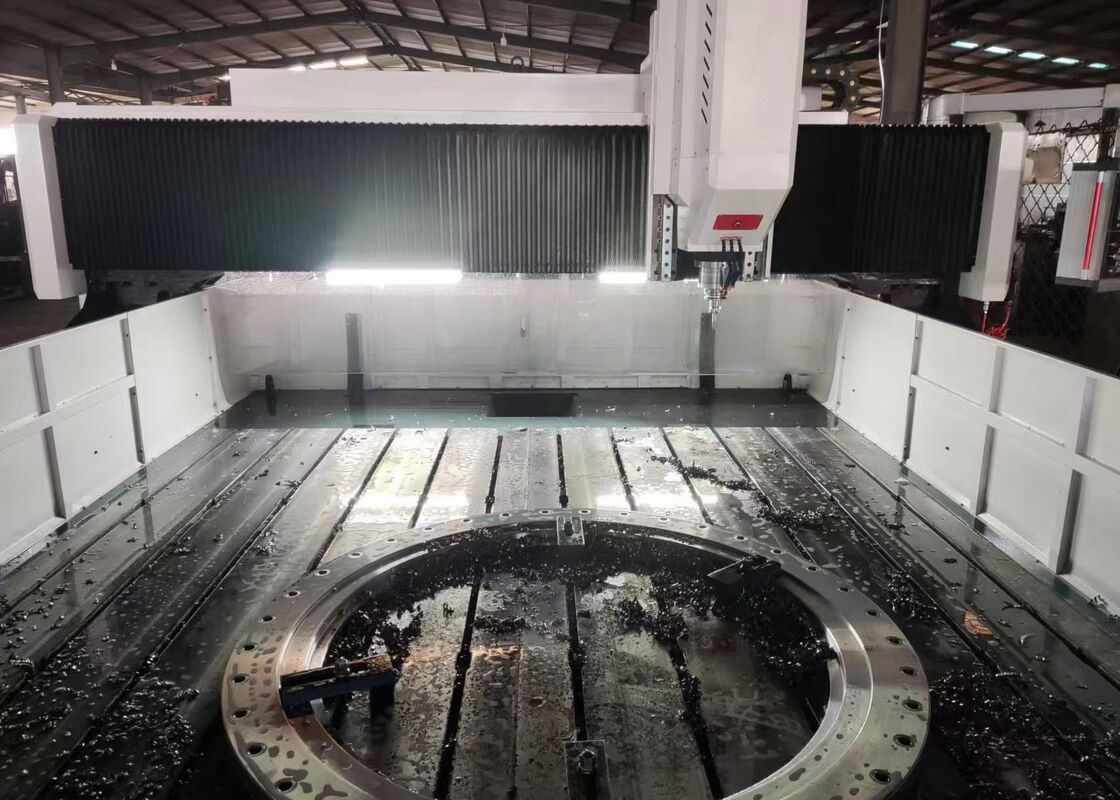

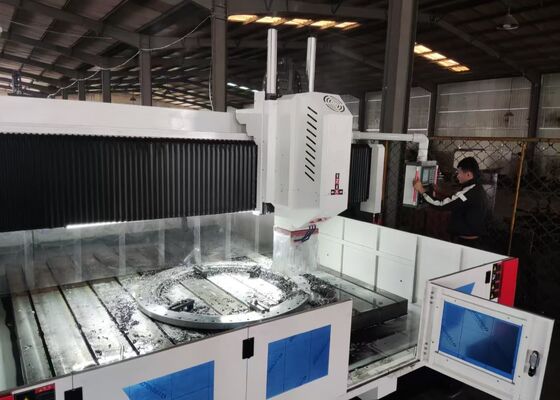

Αυτό το προηγμένο σύστημα πύλης CNC είναι ειδικά σχεδιασμένο για υψηλής απόδοσης γεωτρήσεις και σήμανση των κατασκευαστικών στοιχείων πλάκας και φύλλου.Έχει σχεδιαστεί προσεκτικά για να παρέχει ακριβή επεξεργασία των πλακών-όπως τα εργασιακά κομμάτια και δομικά σύνολα, καθιστώντας το κατάλληλο για την επεξεργασία φλάντζων, δίσκων, δακτυλοειδών εξαρτημάτων, επίπεδων πλάκων και παρόμοιων ειδών.Μια βασική λειτουργική απαίτηση είναι ότι το πάχος των εργασιακών κομματιών πρέπει να βρίσκεται εντός του καθορισμένου εύρους αποτελεσματικής επεξεργασίας του μηχανήματος.

Σε εργοστάσια κατασκευής ατσάλινων δομών, ο εξοπλισμός αυτός εκτελεί με υψηλή ακρίβεια τις επεξεργασίες τρύπησης και φρέσκας σε δομικές πλάκες και εξαρτήματα σύνδεσης,παρέχοντας μια σταθερή βάση για την αξιόπιστη συναρμολόγηση των ατσάλινων πλαισίωνΣτην βιομηχανία αιολικής ενέργειας, προσφέρει προηγμένες, υψηλής ακρίβειας μηχανικές δυνατότητες για πύργους και φλάντζες ανεμογεννήτριων,διασφάλιση ότι αυτά τα εξαρτήματα είναι σχεδιασμένα για να αντέχουν σε σκληρές περιβαλλοντικές συνθήκεςΓια την κατασκευή γεφυρών, ο εξοπλισμός επεξεργάζεται τις δομές γεφυρών και τις στήριξεις υποστήριξης, επιτρέποντας τη δημιουργία σταθερών, σταθερών και σταθερών δομών.ανθεκτικές συνδέσεις ικανές να αντέχουν σε δυναμικά φορτία καθ' όλη τη διάρκεια της παρατεταμένης ζωής της γέφυρας.
