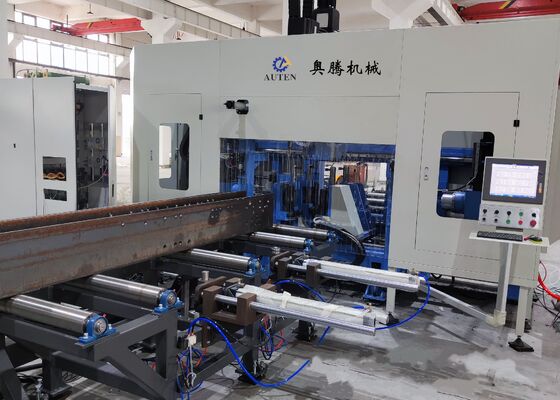

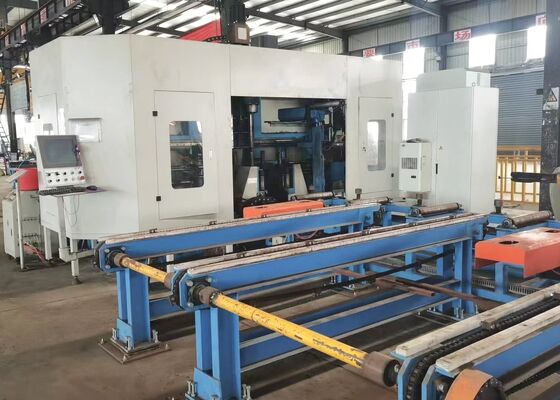

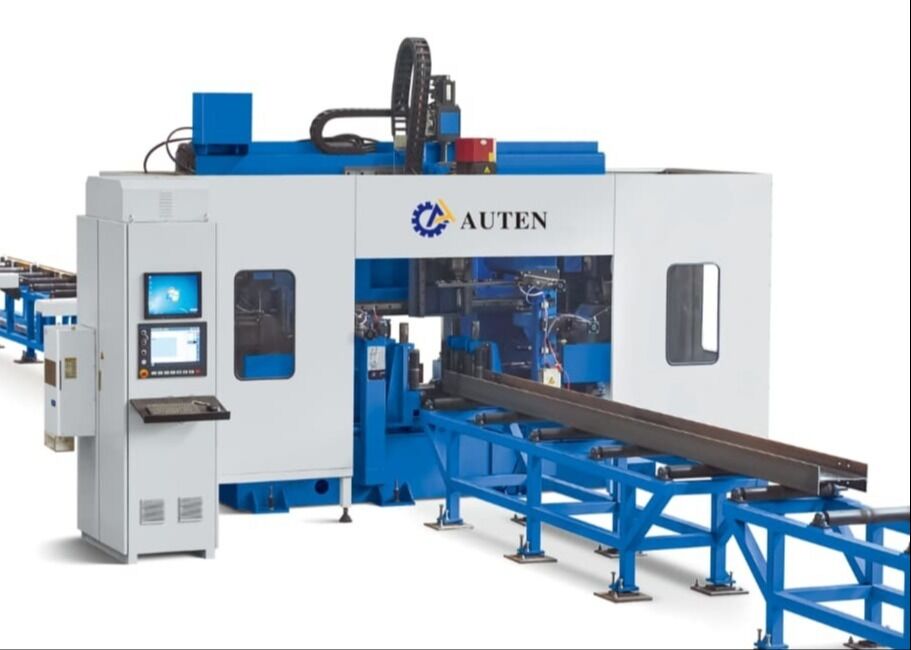

Τεχνολογία γέφυρας 3D CNC H Beam Drilling Machine Παραγωγή πύργου μετάδοσης

Μηχανή Γνέσης Δοκών H CNC 3D για Κατασκευή Πύργων Μετάδοσης

Εισαγωγή Προϊόντος:

Η μηχανή σειράς BHD είναι μια εξειδικευμένη λύση γεώτρησης σχεδιασμένη για δοκούς με πλάτος έως 1250mm και ύψος έως 600mm. Χρησιμοποιείται κυρίως για την επεξεργασία οπών σε δοκούς H, δοκούς καναλιών, γωνίες και ορθογώνιους σωλήνες. Η τοποθέτηση και η τροφοδοσία των τριών ατράκτων τροφοδοτούνται πλήρως από σερβοκινητήρες. Η μηχανή ενσωματώνει άτρακτο που κινείται από κιβώτιο ταχυτήτων, τροφοδοσία που κινείται από σερβοκινητήρα και εσωτερική τροφοδοσία βασισμένη σε φορείο CNC. Αυτός ο εξοπλισμός χρησιμοποιείται εκτενώς σε βιομηχανίες όπως οι κατασκευές, η κατασκευή γεφυρών και άλλοι συναφείς τομείς.

Πληροφορίες διαμόρφωσης προϊόντος:

ΕΦΑΡΜΟΓΗ:

Αυτή η μηχανή είναι κυρίως σχεδιασμένη για γεώτρηση δοκών H, χάλυβα καναλιών και δοκών κουτιού, και χρησιμοποιείται ευρέως σε βιομηχανίες όπως η κατασκευή χάλυβα, οι κατασκευές, η κατασκευή γεφυρών, οι τρισδιάστατες δομές στάθμευσης και άλλα. Η τρισδιάστατη μηχανή γεώτρησης χαλύβδινων τμημάτων 7 αξόνων χρησιμοποιεί επτά σερβοκινητήρες για να επιτύχει ακριβή τοποθέτηση σε δύο κάθετους άξονες, έναν οριζόντιο άξονα και έναν διαμήκη άξονα, μαζί με τροφοδοσία που κινείται από σερβοκινητήρα για τις τρεις ατράκτους. Η μηχανή είναι εξοπλισμένη με τρεις επιφάνειες γεώτρησης, καθεμία με έναν αποκλειστικό άτρακτο γεώτρησης. Κάθε άτρακτος τροφοδοτείται από κινητήρα ελεγχόμενο με συχνότητα, με τροφοδοσία ελεγχόμενη από σερβοκινητήρα για βέλτιστη απόδοση. Ικανή να επεξεργάζεται οπές διαμέτρου 1, η μηχανή γεωτράει και τις τρεις πλευρές του τεμαχίου εργασίας σε μία μόνο λειτουργία, εξασφαλίζοντας υψηλή απόδοση και ακριβή τοποθέτηση οπών. Αυτή η μηχανή διαδραματίζει κρίσιμο ρόλο στη διατήρηση των προτύπων ποιότητας στους τομείς κατασκευής και παραγωγής χάλυβα.

Κύρια Χαρακτηριστικά Γραμμής Γεώτρησης Δοκών CNC:

1. Μεταφορέας Εισόδου & Φορείο Τροφοδοσίας – Γρήγορο, Αξιόπιστο και Ακριβές
2. Προαιρετικός Εγκάρσιος Μεταφορέας & Σύστημα Φόρτωσης – Βελτιωμένη Λειτουργική Απόδοση
3. Προαιρετική Μονάδα Σήμανσης Δίσκου – Επιλέγει Αυτόματα 38 Χαρακτήρες Σήμανσης
4. Μονάδα Γεώτρησης – Κάθε Άτρακτος Μπορεί να Κινείται Ανεξάρτητα κατά τον Άξονα Χ Εντός 520mm

5. Σκελετός Μηχανής – Στιβαρή Κατασκευή, Ανώτερη Ακαμψία και Εξαιρετική Σταθερότητα
6. Ηλεκτρικό Σύστημα – Διαισθητικός Προγραμματισμός και Λειτουργία, Συμβατό με Μορφές Αρχείων NC1, DXF και DSTV CAM
7. Υδραυλική Μονάδα & Σύστημα Ψύξης – Υδραυλική Σύσφιξη Δοκών και Σύστημα Ψύξης Αέρα/ Κλιματισμού
8. Υδραυλικός Σταθμός – Ενσωματωμένος με Σύστημα Ψύξης Νερού

ΨΥΧΡΗ ΕΠΕΞΕΡΓΑΣΙΑ: Η μηχανή γεώτρησης δοκών H χρησιμοποιείται για τη γεώτρηση μοτίβων οπών σε πλάκες σύνδεσης χαλύβδινων προφίλ

.

ΓΕΝΙΚΗ ΔΟΜΗ: Οι εξωτερικοί άξονες κινούνται από σερβοκινητήρες και καθοδηγούνται από γραμμικές ράγες υψηλής ακρίβειας, εξασφαλίζοντας ανώτερη λειτουργική ακρίβεια σε όλο το σύστημα.

ΠΛΑΙΣΙΟ ΤΡΟΧΩΝ ΤΡΟΦΟΔΟΣΙΑΣ: Αποτελούμενο από πέντε σετ συγκροτημάτων κυλίνδρων, μη κινούμενους κυλίνδρους και πλευρικούς τροχούς τοποθέτησης, το πλαίσιο τροχών τροφοδοσίας προσφέρει απλό σχεδιασμό, φιλική προς τον χρήστη λειτουργία, υψηλή ακρίβεια τροφοδοσίας και εξαιρετική απόδοση.

ΧΩΡΟΣ ΑΠΟΘΗΚΕΥΣΗΣ ΤΕΛΙΚΟΥ ΠΡΟΪΟΝΤΟΣ: Το τεμάχιο εργασίας μεταφέρεται από τη μονάδα γεώτρησης και μεταφέρεται μέσω συστήματος κυλίνδρων που κινείται από κινητήρα με αλυσίδα. Το ολοκληρωμένο προϊόν στη συνέχεια αποθηκεύεται απευθείας χρησιμοποιώντας τέσσερα σετ τρόλεϊ.

ΑΥΤΟΜΑΤΗ ΤΡΟΦΟΔΟΣΙΑ: Το έξυπνο σύστημα σύσφιξης ελαχιστοποιεί τον χειρωνακτικό χειρισμό. Η ράγα του τρόλεϊ είναι εξοπλισμένη με ράγες οδηγούς ακριβείας και υποστηρίγματα, εξασφαλίζοντας σταθερή και ακριβή τροφοδοσία.

ΕΥΚΟΛΗ ΛΕΙΤΟΥΡΓΙΑ: Το σύστημα υποστηρίζει επιλογές προγραμματισμού τόσο σε απευθείας σύνδεση όσο και εκτός σύνδεσης. Εξωτερικά δεδομένα μπορούν να ανταλλαχθούν μέσω μονάδας USB. Είναι πλήρως συμβατό με το λογισμικό TEKLA 3D και τα αρχεία DSTV, επιτρέποντας την άμεση εξαγωγή προγραμμάτων επεξεργασίας.

Κατά τη διάρκεια των συνεδριών επίδειξης δειγμάτων, η μηχανή γεώτρησης, σήμανσης και κοπής δοκών και λαμαρινών CNC επιδεικνύει αποτελεσματικά τις δυνατότητες επεξεργασίας της χειριζόμενη τυπικά δείγματα δοκών H με μεταβαλλόμενα πλάτη φλαντζών και πάχη κορμού, καθώς και δείγματα χάλυβα καναλιών διαφορετικών διαστάσεων. Τα δείγματα που παρουσιάζονται σε αυτές τις επιδείξεις αναδεικνύουν σαφώς την ικανότητα της μηχανής να επιτυγχάνει ακριβή τοποθέτηση οπών, καθαρά σπειρώματα και σαφή, ακριβή μοτίβα σήμανσης, επιδεικνύοντας έτσι πλήρως την εξαιρετική ακρίβεια και αξιοπιστία της σε πρακτικές εφαρμογές.

Αυτή η μηχανή είναι κυρίως σχεδιασμένη για γεώτρηση υψηλής ταχύτητας σε δοκούς H και δοκούς καναλιών. Είναι εξοπλισμένη με άτρακτο που τροφοδοτείται από σερβοκινητήρα, ο οποίος ελέγχεται από σύστημα CNC, και η εσωτερική τροφοδοσία διαχειρίζεται από φορείο CNC, εξασφαλίζοντας ανώτερη απόδοση και ακρίβεια. Χρησιμοποιείται εκτενώς σε βιομηχανίες όπως οι κατασκευές, η κατασκευή γεφυρών και άλλοι συναφείς τομείς.
